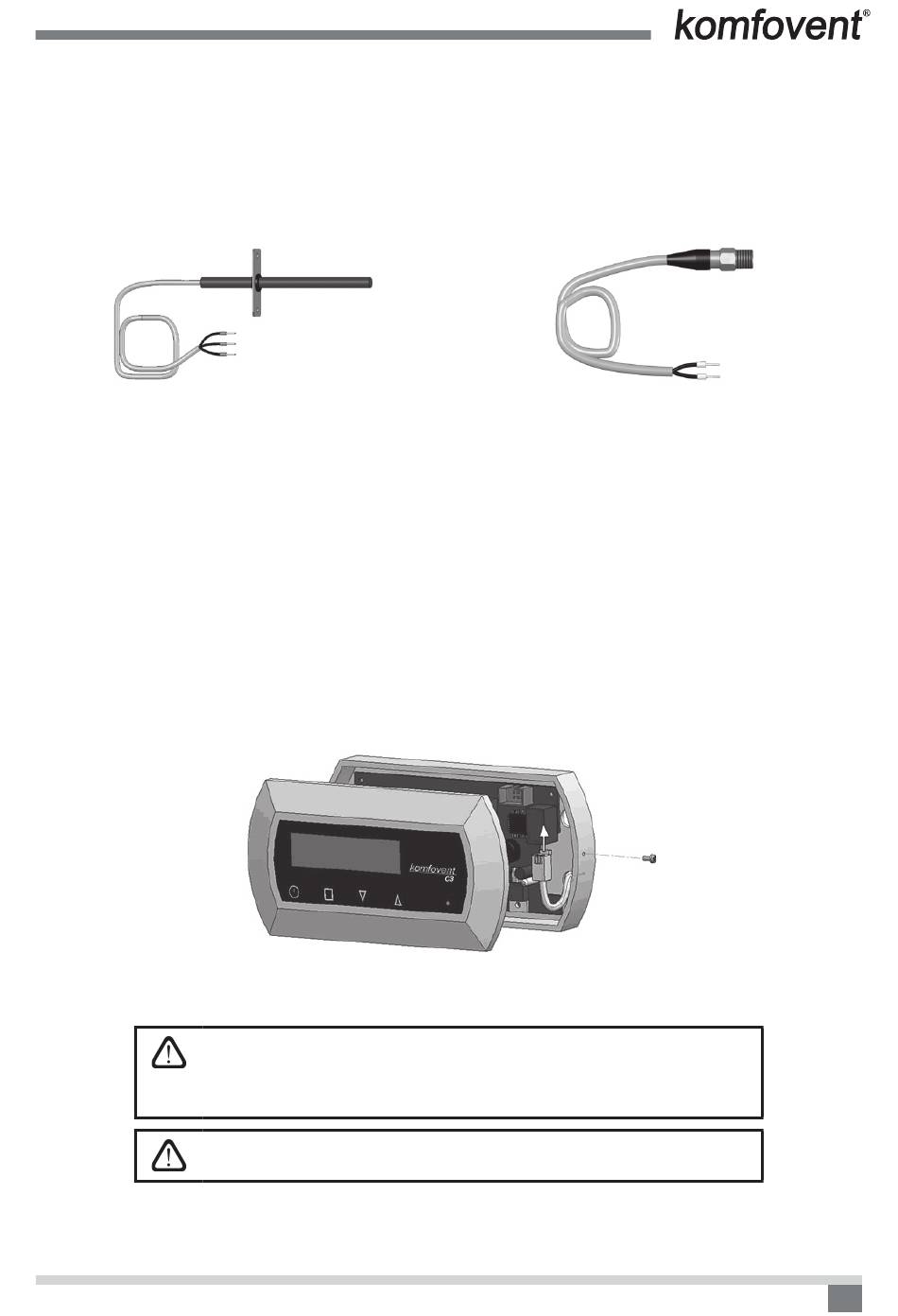

6.4. Installation Temperaturfühler
Der Zuluft-Temperaturfühler B1 (Bild 6.4 a) wird ins Rohr eingebaut, nach einem möglichen elektrischen Nach-
wärmer oder Kühler. Die minimale Distanz zwischen Lüftungsgerät und dem Zuluft-Temperaturfühler wird berech-
net aus dem doppelten Rohrdurchmesser oder einer Diagonale eines rechteckigen Kanalanschluss.
Der Rücklauf Temperaturfühler B5 (Bild 6.4 b) wird am Rücklauf des PWW-Heizregisters montiert, durch
Einschrauben in das vorgesehene Loch. Es ist nötig, dass der Rücklauf-Temperaturfühler thermisch isoliert ist!
Zulufttemperatufühler B1
Bild 6.4 a

6.5. Installation Fernbedienung

1. Die Fernbedienung muss im Raum unter den folgenden Bedingungen montiert werden:
1.1. Umgebungstemperatur 0° ... 40 °C
1.2. Relative Feuchte 20 % ... 80 %
1.3. Fernbedienung muss gegen Tropfwasser geschützt sein (IP X2).
2. Die Installationshöhe muss mehr als 0.6 m betragen.
3. Das Fernbedienung-Steuerkabel muss von der Geräte-Rückseite her durch das entsprechende Loch einge-
führt werden.
4. Die Fernbedienung muss mittels den 2 beiliegenden Schrauben an der Wand fixiert werden
Das Bedienfeld wird an die vorgesehenen Anschlussklemmen (Abb. 6.3 b) der Anschlussbox (Abb. 6.3 a) ange-
schlossen. Die Kabellänge zwischen Bedienfeld und Lüftungsgerät sollte 150 m nicht überschreiten. Der Kabeltyp
ist im Schaltplan definiert.
UAB AMALVA behält sich das Recht vor, Änderungen ohne Benachrichtigung der Anwender vornehmen zu können

Bedienfeldanschluss

Wenn Sie die Fernbedienungs-Bedienfront
bitte nicht die Federn der Funktionstasten, da dies die Funktion dieser
beeinträchtigen könnte. Schalten Sie die Energiezufuhr aus, wenn Sie die
Fernbedienung am Gerät anschliessen!
Der Querschnitt des Verbindungkabels zur Fernbedienung und weitere
Kabelquerschnitte sind im Elektroschema spezifiziert!
Rücklauftemperaturfühler am Heizregister B5
anbringen, verformen Sie
Bild 6.4 b
Bild 6.5
83
