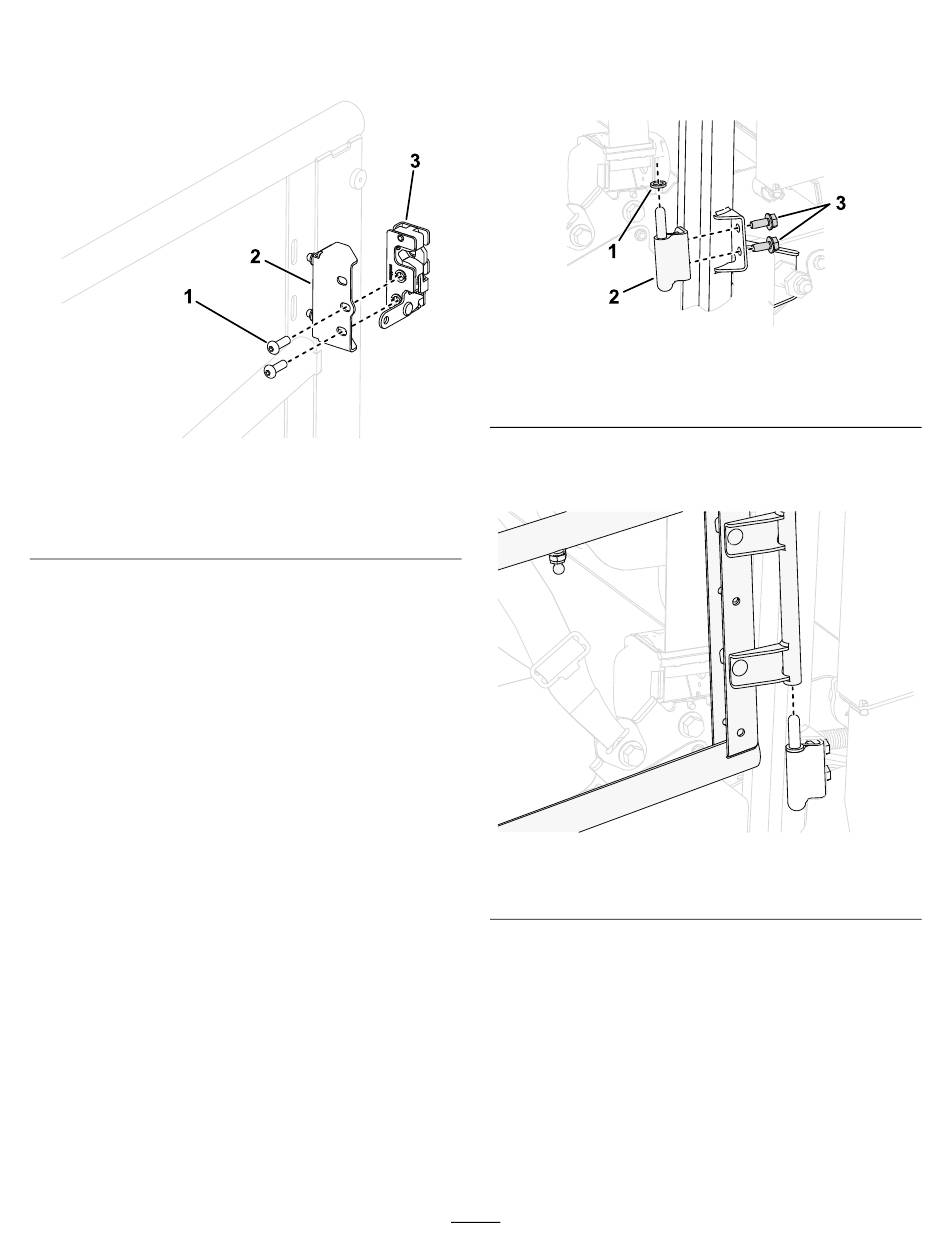

7.
Monteer de linker deurvergrendeling aan de
beugel van de deurvergrendeling zoals getoond
in
Figuur
6; draai de inbusbouten vast met een
torsie van 10 tot 12 N·m.
Figuur 6
1. Inbusbout (¼" x ¾")
2. Beugel van
deurvergrendeling
8.
Herhaal deze procedure voor de deur aan de
andere kant.
Opmerking:
Deze procedure toont de
montage van de deur aan de bestuurderskant;
spiegel voor de montage van de deur aan de
passagierskant de positie van de onderdelen in
de figuren.
g451504
3. Linker deurvergrendeling
De deuren monteren
1.
Monteer de onderste scharnier losjes aan de
beugel op de rolbeugelbuis; gebruik 2 schroeven
(5/16" x ¾") zoals in
1. Afstandsstuk
2. Onderste scharnier
2.
Monteer de onderkant van de draaibeugel op
de deur en een afstandsstuk op het onderste
scharnier.
Montage van de linkerdeur afgebeeld
4
Figuur
7.
Figuur 7
3. Schroef (5/16" x ¾")
Figuur 8
g451974
g452006
