3.
Verwijder de 6 bouten waarmee de aandrijfas
bevestigd is aan de koppeling
het bevestingsmateriaal weg.

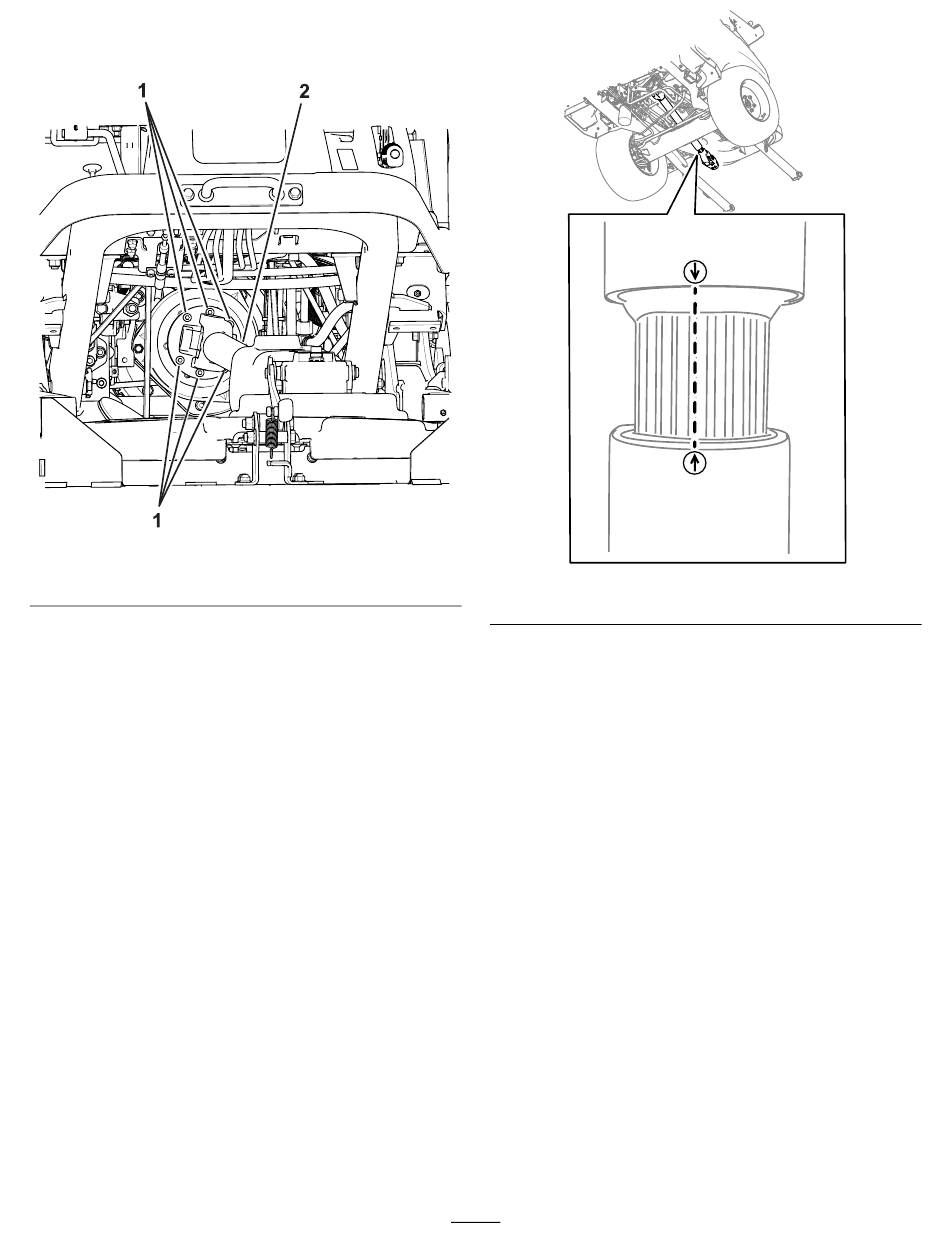

Figuur 2
1. Bout
4.
Verwijder de aandrijfas van de machine.
5.
Monteer de nieuwe aandrijfas aan de koppeling
met 6 inbusbouten (M8-1,25 x 30 mm); zie
Figuur
2.
Opmerking:
De oriëntatie van de boutopening
ten opzichte van de koppelingsflens is niet
belangrijk.
6.
Draai de 6 inbusbouten vast in een stervorming
patroon met een torsie van 23 tot 29 N·m.
Belangrijk:
Als u het uitschuifbare uiteinde
van de aandrijfas van de aftakas scheidt
van het koppelinguiteinde, moet u ervoor
zorgen dat de pijlen uitgelijnd zijn als u het
uitschuifbare uiteinde monteert
Belangrijk:
Als de pijlen op de aandrijfas
niet uitgelijnd zijn, kan er ernstige
onevenwichtigheid optreden in het
aandrijvingssysteem.
(Figuur
2). Gooi
g344047
2. Aftakas
(Figuur
3).
2
Figuur 3
g320510
