Set met poelieaanslag
Achterlossende cirkelmaaier van 183 cm, Groundsmaster
of 3300-serie tractie-eenheid
Modelnr.: 161-5096
Installatie
1
De machine voorbereiden
op de montage
Geen onderdelen vereist
Procedure
1.
Parkeer de machine op een horizontaal
oppervlak.
2.
Stel de parkeerrem in werking.
3.
Laat het werktuig zakken.
4.
Zet de motor af en verwijder het sleuteltje.
5.
Verwijder de maai-eenheid van de tractie-
eenheid; raadpleeg de Gebruikershandleiding
van de tractie-eenheid.
2
De oude poelieaanslag
verwijderen
Geen onderdelen vereist
Procedure
1.
Verwijder de drijfriemkap
op de maai-eenheid zit. Zet de drijfriemkap weg.
© 2024—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
(Figuur
1) die boven
Registreer uw product op www.Toro.com.

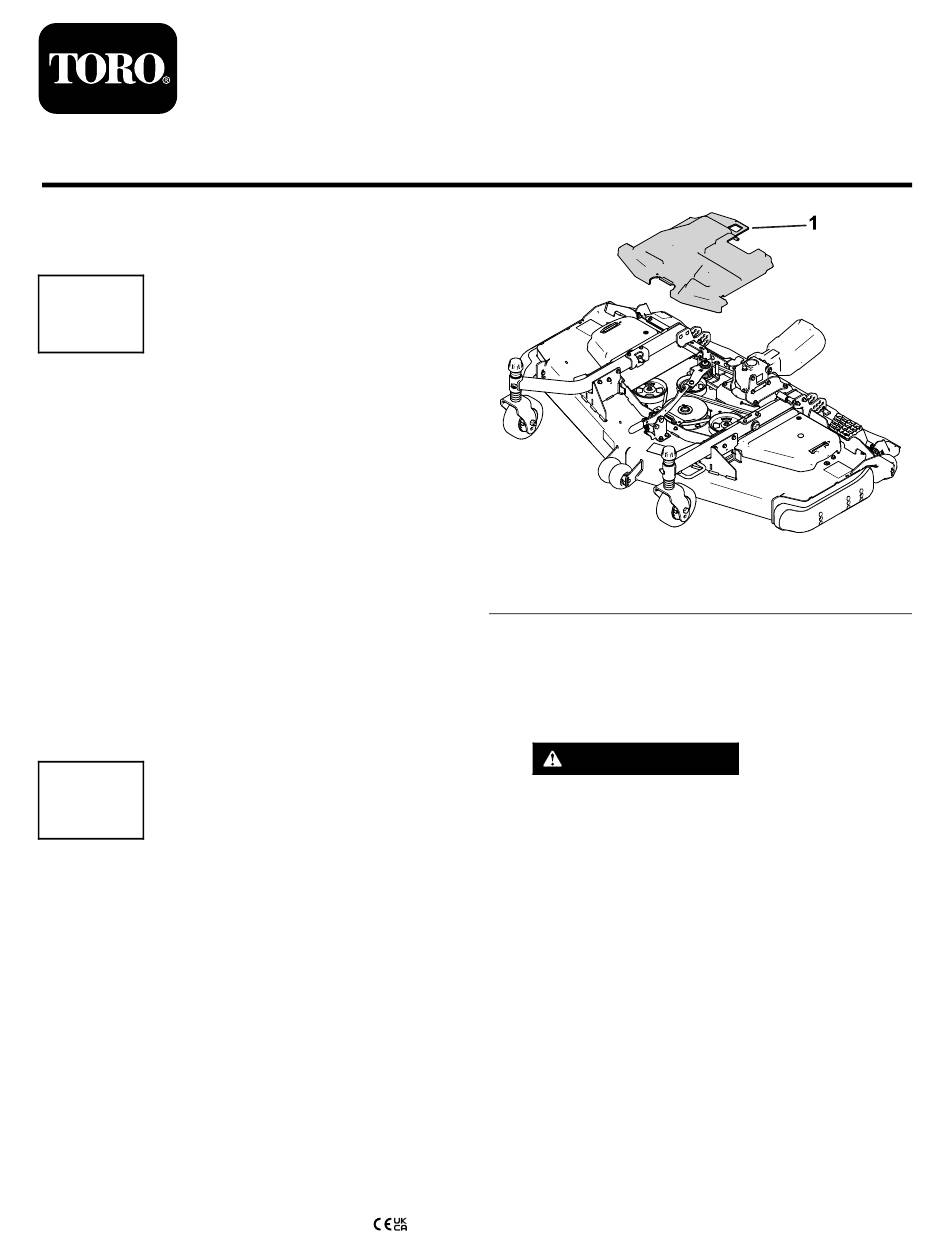

Figuur 1
1. Drijfriemkap
2.
Trek de spanpoelie van de tandwielkast weg
van de onderste drijfriem
ontspannen en laat de drijfriem loskomen van
de spanpoelie. Gebruik hiervoor een dopsleutel
of soortgelijk gereedschap.
VOORZICHTIG
De veer staat onder hoge spanning en
kan letsel veroorzaken.
Wees voorzichtig bij het ontspannen van
de torsieveer van de spanpoeliearm.
Vertaling van de oorspronkelijke
Gedrukt in de VS
Alle rechten voorbehouden
Form No. 3469-405 Rev A
®
3200-
Installatie-instructies
(Figuur
2) om deze te
*3469-405*
tekst (NL)
g507449

Advertenties

loading
