Absaugvolumenstrom an der Düse des Rauchgas-Absaugbrenners prüfen
Gemäß DIN EN ISO 21904 sind die Rauchgas-Absaugbrenner am Brenneranschluss normgerecht
gekennzeichnet. Um den Mindestvolumenstrom sicherzustellen, muss der Absaugvolumenstrom mit
einer Prüfvorrichtung eingestellt und geprüft werden.

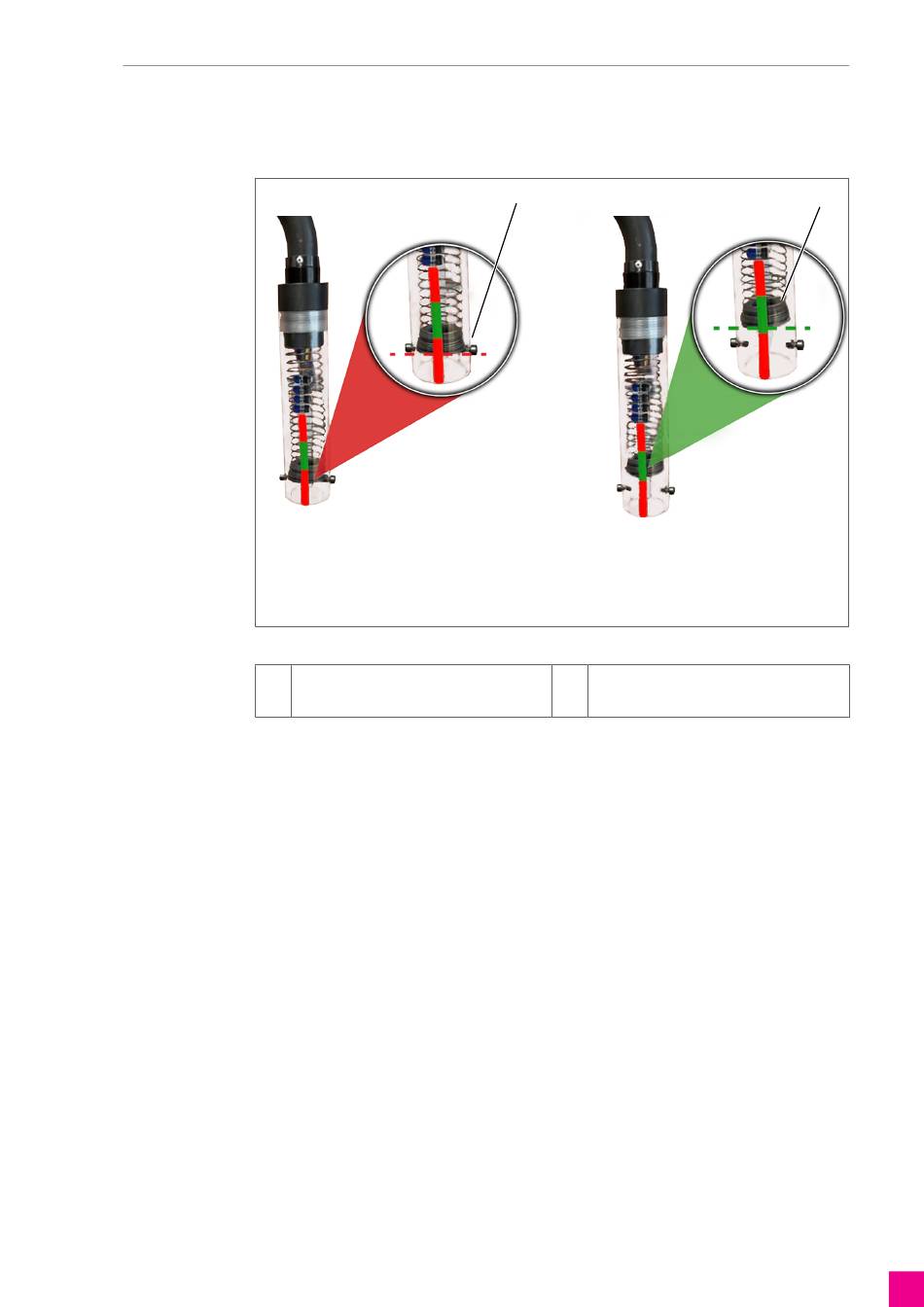

Abbildung 4
1
Notwendigen Absaugvolumenstrom an der Absaugdüse auf dem Etikett des Anschlussstücks
1.
des jeweiligen Rauchgas-Absaugbrenners ablesen.
Prüfen, dass der Rauchgas-Absaugbrenner korrekt mit dem Rauchgas-Absauggerät verbunden
2.
ist.
Hauptschalter der Schweißstromquelle und des Rauchgas-Absauggeräts (systemspezifisch)
3.
einschalten. Bedienelemente und Anschlüsse
Wert des Absaugvolumenstroms am Rauchgas-Absauggerät oder mit einer geeigneten
4.
Prüfvorrichtung für den jeweiligen Brennertyp einstellen und prüfen.
Absaugvolumenstrom am Rauchgas-Absauggerät mithilfe der Prüfvorrichtung einstellen.
5.
Beachten, dass diese Prüfvorrichtung kein Messmittel darstellt.
BAL.0985.0 • V01
Absaugvolumenstrom mit Prüfvorrichtung prüfen
Mindestvolumenstrom gemäß DIN EN
ISO 21904 nicht erreicht
1
Mindestvolumenstrom gemäß DIN EN
2
ISO 21904 erreicht
7 Inbetriebnahme
2
DE - 19
