INSTALLATIE
3

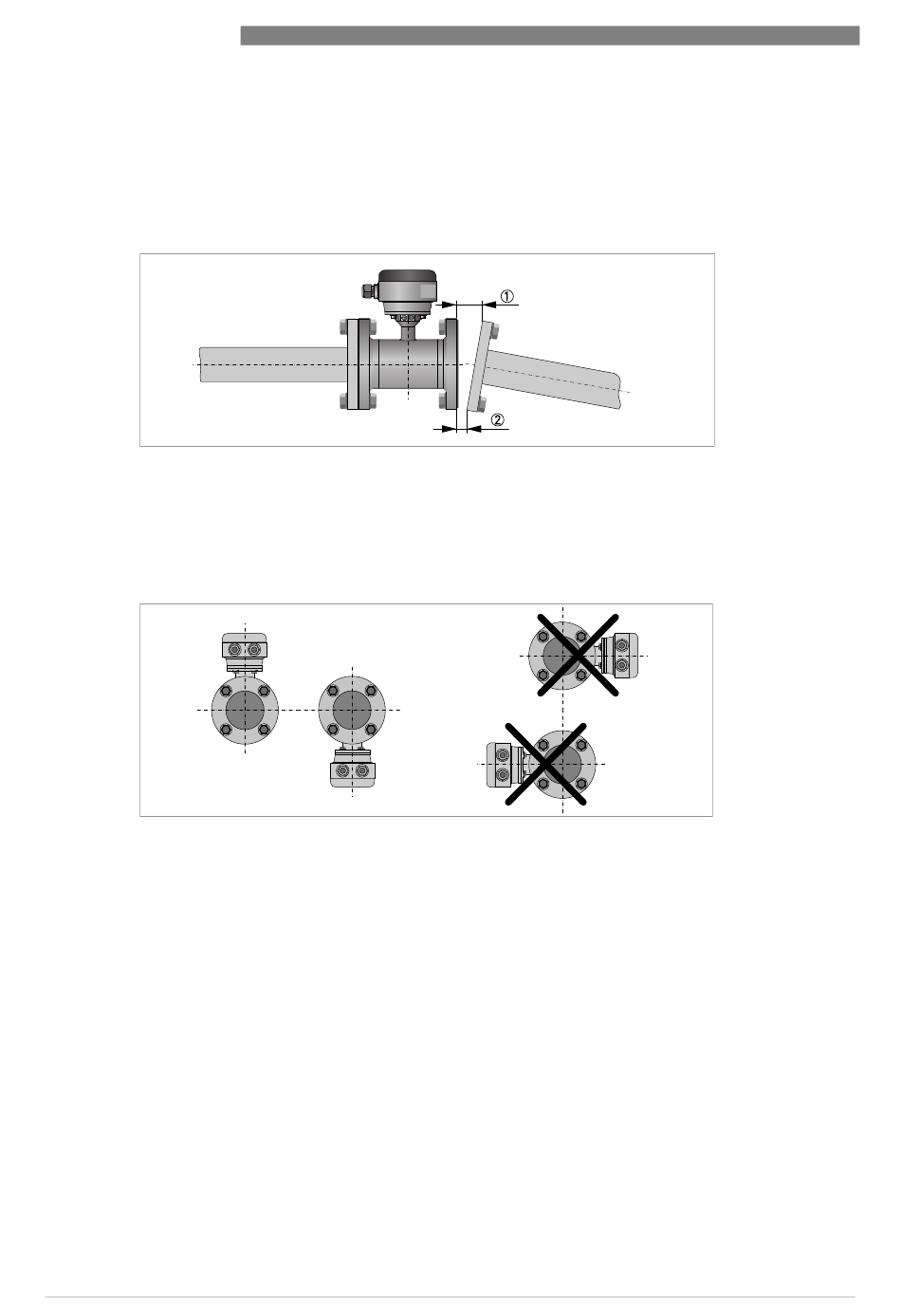

3.3.9 Flens afwijking
Max. toelaatbare afwijking van pijpflensvlakken:
L
- L
max
min
Figuur 3-13: Flens afwijking
1 L
max
2 L
min
3.3.10 Montagepositie
Figuur 3-14: Montagepositie
• Monteer de flowsensor met de signaalomvormer omhoog of omlaag uitgelijnd.
• Installeer de flowsensor in lijn met de leidingas.
• De vlakken van de pijpflenzen moeten evenwijdig aan elkaar zijn.
36
≤ 0,5 mm / 0,02"
www.krohne.com
OPTIFLUX 2000
01/2023 - 4009715401 - TD OPTIFLUX 2000 R12 nl
