1
1
1
5

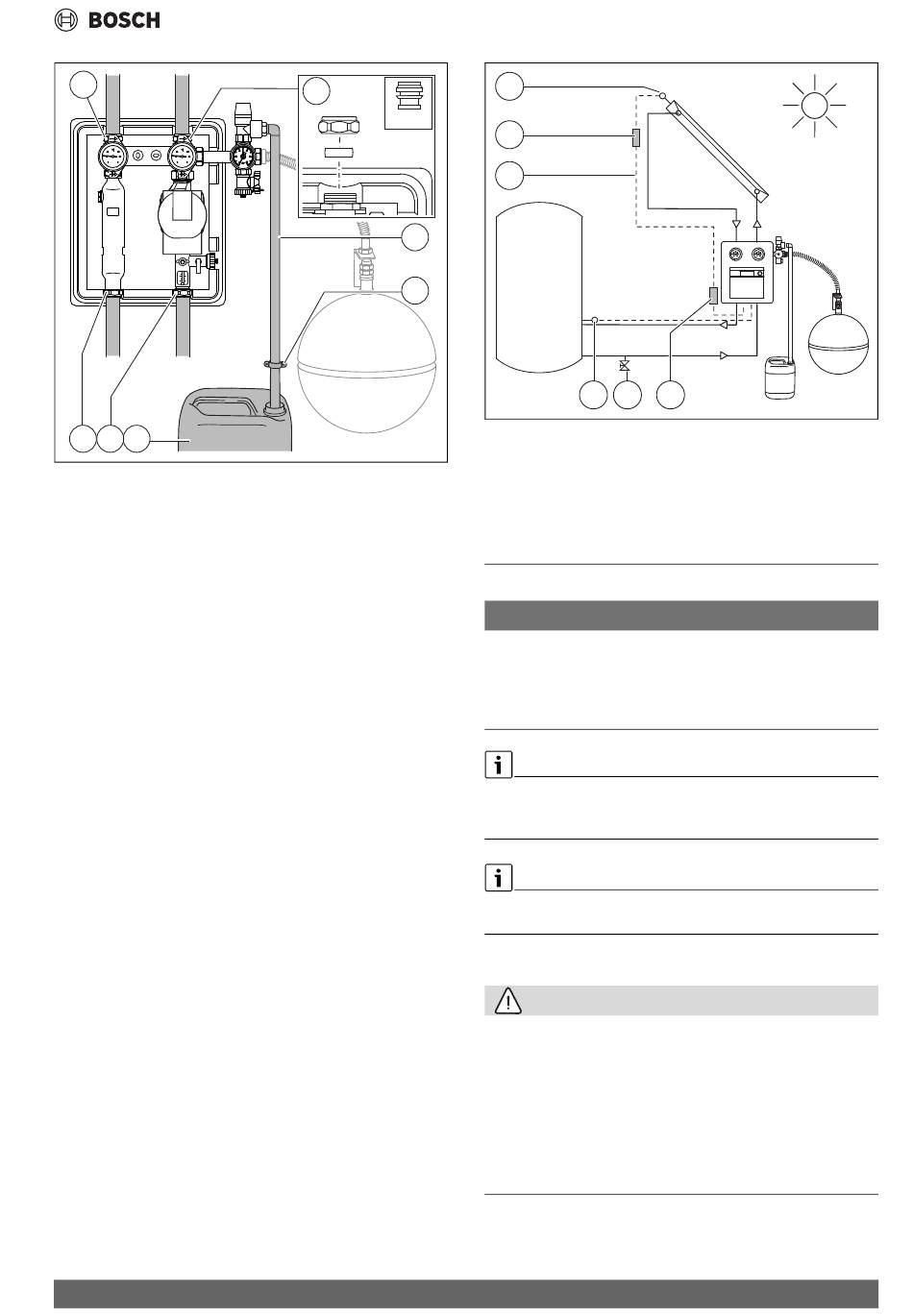

Afb. 24 Aansluiting op het solarstation
[1]
Klemringkoppelstuk op alle vier uitgangen
[2]
AGS10-2: vanaf de fabriek 15 mm; alternatief 22 mm klemring
[3]
Afblaasleiding (niet meegeleverd)
[4]
Zadelklem (niet meegeleverd)
[5]
Leeg vat (opvangbak)
6.7
Temperatuursensor monteren
De temperatuursensoren zijn beveiligd tegen polariteitsomkering.
Als de kabel naar de collectortemperatuursensor op een plek waar
vochtgevaar bestaat, wordt aangesloten op de sensorkabel naar de re-
gelaar, moet een waterdichte aansluitdoos worden gebruikt.
▶ Verleng de sensorkabel met een 2-aderige kabel [3]:
2
– tot 50 m = 2 × 0,75 mm
2
– tot 100 m = 2 × 1,5 mm
▶ Bescherm de verbindingen [2] boven en onder indien nodig met een
aansluitdoos.
– 6720820954 (2023/12)
2
15 mm
22 mm
3
4
00100
00100
48924
48924
-001
-001
1
2
3
5
4
Afb. 25 temperatuursensor op solarstation met geïntegreerde regelaar
[1]
Collectortemperatuursensor
[2]
Koppeling
[3]
2-aderige kabel (bouwzijdig)
[4]
Vul- en aftapkraan voor aftappen (bouwzijdig)
[5]
Boilertemperatuursensor onder
7
In bedrijf nemen
OPMERKING
Schade aan de collectoren door verdamping in het zonnecircuit of
bevroren water!
▶ Spoel en vul het zonne-energiesysteem alleen dan, wanneer de zon
niet op de collectoren schijnt of de collectoren afgedekt zijn en er
geen vorst (bij spoelen met water) wordt verwacht.
Houd bij het vullen van solarvloeistof rekening met het extra volume van
het voorschakelvat (indien aanwezig). Het voorschakelvat en het expan-
sievat moeten voldoende worden ontlucht.
De pomp in het solarstation is tijdens bedrijf zelfontluchtend. Daarom
niet handmatig ontluchten.
7.1
Gebruik van solarvloeistof
VOORZICHTIG
Verwondingsgevaar door contact met solarvloeistof!
Solarvloeistof kan bij huidcontact irritatie veroorzaken.
▶ Bij de omgang met solarvloeistof handschoenen en een veiligheids-
bril dragen.
▶ Wanneer solarvloeistof op de huid komt: de getroffen plekken met
water en zeep afwassen.
▶ Wanneer er koelvloeistof in uw ogen komt, moet u uw ogen, met
opengesperde oogleden, meteen grondig onder stromend water uit-
spoelen en een arts consulteren.
In bedrijf nemen
2
7747006489-19.2ST
13
