3.7
Solarstation met geïntegreerde regelaar
De pomp achter de regelaar [3] is toegankelijk, wanneer de houder [2]
met isolatieplaat en regelaar wordt gedemonteerd.
De aangesloten kabels mogen niet onder trekbelasting staan, zodat deze
niet los kunnen raken.
Om het solarstation te openen:
▶ Afdekking (isolatiedeel) naar voren trekken.
Om de houder [2] te demonteren:
▶ Schroef [1] losmaken.
Voor een betere uitvoering kan de houder met regelaar 180° gedraaid
worden en op de isolatie worden gestoken.
1
2
3

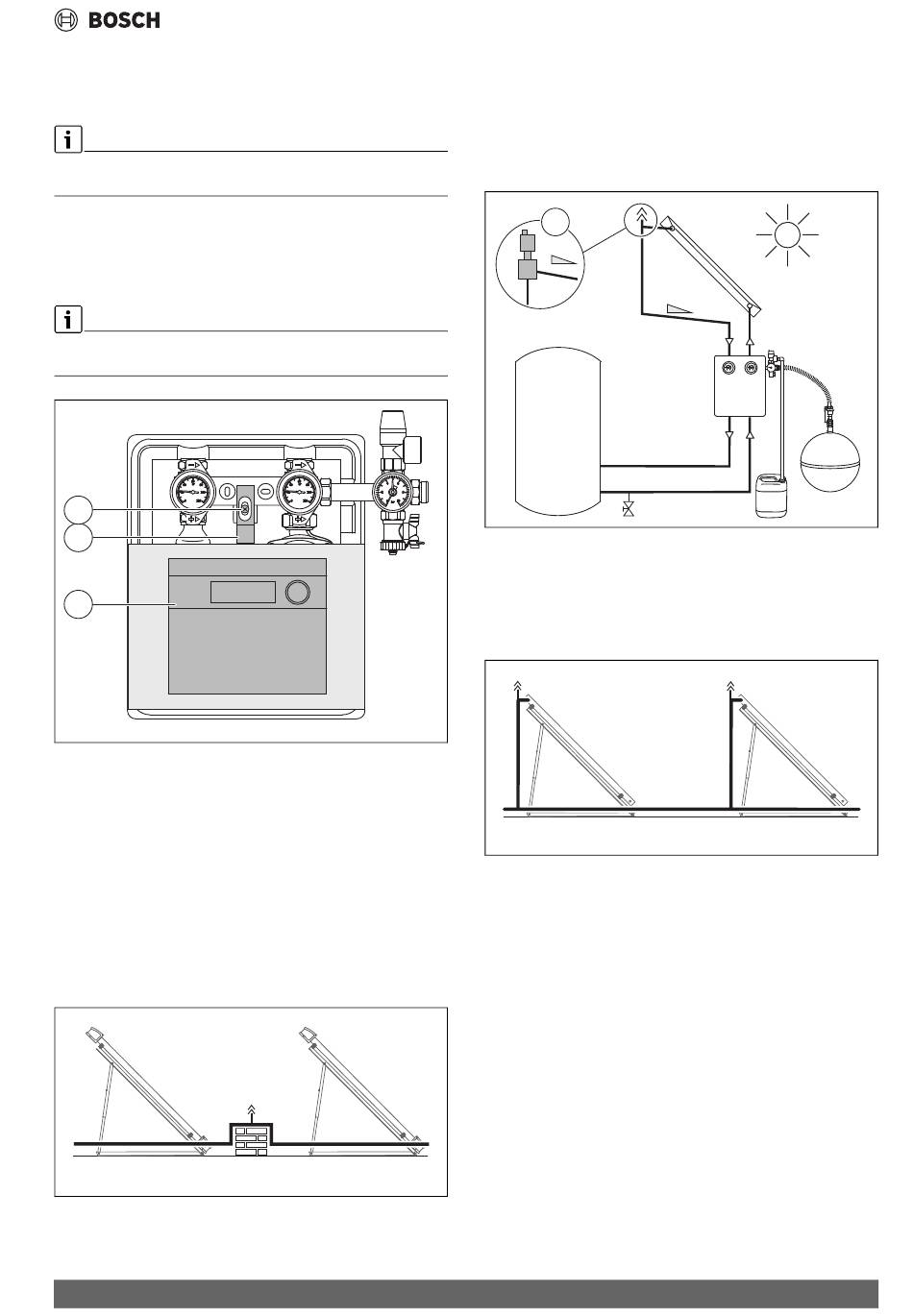

Afb. 10 Solarstation met regelaar, zonder afdekking
[1]
Schroef
[2]
Houder voor regelaar
[3]
Regelaar
3.8
Ontluchting bij vacuümbuiscollectoren
Voer het vullen met tegelijkertijd ontluchten uitsluitend uit via een pers-
vulling met solar-vulpomp en solarvloeistof LS ( hoofdstuk 7.2,
pagina 14).
▶ Bij meerdere parallel geschakelde collectorrijen op de hoogste pun-
ten van de leidingen een ontluchter monteren.
Deze ontluchters zijn nodig voor het verdere bedrijf (onderhoud) en
moeten tijdens het vullen gesloten zijn.
Afb. 11 Meerdere parallel geschakelde collectorrijen met extra ontluch-
ters (aanvoerleiding)
– 6720820954 (2023/12)
3.9
Via één van de volgende procedures wordt de solarinstallatie ontlucht:
Automatische ontluchter
( hoofdstuk 7.3, pagina 18)
▶ Op het hoogste punt van de installatie een automatische ontluchter
[1] monteren.
Afb. 12 Positie van de automatische ontluchter
▶ Bij meerdere parallel geschakelde collectorrijen op platte daken en
bij installaties met solarstation AGS50-2 op elke collectorrij een ex-
tra ontluchter monteren.
Deze ontluchters zijn nodig voor het verdere bedrijf (onderhoud) en
moeten tijdens het vullen gesloten zijn.
7747006489.48-2.ST
Afb. 13 Meerdere parallel geschakelde collectorrijen met extra ontluch-
Persvulling met solar-vulpomp
( hoofdstuk 7.2, pagina 14)
▶ Monteer bij meerdere parallel geschakelde collectorrijen op platte
daken en bij installaties met solarstation AGS50-2 op elke collectorrij
een ontluchter ( afb. 13).
Deze ontluchters zijn nodig voor het verdere bedrijf (onderhoud) en
moeten tijdens het vullen gesloten zijn.
0010048998
Ontluchting bij vlakke collectoren
1
ters (aanvoerleiding)
Specificaties solarstation
6720801165.09-2.ST
0010048997
7
