3.1.4
Aandrijfsysteem
De pedelec kan met spierkracht worden
aangedreven door middel van de
kettingaandrijving. De kracht, die door het trappen
op de pedalen in de rijrichting wordt uitgeoefend,
drijft het voorste kettingwiel aan. Via de ketting
wordt de kracht overgedragen op het achterste
kettingwiel en vervolgens op het achterwiel.
2
4

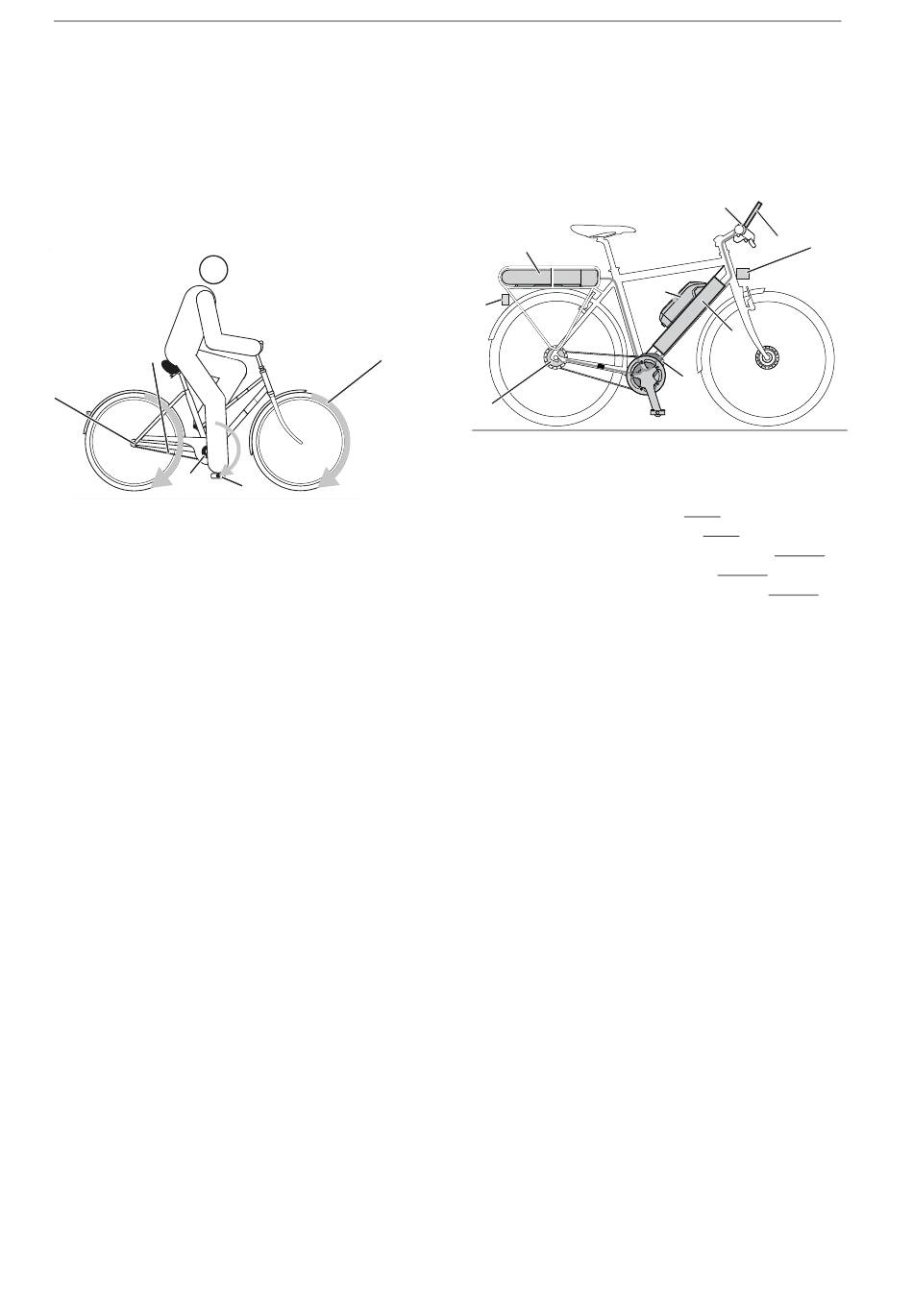

Afbeelding 11: Schema mechanisch aandrijfsysteem
1
Rijrichting
2
Ketting
3
Achterste kettingwiel
4
Voorste kettingwiel
5
Pedaal
Naast het mechanische aandrijfsysteem beschikt
de pedelec over een elektrisch aandrijfsysteem.
Zodra de benodigde spierkracht van de berijder
tijdens het trappen een bepaald niveau overstijgt,
schakelt de motor licht bij en ondersteunt deze de
trapbeweging van de berijder. De motorkracht
komt overeen met het ingestelde
ondersteuningsniveau.
De pedelec beschikt niet over een aparte nood-
uit. Het elektrische aandrijfsysteem kan in geval
van nood worden onderbroken door het display te
verwijderen. De mechanische remmen dienen als
noodstopvoorziening en leiden tot een snelle en
veilige stop in noodgevallen.
MY21H01 - 16_1.0_21.07.2020
1
5
De motor schakelt automatisch uit zodra de
berijder niet meer op de pedalen trapt, de
temperatuur buiten het toegestane bereik ligt, er
sprake is van overbelasting of de
uitschakelsnelheid van 25 km/h wordt bereikt.
Tot het elektrische aandrijfsysteem behoren
maximaal 8 componenten:
4.3
4.2
5
6
Afbeelding 12: Schema elektrisch aandrijfsysteem
1
Koplamp
2
Display, zie paragraaf
3
Bediening, zie paragraaf
4.1
Geïntegreerde accu, zie paragraaf
4.2
Frame-accu, zie paragraaf
4.3
Bagagedrageraccu, zie paragraaf
5
Achterlicht
6
Elektrische versnelling (alternatief)
7
Motor
•
een oplader, op accu afgestemd.
Er kan een duwondersteuning worden
geactiveerd. De snelheid is afhankelijk van de
ingeschakelde versnelling. Zolang de berijder de
duwondersteuningstoets op het stuur indrukt,
drijft de duwondersteuning de pedelec aan op
loopsnelheid. De snelheid kan maximaal 6 km/h
bedragen. Bij het loslaten van de
duwondersteuningstoets stopt het elektrische
aandrijfsysteem.
Overzicht
3
2
1
4.1
7
3.1.6
3.1.7
3.1.5.3
3.1.5.1
3.1.5.2
20
