6.17
Invouwen
Aanwijzing
Controleer dat bowdenkabels, elektrische
leidingen en remleidingen bij het invouwen
niet bekneld raken of knikken.
6.17.1 Pedelec invouwen
Geldt uitsluitend voor pedelecs met deze
uitrusting
De pedelec wordt in acht stappen ingevouwen.
1 Schakel het elektrische aandrijfsysteem uit
(zie paragraaf 6.12.2).
2 Klap de zijstandaard uit (zie paragraaf 6.8.1).
3 Verwijder het display (zie paragraaf 6.13.1.1).
4 Verwijder de accu (zie paragraaf 6.11.1.1,
6.11.1.2 of 6.11.3.1).
5 Vouw de pedalen in (zie paragraaf 6.17.1.1).
6 Vouw de voorbouw in (zie paragraaf 6.17.1.2 of
6.17.1.3).
7 Schuif de zadelpen in (zie paragraaf 6.17.1.4).
8 Vouw het frame in (zie paragraaf 6.17.1.5).
6.17.1.1 Pedaal invouwen
1 Druk met de voet het pedaal tegen de crank.

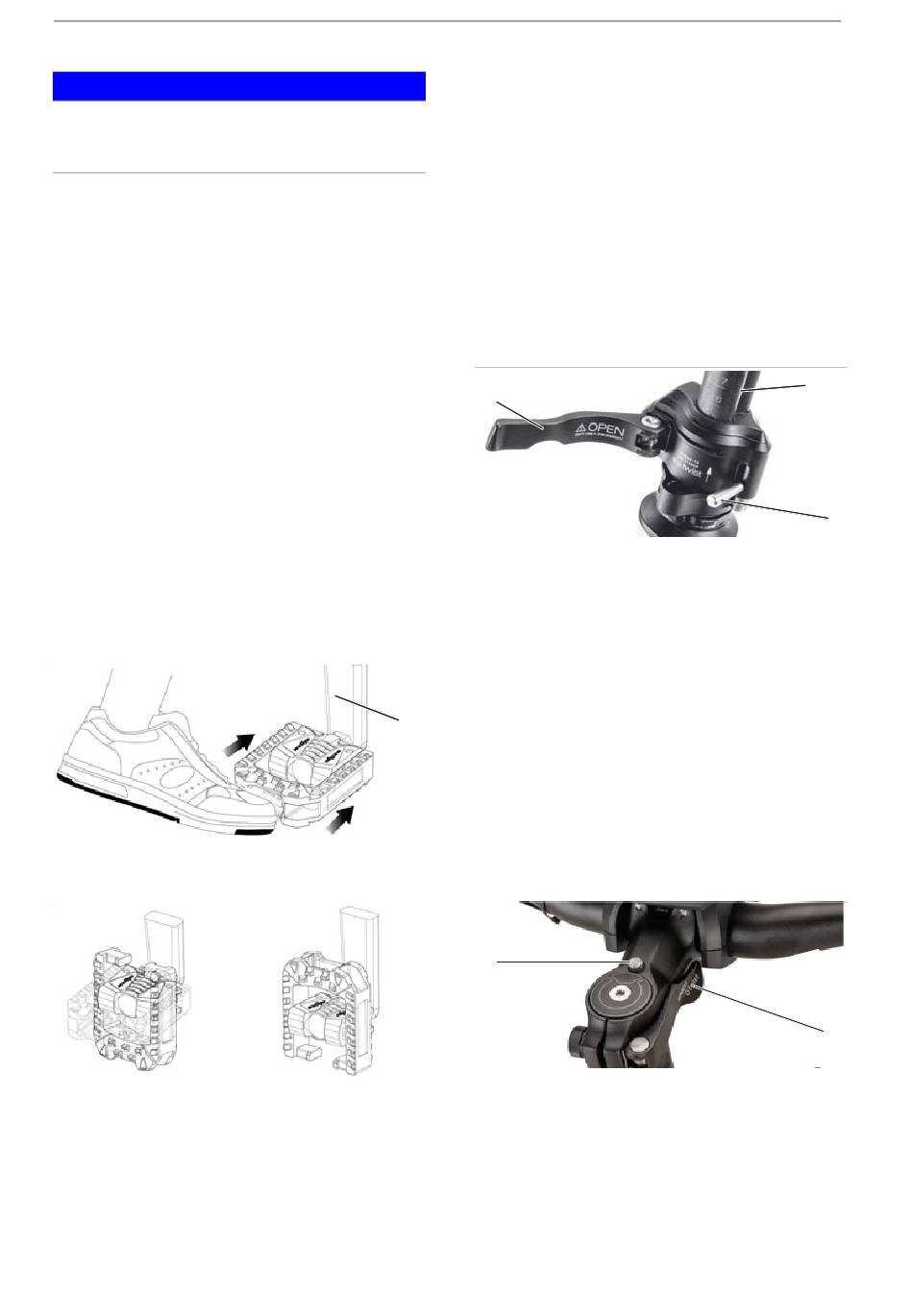

Afbeelding 79: Pedaal tegen de crank (1) drukken
2 Vouw het pedaal in tegen de crank.
I
Afbeelding 80: Pedaal omlaag (I) of omhoog (II) invouwen
MY21H01 - 16_1.0_21.07.2020
1
II
6.17.1.2 Voorbouw, uitvoering I, invouwen
Geldt uitsluitend voor pedelecs met deze
uitrusting
1 Open de spanhendel van de snelspanner van de
voorbouw.
2 Trek de vergrendelhendel op de
voorbouwomhoog en zwenk de voorbouw
tegelijkertijd over 90° naar rechts of naar links.
Het stuur klikt voelbaar vast.
3 Schuif het stuur in.
4 Sluit de spanhendel van de snelspanner van de
voorbouw.
3
Afbeelding 81: Geopende spanhendel van de snelspanner (3)
op de voorbouw (2), uitvoering I, met vergrendelhendel op de
voorbouw (1)
6.17.1.3 Voorbouw, uitvoering II, invouwen
Geldt uitsluitend voor pedelecs met deze
uitrusting
1 Open de spanhendel van de snelspanner van de
voorbouw.
2 Druk op de deblokkeringsknop.
3 Zwenk het stuur over 90° naar rechts of naar
links.
Het stuur klikt voelbaar vast.
4 Sluit de spanhendel van de snelspanner van de
voorbouw.
2
Afbeelding 82: Voorbouw, uitvoering II met spanhendel
van de snelspanner van de voorbouw (1) en
deblokkeringsknop (2)
