Aansluiting draadaanvoerapparaat (CW)
Pos. Symbool Beschrijving
1
2
3
4
•
Steek de 7-polige kabelstekker van de stuurstroomkabel in de 7-polige aansluitbus en schroef de
verbinding vast met de wartelmoer (de stekker kan uitsluitend in één stand in de aansluitbus worden
gestoken).
•
Steek de 12-polige kabelbus van de stuurstroomkabel in de 12-polige aansluitstekker en draai de
verbinding vast met de wartelmoer.
099-000167-EW505
27.01.2016
0
Draadtoevoerapparaat
Stuurstroomkabel
Aansluitbus 7-polig (digitaal)
Aansluiting draadtoevoerapparaat
Aansluitbus, 12-polig (analoog)
Aansluiting draadtoevoerapparaat
Aansluiting draadaanvoerapparaat (CW)

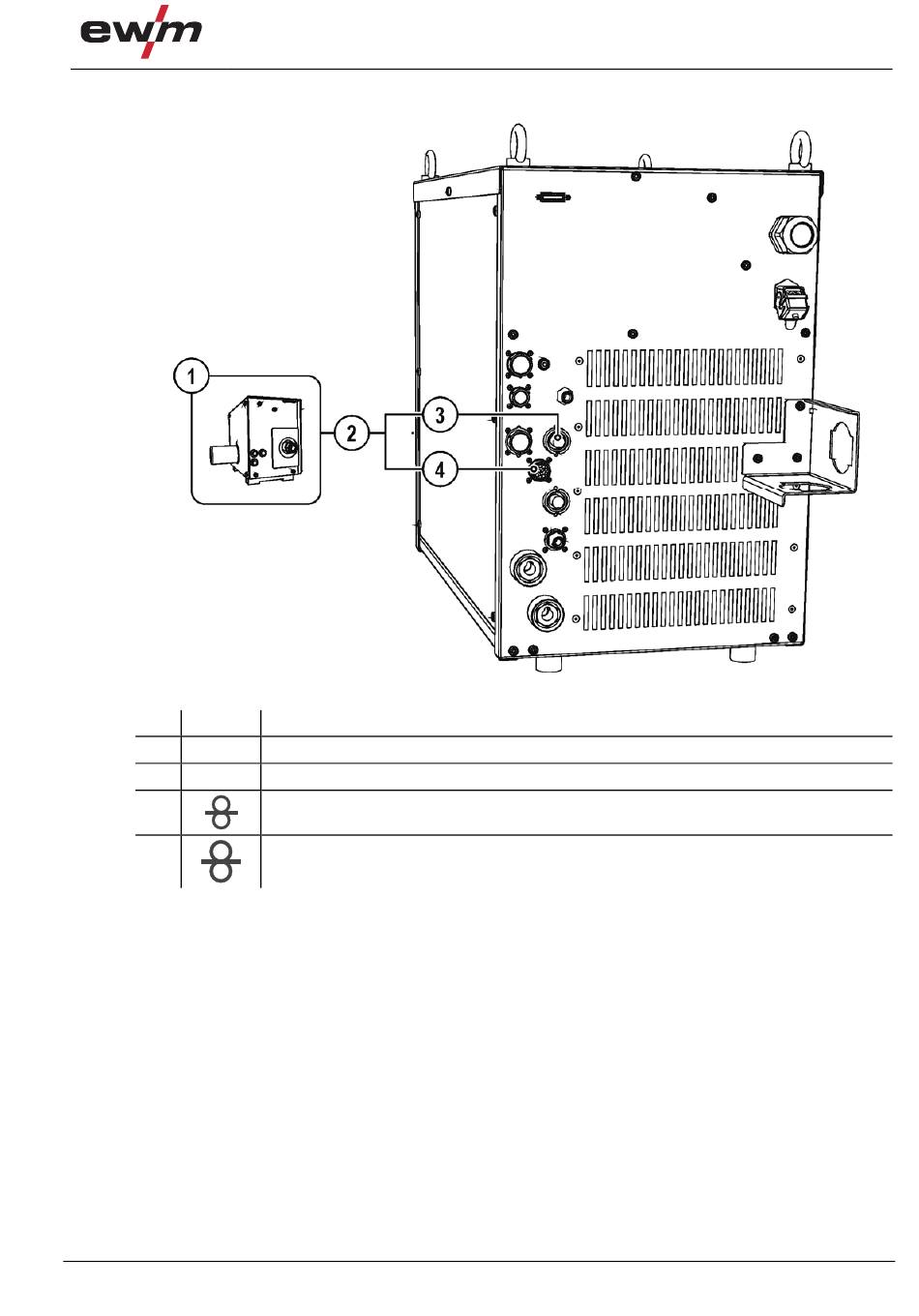

Afbeelding 5-12
