NEDERLANDS
* De watertoevoerdruk moet ten minste 0,07 MPa (0,7 bar) bedragen en mag niet hoger dan 0,78 MPa (7,8 bar) zijn. Als de
waterdruk hoger is dan 0,78 MPa (7,8 bar), moet gebruik worden gemaakt van een reduceerventiel. De watertoevoerkraan
mag voor dit doel NIET gedeeltelijk worden dichtgedraaid.
* In sommige gebieden kan een loodgietersvergunning of het inschakelen van een erkende loodgieter verplicht zijn.
* De waterafvoer van de ijsdispenser stroomt onder natuurlijk verval, dus zorg ervoor dat de afvoerslang voldoende verval heeft.
* Afvoerleidingen mogen niet rechtstreeks op de riolering worden aangesloten. Houd een verticale
luchtopening van minimaal 5 cm aan tussen het uiteinde van de afvoerslangen van de ijsdispenser
en de vloerafvoer.
* Gebruik de nieuwe slangensets die met het apparaat zijn meegeleverd. Gebruik oude slangensets
niet opnieuw.
DIM-30DE-1
1) Draai de 1/2"-3/4"-nippel (meegeleverd) met behulp van een geschikte (schroef)sleutel in de Rc1/2"-aansluiting aan de
achterkant van de ijsdispenser, zoals weergegeven. Voor een lekvrije verbinding moet PTFE-tape en/of een geschikte
afdichtingspasta worden gebruikt.
Opmerking: de koppelingselementen moeten zijn goedgekeurd en moeten geschikt zijn voor gebruik met drinkwater.
2) Bevestig het gebogen uiteinde van de flexibele toevoerslang (meegeleverd) aan de 1/2-3/4-verloopnippel. Let er daarbij op
dat de rubberen afdichtring goed is aangebracht. Voorkom lekkage door de aansluiting handvast aan te draaien.
3) Bevestig het andere uiteinde van de toevoerslang aan de waterkraan. Zorg ervoor dat de afdichtring goed is aangebracht
voordat u de aansluiting handvast aandraait (zoals hierboven beschreven).
4) Draai de flexibele grijze afvoerslang (meegeleverd) handvast aan op de R3/4-aansluiting, zoals aangegeven. Zorg er daarbij
voor dat de rubber afdichtingsring goed is aangebracht voor een lekvrije aansluiting. De slang kan zo nodig op lengte worden
gesneden voor een passende aansluiting op de hoofdafvoer.
DIM-30DE-2
1) Bevestig het gebogen uiteinde van de flexibele toevoerslang (meegeleverd) zoals weergegeven aan de R3/4-aansluiting op
de achterkant van de ijsmachine. Let er daarbij op dat de rubberen afdichtring goed is aangebracht. Voorkom lekkage door de
aansluiting handvast aan te draaien.
2) Bevestig het andere uiteinde van de toevoerslang aan de waterkraan. Zorg ervoor dat de afdichtring goed is aangebracht,
zoals hierboven beschreven, voordat u de aansluiting handvast aandraait.
3) Draai de flexibele grijze afvoerslang (meegeleverd) zoals aangegeven op de R3/4-aansluiting. Zorg er daarbij voor dat de
rubberen afdichtring goed is aangebracht voordat u de verbinding helemaal vastdraait met de hand. De slang kan zo nodig op
lengte worden gesneden voor een passende aansluiting op de hoofdafvoer.

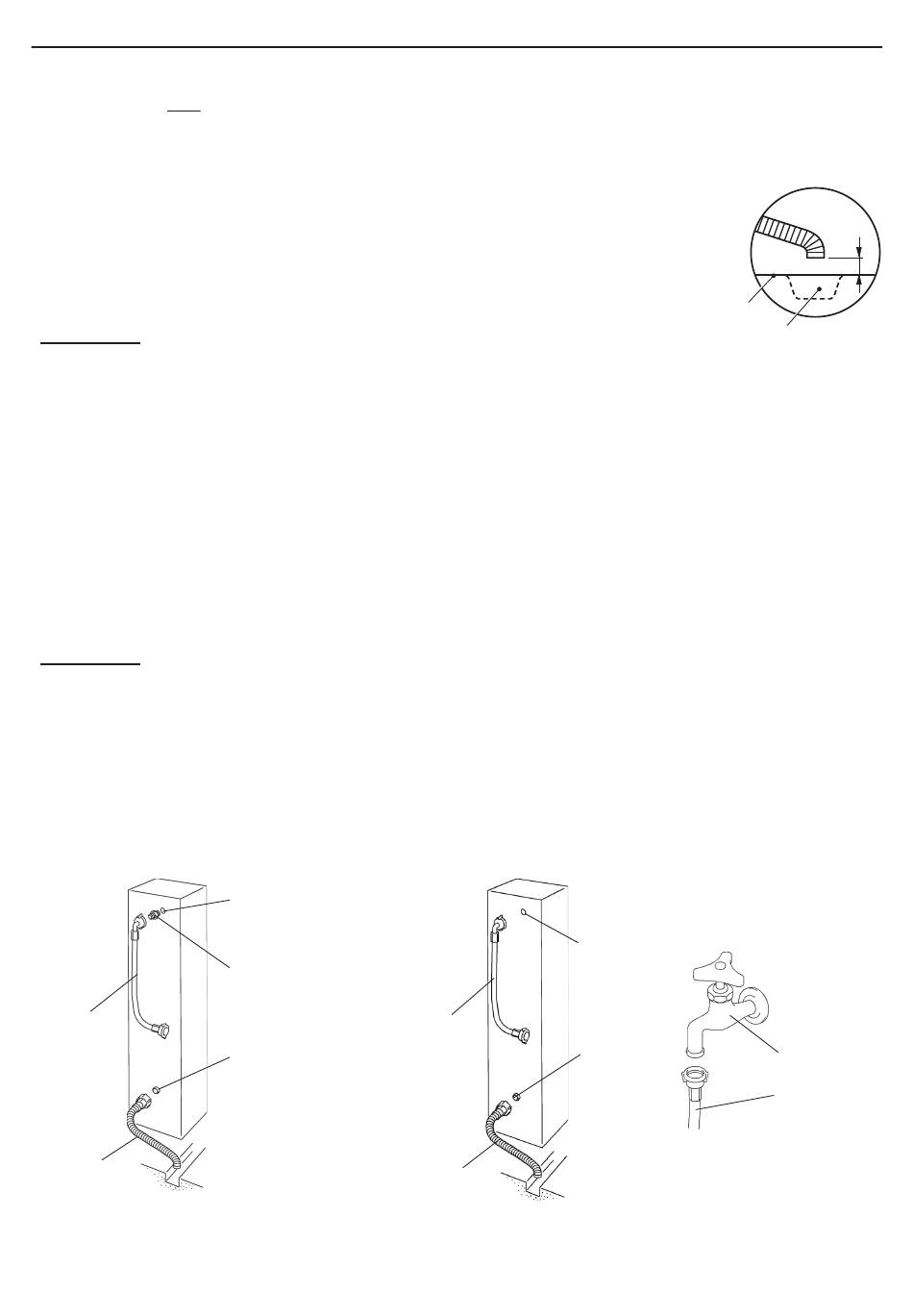

Toevoerslang
Afvoerslang
DIM-30DE-1
Waterinlaat
Rc1/2
1/2-3/4-verloopnippel
Toevoerslang
Waterafvoer
R3/4
Afvoerslang
Waterinlaat
R3/4
Waterafvoer
R3/4
DIM-30DE-2
40
Lucht-
opening
van 5 cm
Vloer
Afvoer
Watertoevoerkraan
Toevoerslang
