Recirculatie-/
drukontlastingsleidingen
Installeer geen afsluiters stroomafwaarts van de
ventieluitlaten voor DRUKONTLASTIN/SPUITEN
(BA, BB). De ventielen doen dienst als
overdrukontlastingsventielen indien ingesteld op
SPUITEN. De leidingen moeten open staan, zodat de
ventielen automatisch de druk kunnen ontlasten
wanneer de machine werkt.
Als u vloeistof terugleidt naar de toevoervaten,
gebruik dan een hogedrukslang die bestand is tegen
de maximale werkdruk van deze apparatuur.

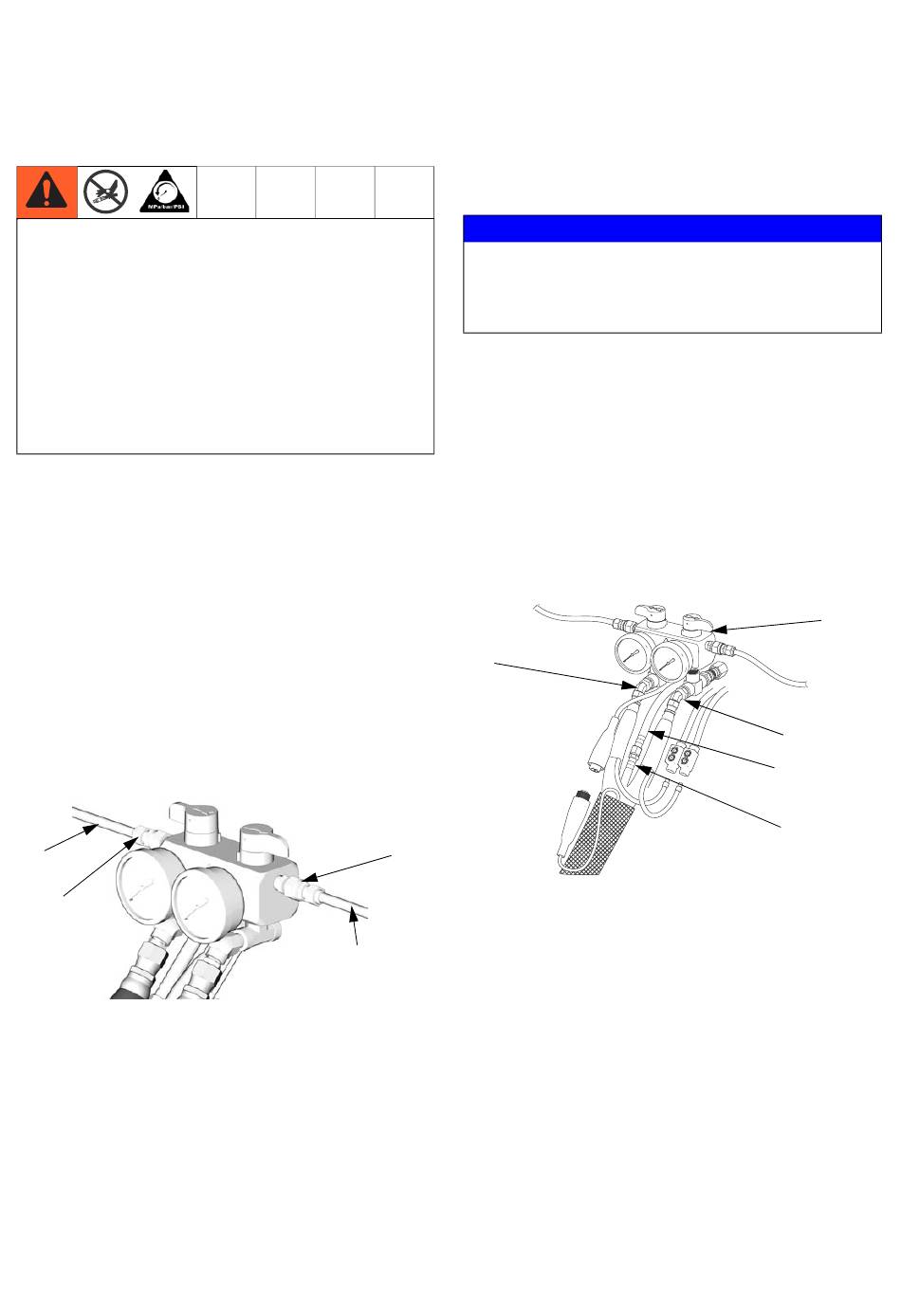

In geval van recirculatie naar het toevoervat: Sluit
een hogedrukslang (R) aan op de ontlastingsfittingen
(BA, BB) van beide ventielen voor
DRUKONTLASTING/SPUITEN. Leid de slang terug
naar de vaten van component A en B. Zie handleiding
309852.
Wissel de recirculatieslangen af (hiervoor zijn
adapterhulpstukken nodig):
249508 - ISO (A) (vochtbescherming) rode slang,
binnendiameter 1/4 inch (6 mm); #5 JIC fittingen (m x f);
35 ft (10,7 m) lang.
249509 - Hars (B) blauwe slang; binnendiameter 1/4 inch
(6 mm), #6 JIC fittingen (m x f), 35 ft (10,7 m) lang.
R
BA
De vloeistoftemperatuursensor
(VTS) installeren
Installeer de VTS tussen de hoofdslang en de flexibele
slang. Zie de handleiding van de verwarmde slang voor
instructies.
3A2020A
BB
R
ti8441a
De verwarmde slang aansluiten
OPMERKING: Zie de handleiding van de verwarmde
slang voor gedetailleerde instructies over het aansluiten
van verwarmde slangen van Graco.
KENNISGEVING
De vloeistoftemperatuursensor (VTS) en flexibele
slang dienen gebruikt te worden met de verwarmde
slang, zie pagina 19. De slanglengte, inclusief flexibele
slang, moet minimum 60 ft (18,3 m) zijn.
1. Draai de stroomschakelaar UIT.
2. Zet de verwarmde slang, VTS en flexibele slang in
elkaar. Zie de handleiding van de verwarmde slang
voor instructies.
3. Verbind de A- en B-slangen met de A- en B-uitlaten
op de vloeistofverdeler (FM) van de Reactor.
Leidingen worden gelabeld met kleuren: Rood voor
component A (ISO), de blauwe voor component B
(HARS). De fittingen zijn verschillend van formaat
om vergissingen te voorkomen.
VV
OPMERKING: De slangfittingen van de verdeler (VV,
WW) kunnen worden gebruikt met Reactorverwarmde
vloeistofslangen met een binnendiameter van 1/4 inch
(6 mm) en 3/8 inch (10 mm).
4. Sluit de luchtleiding van de verwarmde slang (AH)
aan op de luchtslang van het doseerapparaat.
Opstelling
WW
PH
AH
ti17788a
FM
19
