Opstelling

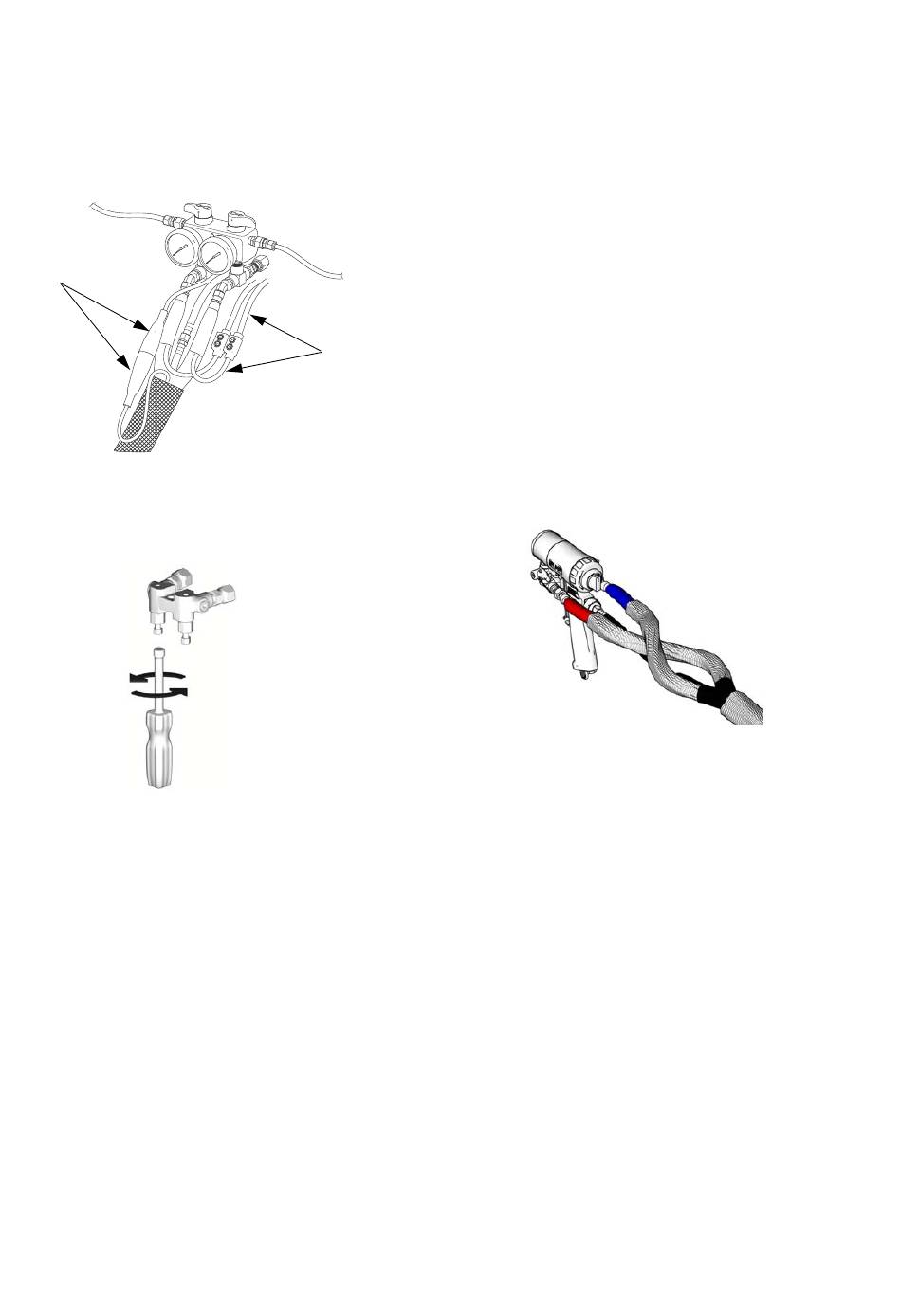

5. Sluit de kabels (SS) aan. Sluit de elektrische
connectors (NN) aan. Zorg ervoor dat de kabels
loshangen wanneer de slang buigt. Wikkel de kabel
en elektrische aansluitingen in elektrische tape.
SS
Sluit vloeistofinlaatventielen A
en B van het pistool
20
NN
ti17787a
Fusion AP-pistool
afgebeeld.
ti2411a
Sluit de flexibele slang aan op het
pistool of de vloeistofverdeler van
het pistool
Voor Probler P2-pistolen: Sluit de slangen aan op de
inlaatventielen.
Voor Fusion-pistolen: Sluit de slangen aan op de
inlaatverdeler. Sluit de verdeler niet aan op het pistool.
1. Leg de slangen van component A en B over elkaar
en monteer ze op het pistool of de
pistoolverdelerfittingen, zoals afgebeeld.
2. Draai de fittingen op de slangen van component A
en B vast. Zorg dat de slang plat blijft nadat de
fittingen zijn aangedraaid. Draai de fittingen zo
nodig los en weer vast om knikken in de slang te
elimineren.
Fusion AP-pistool afgebeeld.
ti12158a
3A2020A
