Toro Groundsmaster e3200 Series Installatie-Instructies pagina 2
Set voor achteruitrijalarm
Verberg thumbnails
Zie ook voor Groundsmaster e3200 Series:
- Gebruikershandleiding (64 pagina's) ,
- Installatie-instructies (8 pagina's) ,
- Installatie-instructies (8 pagina's)
Advertenties

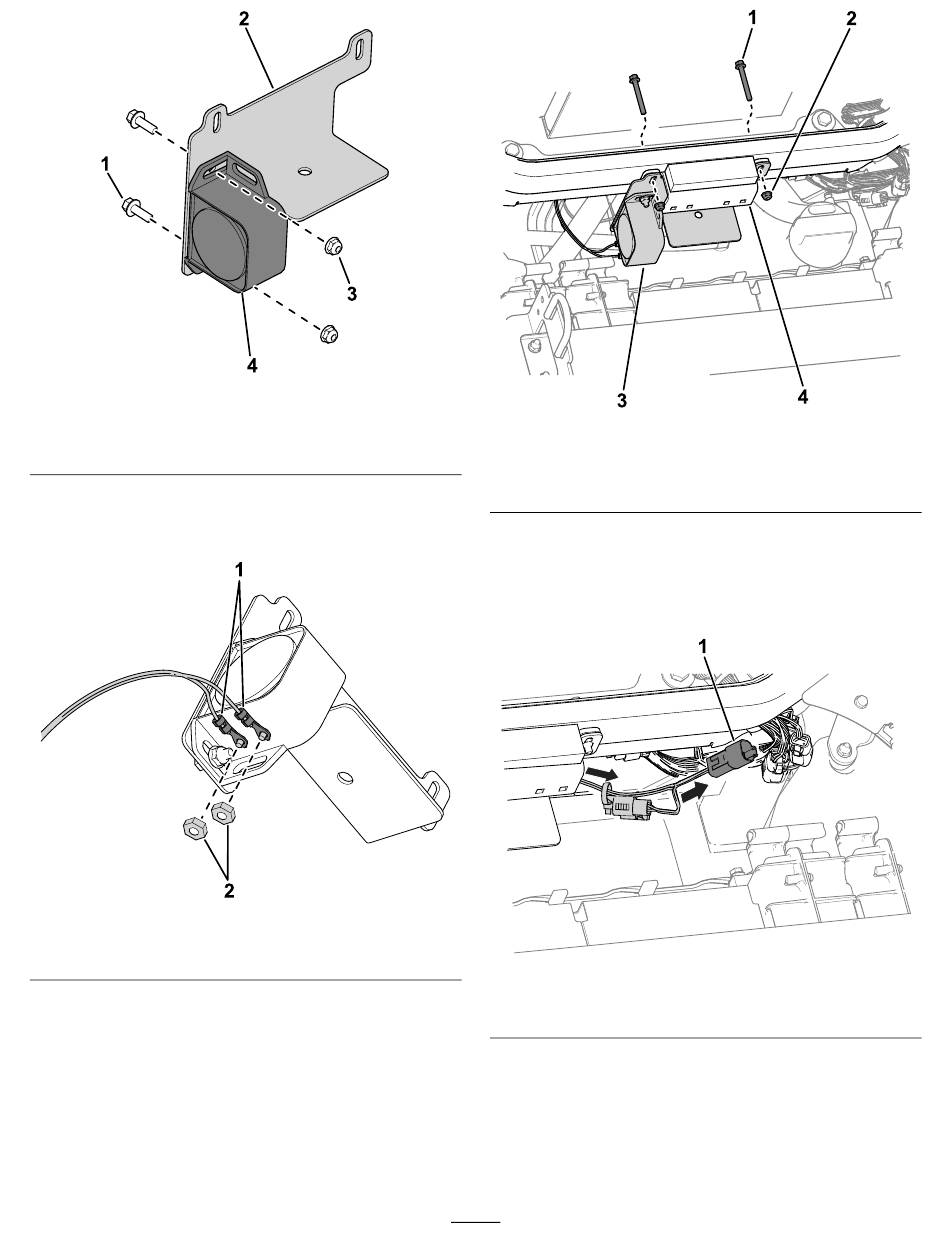

Figuur 1
1. Bout
2. Montagebeugel
2.
Gebruik de aanwezige moeren op het alarm om
de ringconnectoren van de kabelboom aan het
alarm te bevestigen
Figuur 2
1. Ringconnectoren
3.
Til de motorkap op.
4.
Gebruik de bestaande bouten en moeren
van de steunbeugel van de motorkap om
de steunbeugel aan het frame van de
tractie-eenheid te bevestigen
3. Moer
4. Alarm
(Figuur
2).
2. Moeren
(Figuur
3).
g453275
1. Bout
2. Moer
5.
Leid het uiteinde van de kabelboom
4) naar de connectoren boven de kap van
de hydraulische tank en sluit deze aan op de
connector van de kabelboom van de machine
met de aanduiding D
g453276
1. Uiteinde van de kabelboom van de set
2
Figuur 3
3. Alarm op montagebeugel
4. Steunbeugel motorkap
(Figuur
L
K
P
RIVING
IGHT
IT
OWER
Figuur 4
g454016
g455355
