Stralingsbron plaatsen of
vervangen
Preparaathouder plaat-
sen
Behandelen en vervangen preparaat • VEGASOURCE 31, 35
•
Zegel (4) van de strip verwijderen met de zijkniptang en verzegel-
draad uittrekken
•
Bevestigingsschroeven - aandrijfeenheid (2) losmaken (3 stuks,
inbus grootte 4) en verwijderen. De schroeven hebben verschil-
lende lengten
•
Complete aandrijfeenheid naar boven wegnemen
•
Klemschroeven (5) alleen losmaken (4 stuks) - schroeven niet
uitdraaien
•
Vierkante tap met flens (11) naar boven toe wegnemen

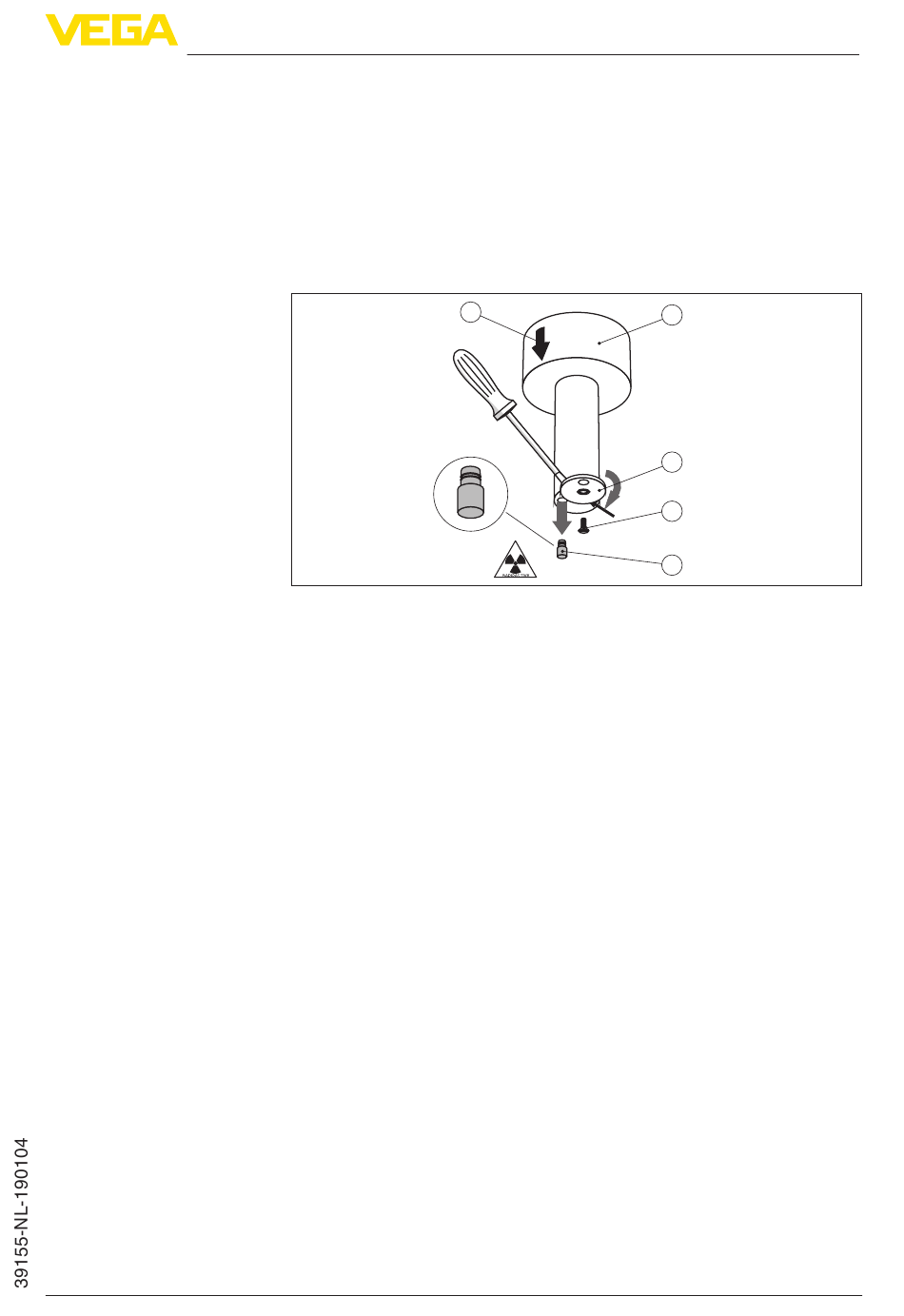

Fig. 16: Vervangen van de stralingsbon - preparaathouder VEGASOURCE
uitvoering K, L
6
Preparaathouder
12 Borgschroef - stralerkapseling (optie)
13 Afdekplaat
14 Preparaatkapseling
A Markeringspijl
•
Borgschroef (8) met inbussleutel grootte 4 losmaken
•
Preparaathouder (6) met ¼-slag linksom draaien en uit de
bronhouder trekken. De markeringspijl (A) bevindt zich boven de
markering OFF van de adapterring (7)
•
Indien aanwezig, borgschroef (12) met inbussleutel grootte 2,5
verwijderen
•
Afdekplaat (13) voor op dunne cilinder van de preparaathouder
opzij draaien. Daarvoor de afdekplaat (13) met een kleine schroe-
vendraaier eventueel iets optillen
•
Alleen bij vervangen van de stralingsbron: preparaatkapseling (14)
naar onderen laten wegglijden en in een afgeschermde container
laten vallen
•
Nieuwe preparaatkapseling (14) plaatsen en afdekplaat (13)
sluiten. Voor het plaatsen een geschikt grijpgereedschap of een
manipulator gebruiken
•
Borgschroef (12) inschroeven (optie)
•
Preparaathouder (6) geheel in de bronhouder schuiven
•
Preparaathouder draaien, tot de markeringspijl (A) zich boven de
markering OFF van de adapterring (7) bevindt
•
Borgschroef (8) inschroeven en vastdraaien
A
2 Laden of vervangen straler
6
13
12
14
19
