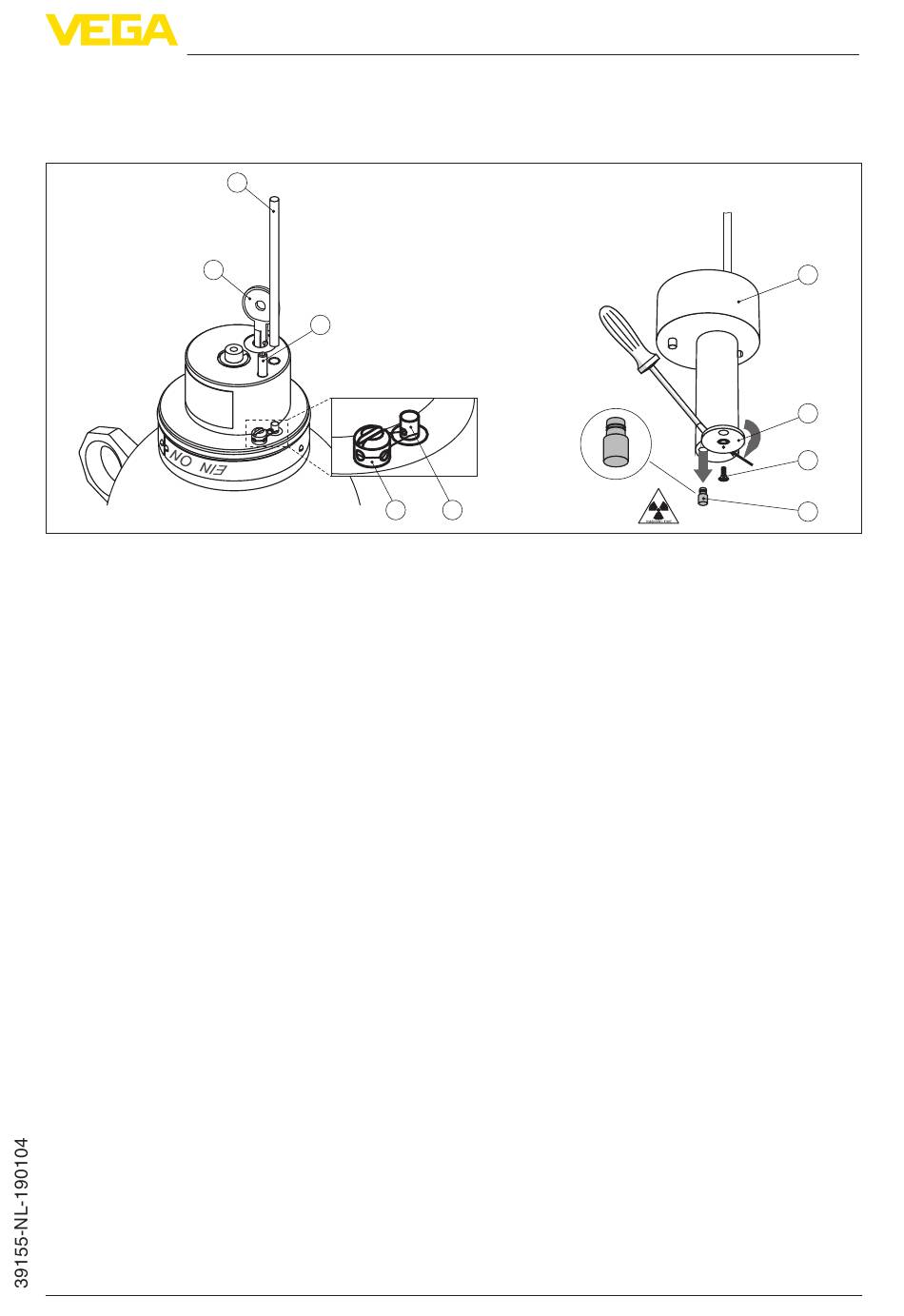

Fig. 4: Vervangen van de stralingsbron - VEGASOURCE uitvoering A
1
Verlengingsstang M8 (optie)
2
Steekslot met sleutel
3
Tapeind
4
Borgpen
5
Kruiskopschroef (verzegelbaar)
6
Borgschroef - stralerkapseling (optie)
7
Afdekplaat
8
Stralingsbron (preparaat)
9
Preparaathouder
Benodigd gereedschap
Preparaathouder uitne-
men
Behandelen en vervangen preparaat • VEGASOURCE 31, 35
2
Laden of vervangen straler
2.1
Uitvoering A
1
3
5
U heeft voor het vervangen van de stralingsbron bij de uitvoering A
het volgende gereedschap nodig:
•
Sleutel voor steekslot
•
Inbussleutel, grootte 5
•
Inbussleutel, grootte 2,5 (optie)
•
Platte schroevendraaier, grootte 1,5x10
•
Zijkniptang
•
Grijpgereedschap of manipulator voor stralerkapseling
•
Eventueel verlengingsstang M8
•
Beschermkap afnemen – zie handleiding van de stralingsbronhou-
der
•
Eventueel de verlengingsstang (1) met schroefdraad M8 in de
draadbus van de preparaathouder schroeven. Met deze verlen-
ging kunt u de afstand tot de stralingsbron vergroten.
•
Steekslot (2) met sleutel ontgrendelen
•
Bij de uitvoering met afdichtmodificatie: tapeind (3) met inbussleu-
tel grootte 5 losdraaien
•
Verzegeling tussen borgpen (4) en kruiskopschroef (5) met de
zijkniptang verwijderen en verzegeldraad uittrekken
•
Kruiskopschroef (5) met schroevendraaier, grootte 1,5x10 uit-
draaien
4
2 Laden of vervangen straler
9
7
6
8
7
