Handboek voor Installatie, Bediening en Onderhoud
EVC-besturingseenheid
K1 Klemmen voor
Interrupt,
bijv. PLC-systeem
K2 Off-line reinigings-
terminals, gebruik de
hulpschakelaar op
de ventilatorstarter

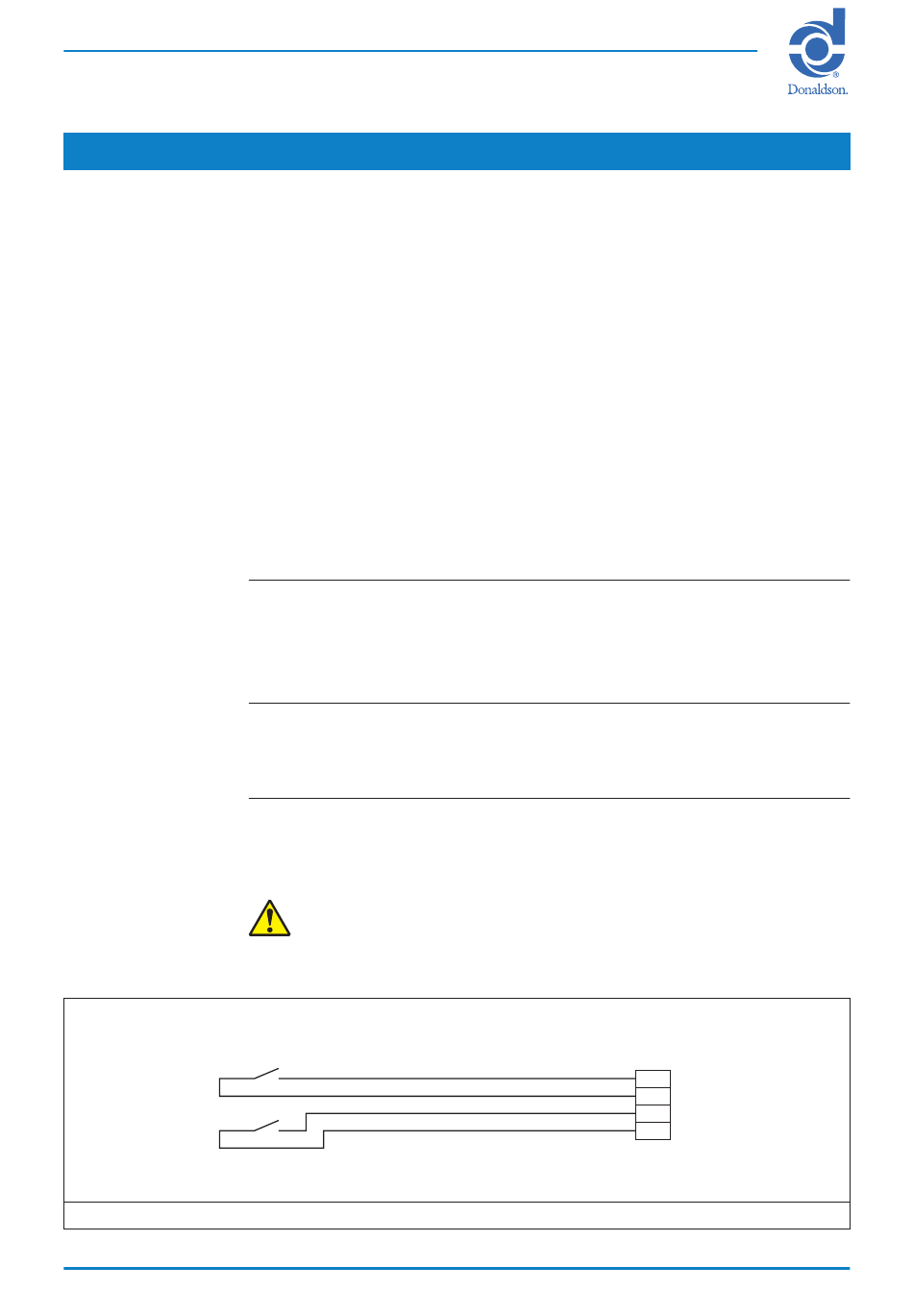

Figuur 2 Typisch aansluitschema voor afstandsbediening van de besturingseenheid
SPECIFICATIES
De EVC-besturingseenheid voldoet aan de vereisten voor elektromagnetische emissie/
immuniteit van de Europese Richtlijn 89/336/EEC, en ook de BS-norm voor Elektrische/
Elektronische apparatuur EN 60204-1.
De besturing bestaat uit een IP64 kunststof Staal kast met een AC of DC ingangsspanning.
In de box is een printplaat gemonteerd, samen met het gepaste aantal magneetkleppen;
in de AC uitvoering is ook een transformator geïnstalleerd.
Het temperatuurbereik waarbinnen de besturingseenheid kan functioneren gaat van
-10°C tot +60° C bij 25% relatieve vochtigheid, of van -10°C tot +45% bij 81% relatieve
vochtigheid. (Voor temperaturen die buiten deze limieten vallen, verwijzen wij u naar
Donaldson).
De besturingseenheid is geschikt voor gebruik in potentieel explosieve omgevingen
(zoals gedefinieerd in richtlijn 94/9/EC) volgens de categorieën en omstandigheden
aangeduid op het typeplaatje. Wanneer de besturingseenheid in dergelijke omgeving
wordt geïnstalleerd is het noodzakelijk de bijkomende informatie (publicatie 2875) die
met de stofafscheider meegeleverd wordt, eveneens grondig door te nemen.
Spanningsingangen
AC uitvoering: 105-120V of 200-240V, 1 fase, 50/60 Hz
DC uitvoering: 24V ±10%
Spanningsuitgangen
Elektromagnetische klep: 24V DC (20W max.)
Stroomvereisten
AC uitvoering: 15VA (zekering in voeding 1A)
DC uitvoering: 15W (zekering in voeding 4A)
AC en DC uitvoeringen van de besturingseenheid zijn onderling niet
uitwisselbaar.
K1
K2
11
7
}
Interrupt-klemmen
8
9
}
Klemmen voor
10
off-line reiniging
