NL
Montage

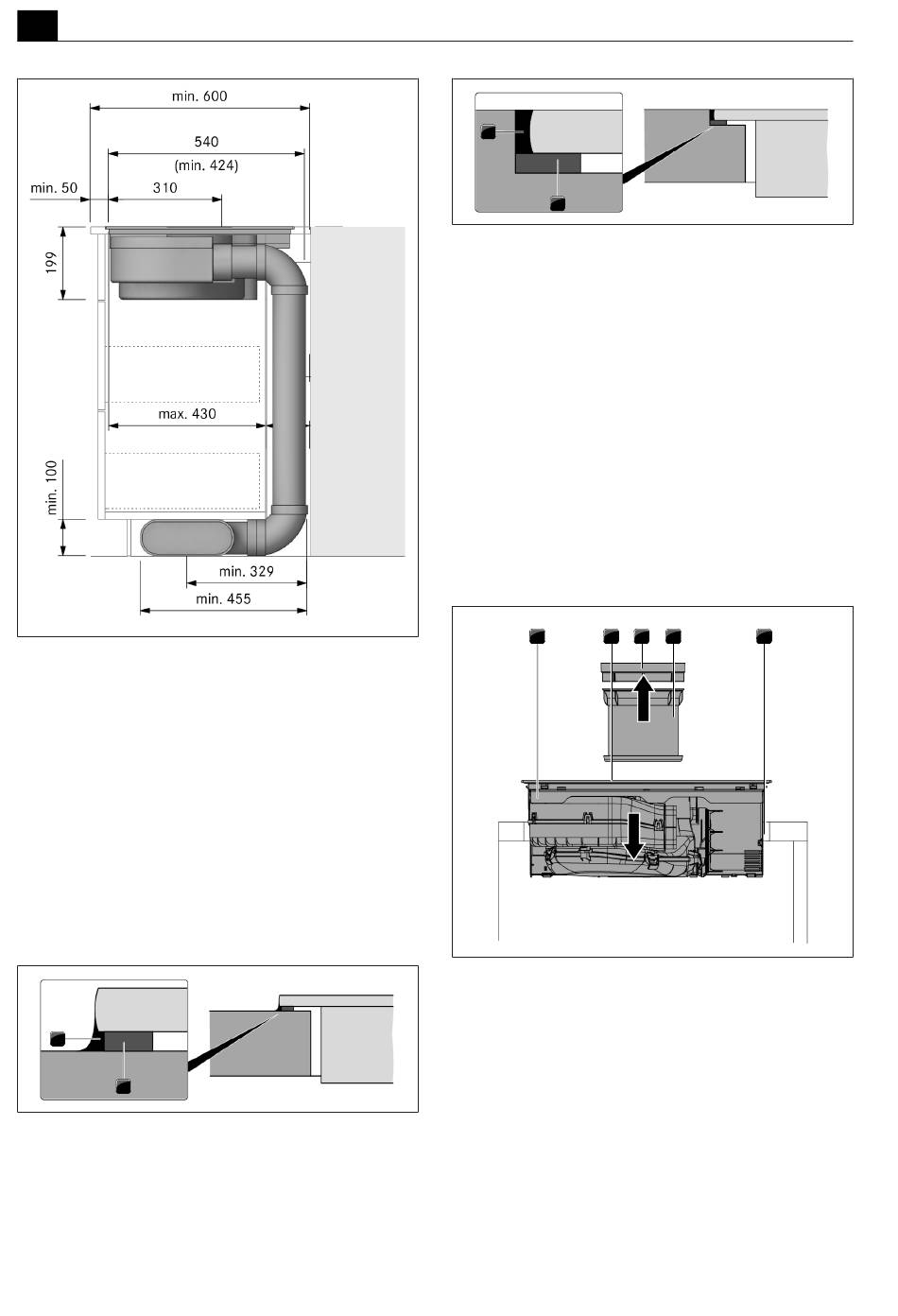

Afb. 9.11
Inbouwmaten bij luchtafvoer, werkbladdiepte
600 mm
9.6.3
Kookveld voorbereiden
Afdichtingsband aanbrengen
u
Kleef bij opbouwmontage de meegeleverde
afdichtingsband helemaal rondom op de onderzijde
van het kookveld.
u
Kleef bij vlakinbouw de afdichtingsband op de
legoppervlakken in de werkbladuitsparing, ook als
het kookveld met een siliconenkit of een dergelijk
middel wordt afgedicht.
1
2
Afb. 9.12
Afdichtingsband bij opbouwmontage
[1] Zwarte, hittebestendige siliconenkit
[2] Afdichtingsband
178
1
2
Afb. 9.13
Afdichtingsband bij vlakinbouw
[1] Zwarte, hittebestendige siliconenkit
[2] Afdichtingsband
9.6.4
Kookveld plaatsen
u
Verwijder de instroomsproeier en het roestvrijstalen
vetfilter voordat u overgaat tot plaatsing.
u
Gebruik de instroomopening als bevestigingshulp bij
het plaatsen.
u
Plaats het kookveld recht in de werkbladuitsparing.
u
Plaats het kookveld centraal in de
werkbladuitsparing.
u
Lijn het kookveld zorgvuldig uit.
1
2
Afb. 9.14
Kookveld plaatsen
[1] Kookveld
[2] Instroomopening
[3] Instroomsproeier
[4] Roestvrijstalen vetfilter
[5] Werkbladuitsparing
u
Let er bij het uitlijnen op dat de bevestigingsclips het
kookveld in het werkblad houden.
3
4
5
