u
Sluit de netaansluitkabel volgens het geldende
aansluitschema aan op de stroomnetaansluiting van
het apparaat (zie afbeeldingen of onderkant
apparaat).
u
Voor een 1- of 2-fasige aansluiting verbindt u de
betreffende contacten met de aansluitbrug
(meegeleverd).
u
Klem de aansluitkabel vast in de daartoe voorziene
trekontlastingsklem (meegeleverd).
u
Sluit de netaansluitingsbehuizing met de afdekking
voor de netaansluiting (meegeleverd).
u
Leg de netaansluitkabel langs de bevestigingsogen
met behulp van de kabelbinders (meegeleverd).
u
Zorg ervoor dat de kabel niet geklemd of beschadigd
raakt en niet in contact kan komen met hete
kookzones.
u
Controleer de correcte montage.

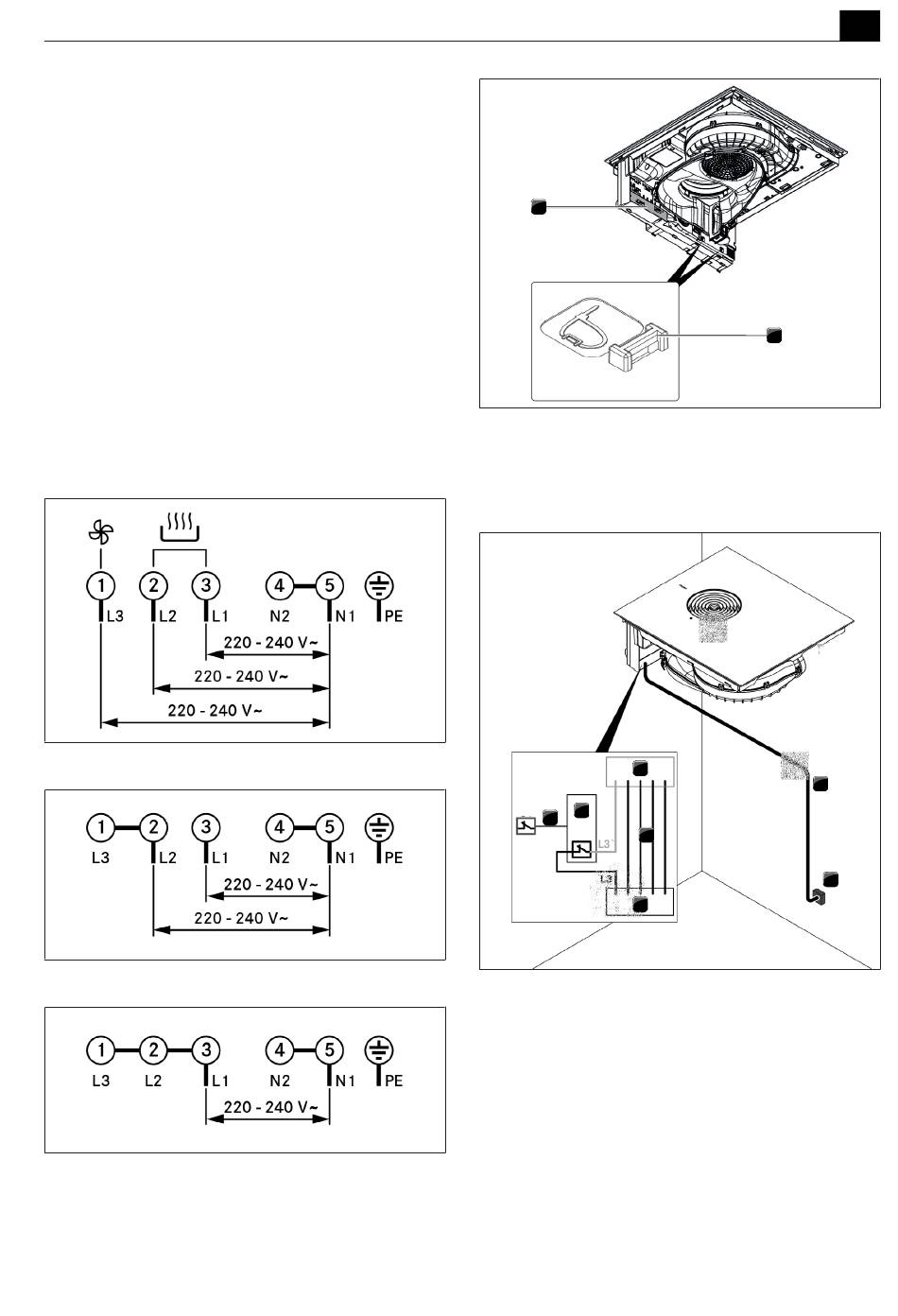

Afb. 9.35
Aansluitschema 3-fasig
Afb. 9.36
Aansluitschema 2-fasig
Afb. 9.37
Aansluitschema 1-fasig
bora.com
1
Afb. 9.38
Elektrische aansluitingen van het kookveld
[1] Afdekking voor netaansluiting
[2] Bevestigingsogen
3
S1
4
5
1
2
Afb. 9.39
Aansluitschema met externe
schakelcontacten
[1] Netaansluitkabel kookveld met kookveldafzuiging
[2] Netaansluiting
[3] Netaansluiting kookveld met kookveldafzuiging
[4] Schakelrelais
[5] Schakelaansluiting S1 en schakelrelais
[S1] Extern schakelcontact
NL
Montage
2
1
2
185
