De buisbeugel en de klem
verwijderen
1.
Verwijder de bout en moer waarmee de
verdeelbuis aan de buisbeugel is bevestigd, en
verwijder de klem
2.
Verwijder de 2 bouten en 2 moeren waarmee de
buisbeugel aan de chassisbeugel is bevestigd
(Figuur 3
of
Figuur
Opmerking:
Gooi de buisbeugel, de klem en
het bevestigingsmateriaal weg.
De verdeelbuis verwijderen
1.
Verwijder de buismoer voor de achtertractiebuis
van de fitting van de verdeelbuis.
2.
Verwijder de buismoer op de verdeelbuis van
de T-fitting in de tractiemotor links vooraan,
en neem de buis van de machine
Figuur
3).
Opmerking:
Gooi de verdeelbuis weg.
3.
Als u de 4WD-schakelaar monteert, ga dan door
met deze procedure. Als u de 4WD-schakelaar
niet gaat monteren, ga dan meteen naar stap
De hydraulische onderdelen monteren (bladz.
7).
(Figuur 3
of
Figuur
2).
2).
(Figuur 2
De tankslang verwijderen
Belangrijk:
Deze procedure is nodig als u de
4WD-schakelaar gaat monteren.
1.
Zet een opvangbak onder het voorste, rechte
uiteinde van de tankslang.
2.
Neem het voorste uiteinde van de tankslang
van de fitting in de tank voor de hydraulische
vloeistof, monteer de fitting op de tank en laat
de hydraulische vloeistof uit de slang lopen.
of
4
1. Fitting hydraulische tank
2. Tankslang
3.
Verwijder het achterste uiteinde met bocht aan
de tankslang van de tussenschotfitting, en
verwijder de tankslang.
4.
Sluit de tussenschotfitting tijdelijk af.
Opmerking:
5

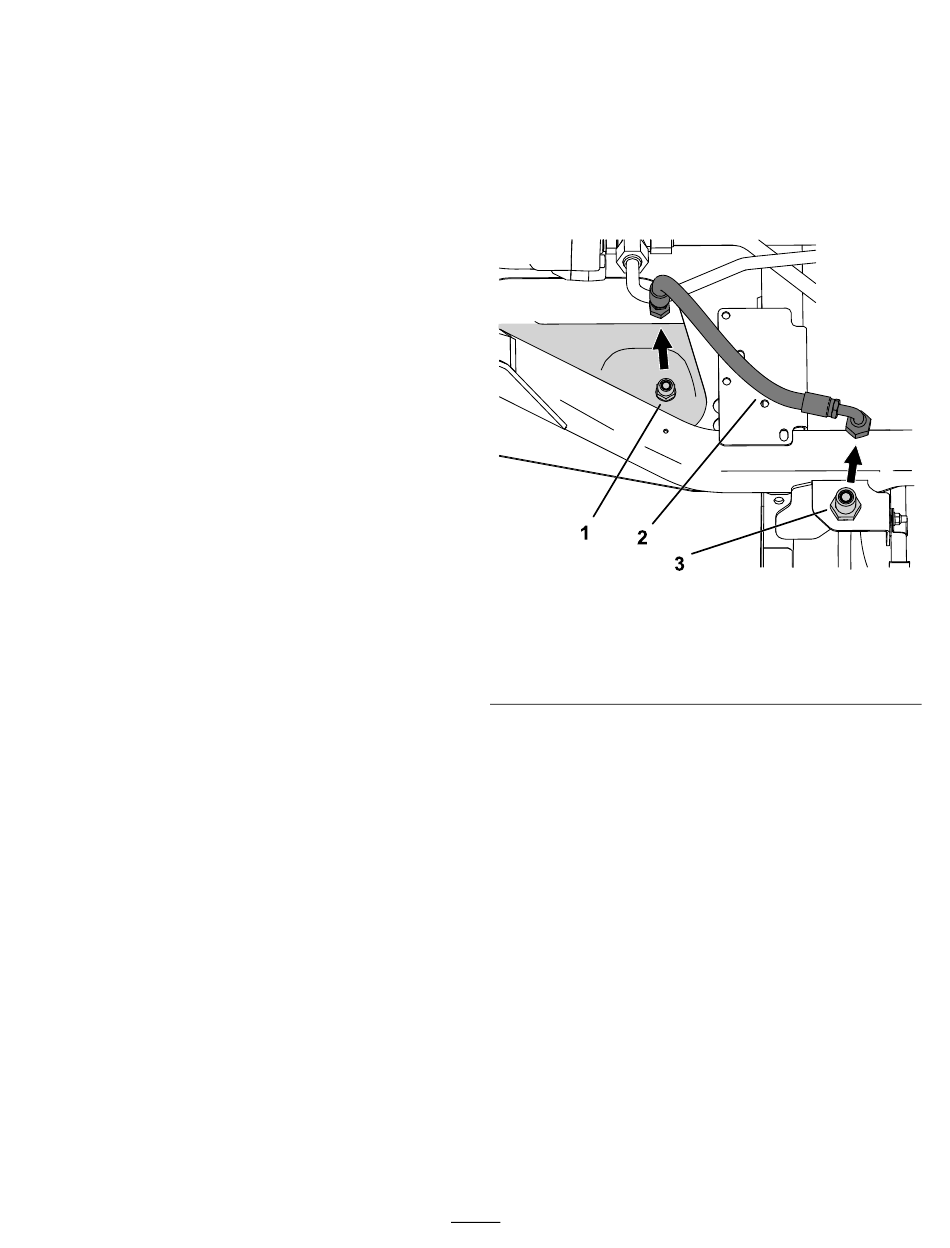

Figuur 4
Onderaanzicht
3. Tussenschotfitting
Gooi de oude tankslang weg.
