De Dwarsbuis Verwijderen; De Buisbeugel En De Klem Verwijderen; De Verdeelbuis Verwijderen - Toro 30876 Installatie-Instructies
Inhoudsopgave

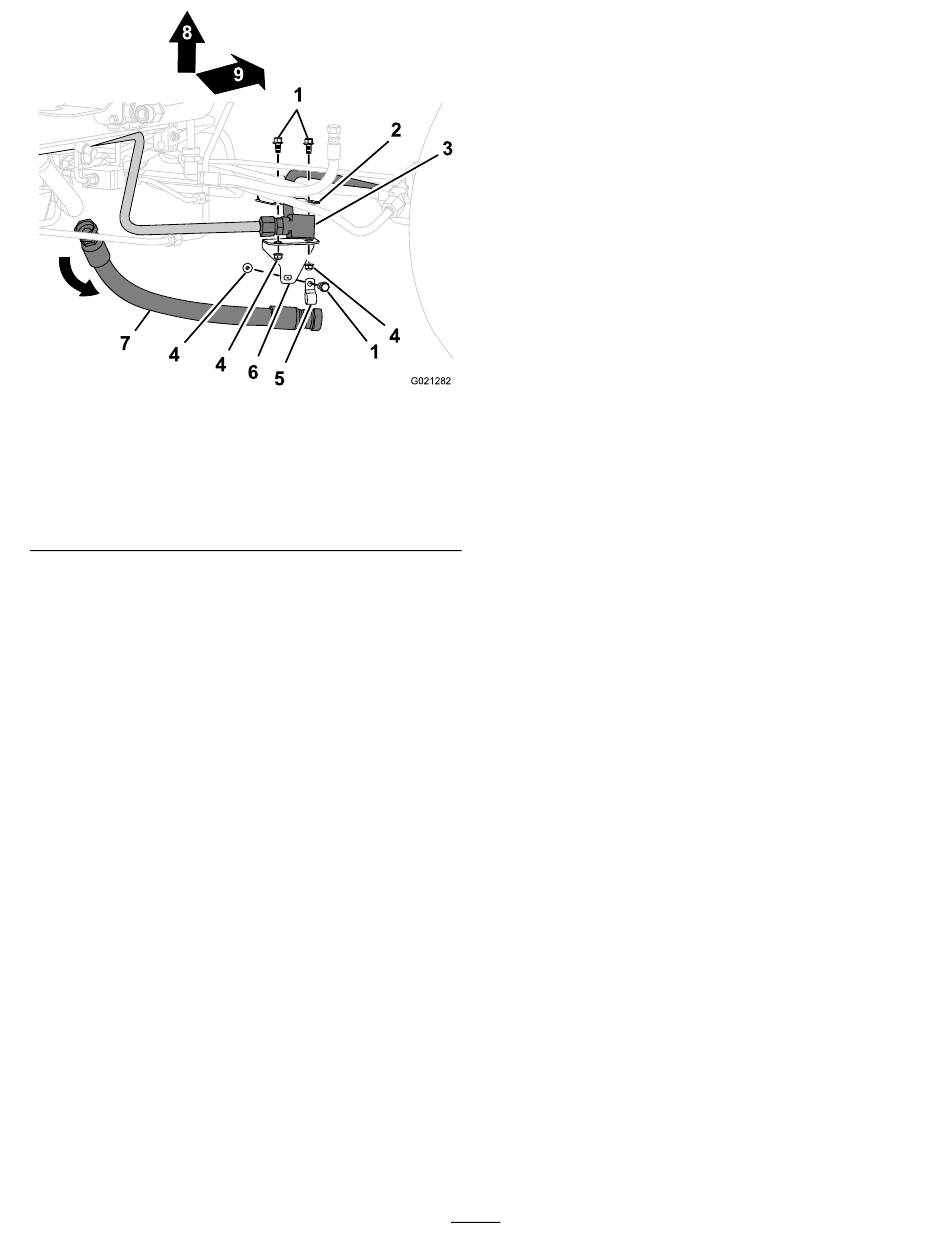

Figuur 2
1. Bouten
2. Chassisbeugel
3. Verdeelbuis
4. Moer
5. Klem
3.
Verwijder het achterste uiteinde van de
drukslang van de fitting in de hydraulische
pomp, en verwijder de drukslang
Figuur
2).
4.
Sluit de pomp en de verdeelbuis tijdelijk af.
Opmerking:
Gooi de oude drukslang weg.
g021282
6. Buisbeugel
7. Drukslang
8. Boven
9. Vooruit
(Figuur 1
en
De dwarsbuis verwijderen
1.
Zet de opvangbak onder de verdeler van de
achtertractie.
2.
Verwijder de buismoer voor de dwarsbuis van
de fitting in de verdeler van de achtertractie
(Figuur
1).
3.
Verwijder de buismoer voor de filterbuis van
de fitting in de dwarsbuis, en verwijder de
dwarsbuis
(Figuur
Opmerking:
4.
Sluit de fitting in de verdeler van de achtertractie
tijdelijk af.
De buisbeugel en de klem
verwijderen
1.
Verwijder de bout en moer waarmee de
verdeelbuis aan de buisbeugel is bevestigd, en
verwijder de klem
2.
Verwijder de 2 bouten en 2 moeren waarmee de
buisbeugel aan de chassisbeugel is bevestigd
(Figuur
2).
Opmerking:
weg.
De verdeelbuis verwijderen
1.
Verwijder de buismoer voor de achtertractiebuis
van de fitting van de verdeelbuis.
2.
Verwijder de buismoer op de verdeelbuis van
de T-fitting in de tractiemotor links vooraan, en
neem de buis van de machine
Opmerking:
3
1).
Gooi de dwarsbuis weg.
(Figuur
2).
Gooi de buisbeugel en de klem
(Figuur
Gooi de verdeelbuis weg.
1).
