9.2.2 De gasdruk
controleren
(vervolg)
OPMERKING: Als u niet
zeker bent van de optiecode
van de gasregelaar (TL71,
AG72, AG73 of AG74) moet
u het bedradingsschema
op de verwarmer bekijken.
Alle optiecodes die worden
beïnvloed door elektrische
stroom staan onder op
het bedradingsschema
vermeld (achter het model
en de afmetingen van het
apparaat).

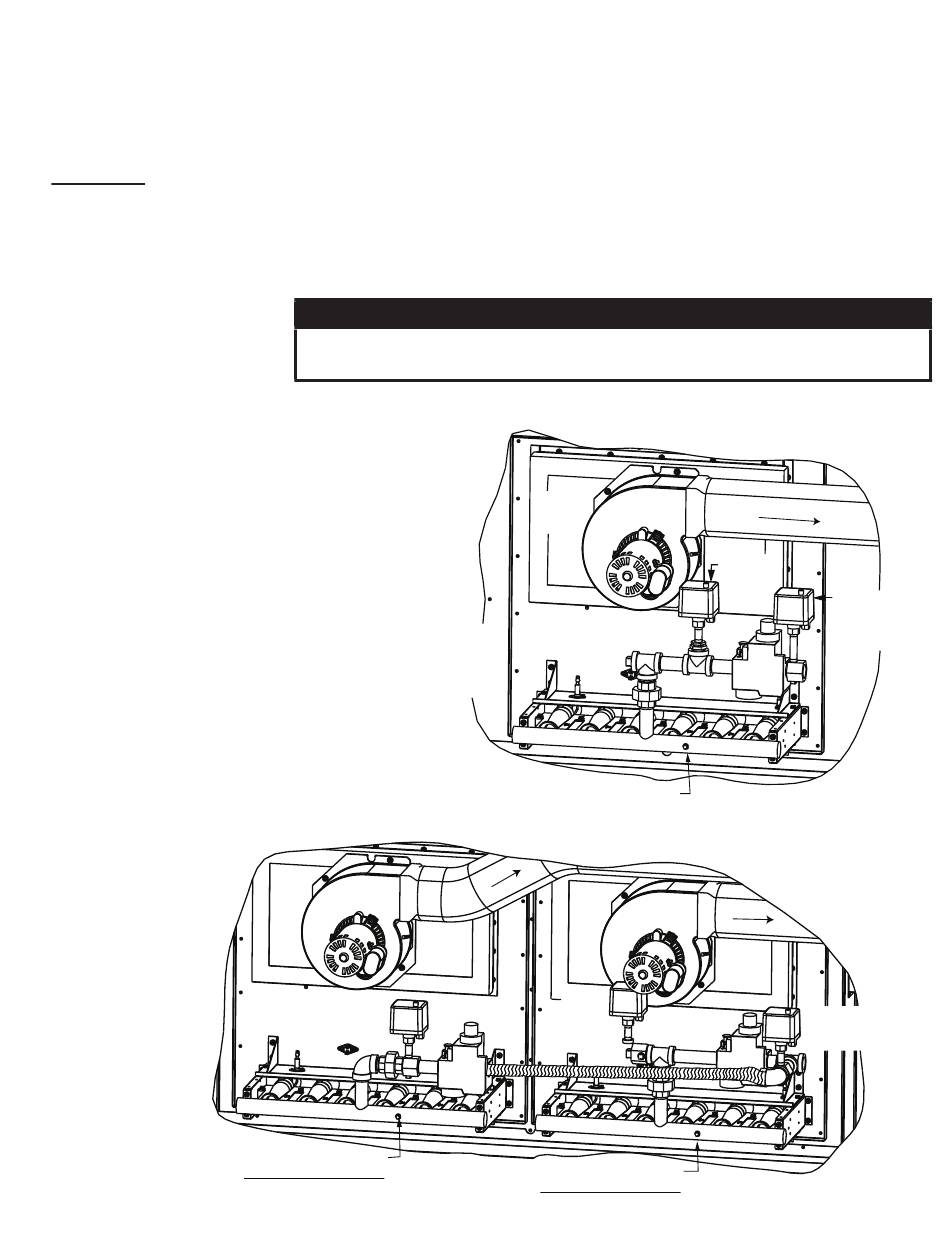

FIGUUR 23 - Spruitstukken
met gefaseerde regelaar optie
AG71 (2-traps regelaar, enkele
verwarmingssectie) en optie
AG72 (4-traps regelaar, dubbele
verwarmingssecties)
OPMERKING: De
afgebeelde spruitstukken
zijn voor niet-condenserende
verwarmingssecties met
standaardeffi ciëntie. Volg
dezelfde stappen voor het
meten van de inlaatdruk
op condenserende
verwarmingssecties met hoge
effi ciëntie.
Dubbele verwarmingssectie
Spruitstuksamenstel met 4
trappen optie AG72
Inlaatdruk meten
De inlaatgasdruk kan niet worden gemeten totdat de verwarmer actief is. Deze procedurestap
is opgenomen in de stappen van 'Checklist - opstart', hoofdstuk 10.5.2. Bij uitvoering van deze
opstartstap selecteert en volgt u de instructies die gelden voor de gasregelaaroptie op het appa-
raat.
• Twee- en viertrapse opties AG71 en AG72 (alleen van toepassing op model YDSA)
• Opties voor elektronische modulatieregelaar AG73 en AG74 (van toepassing op model
YDHA, YDMA en YDSA)
Gasdrukmetingen moeten worden uitgevoerd met een digitale drukmeter. Er zijn mogelijk twee
drukmeters nodig.
BELANGRIJKE OPMERKINGEN: Voer op apparaten met twee verwarmingssecties gasdruk-
metingen uit met beide secties in bedrijf.
De inlaatdruk moet overeenkomen met de waarden in de tabel op pagina 48 voor modelgrootte,
gastype en gasregelaaroptie of met de informatie op het typeplaatje.
De inlaatdruk mag nooit hoger zijn dan de waarde die is vermeld
in de tabel op pagina 48 (of zoals aangegeven op het typeplaatje).
Enkele verwarmings-
sectie Spruitstuk-
samenstel met 2 trap-
pen optie AG71
Ventilator-
samenstel
Optionele schakelaar
voor hoge gasdruk
Ontsteking-
Aanslag
mechanisme
Drukkraan spruitstuk
verwarmingssectie 2
WAARSCHUWING
Ventilator-
Rookgas-
samenstel
verzamelkast
Aanslag
Ontstekingmechanisme
Drukkraan spruitstuk
Optionele
schakelaar
voor hoge
gasdruk
Ontsteking-
2-traps
Aanslag
klep
Drukkraan spruitstuk
verwarmingssectie 1
Optionele
schakelaar
voor hoge
gasdruk
2-traps
gasklep
Ventilator-
samenstel
2-traps
klep
P125,1604,NL, Pagina 39
Optionele
schakelaar
voor lage
gasdruk
Optionele
schakelaar voor
lage gasdruk
