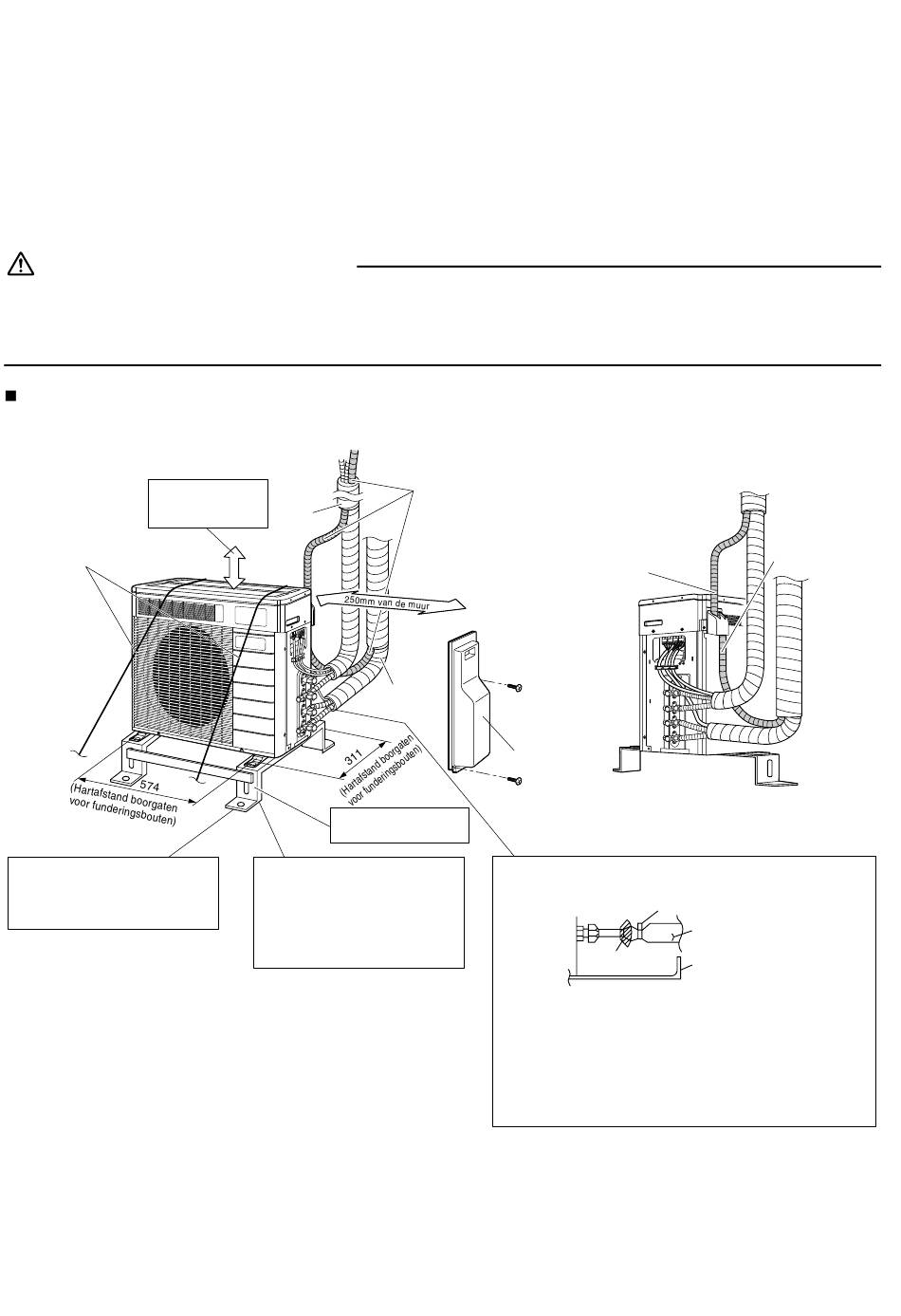

Tekeningen voor de Installatie van de
Buitenunit
1.
Aandachtspunten bij het monteren van de slang voor bevochtigen.
• Het vocht op de buitenunit wordt bij bevochtigen samen met de lucht om de buitenunit naar de binnenunit getransporteerd.
Monteer de buitenunit op en schone en bewegingsluwe locatie.
• Gebruik de bevochtigerslang die verkrijgbaar is als optionele accessoire. (KPMH996A10S (10m set), KPMH996A15S
(15m set))
VOORZORGSMAATREGELEN
Sluit de vertakkingsleidingen en de buitenunit niet op elkaar aan bij het installeren van leidingen zonder dat een binnenunit wordt
aangesloten die later alsnog aangesloten moet worden.
Voorkom dat vuil of vocht in de aansluitingen van de vertakkingsleidingen kan binnendringen.
Meer informatie vindt u in "Aandachtspunten bij het installeren van koelmiddelleidingen" op pagina 9.
Installatie van de bevochtigerslangen, respectievelijk in bovenwaartse richting in RUIMTE A en beneden-
waartse richting in RUIMTE B.
<Voorkant>
Houd een vrije
afstand tot het
plafond van 300mm.
Staaldraad
Als het gevaar bestaat dat het
apparaat kan vallen of omvallen, moet
het worden bevestigd met
funderingsbouten, een staalkabel of
vergelijkbaar product.
3
Bevochtigerslang
RUIMTE A
RUIMTE B
Instelbare montagevoet
(afzonderlijk leverbaar)
Als de locatie geen goede waterafvoer
heeft, moet het apparaat op een
vlakke, horizontale montagevoet (of
een plastic verhoging) worden
geplaatst. Installeer de buitenunit
waterpas. Als u dat niet doet kan
waterlekkage of ophoping van water
ontstaan.
<Achterkant>
Bevochtigerslang
RUIMTE A
Deksel van de afsluiter
Isoleer ook de aansluiting op de buitenunit.
Klemmen
Tape
Gebruik tape of isolatiemateriaal op alle
verbindingen om te voorkomen dat lucht tussen
de koperen leidingen en de isolatiebuis kan
komen.
Doe dit altijd wanneer de buitenunit hoog is
geïnstalleerd.
Bevochtigerslang
RUIMTE B
eenheid: mm
Isolatiebuis
Deksel van de afsluiter
■Nederlands
