Richtlijnen voor het Installeren van de
Buitenunit

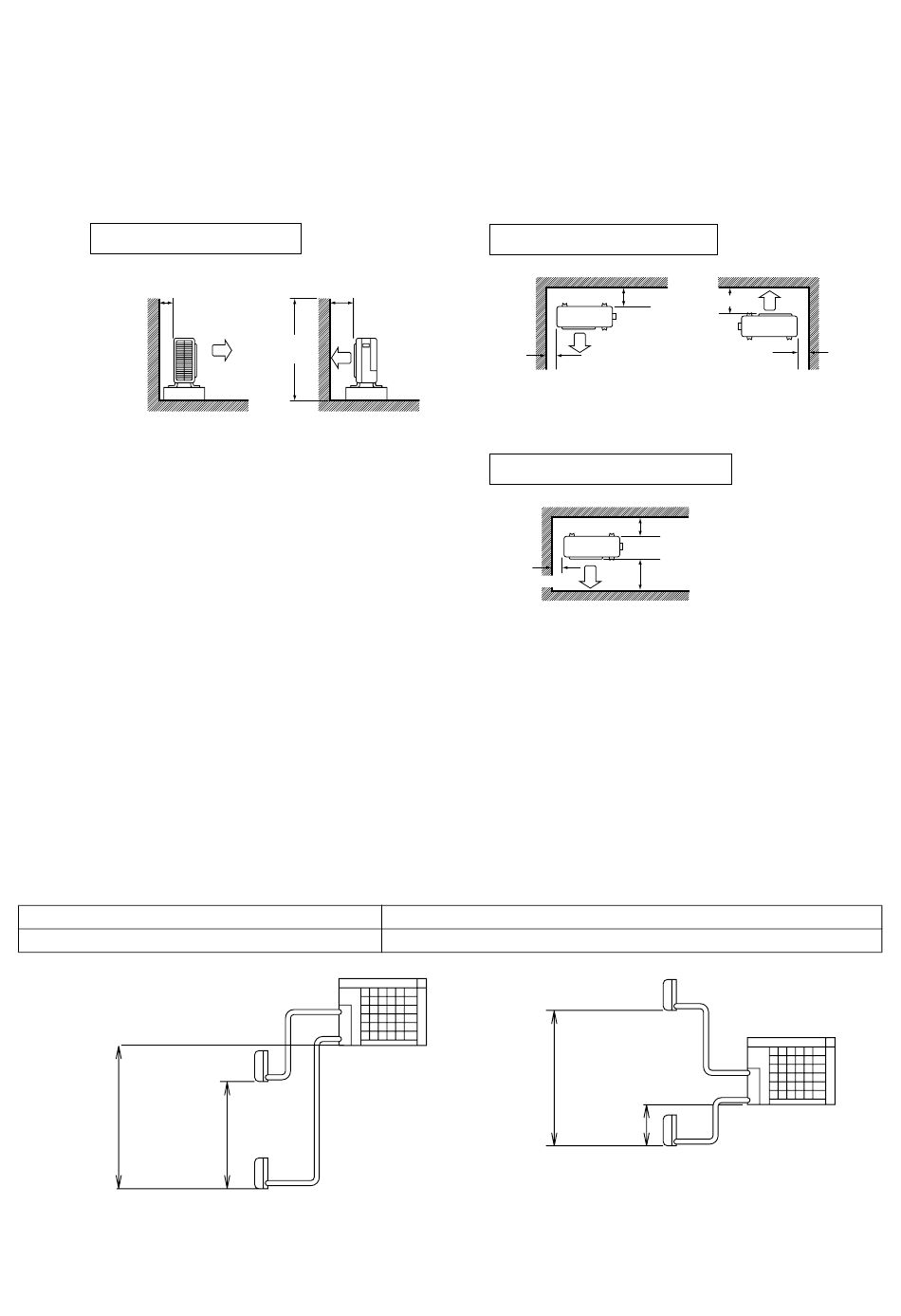

• Als er een muur of een ander obstakel in de weg staat van de luchtinlaat of de luchtuitlaat, dient u de installatie richtlijnen
hieronder te volgen.
• Bij montage in situaties als weergegeven in de onderstaande afbeeldingen moet de muurhoogte aan uitlaatzijde minimaal
1200mm hoog zijn.
Muur aan een kant
Minstens 50
Zo Bepaalt u de Installatielocatie voor
de Binnenunits
• De maximaal toegestane lengte van de koelmiddelleidingen en het maximaal toegestane hoogteverschil tussen de buiten- en bin-
nenunits zijn hieronder weergegeven.
(Hoe korter de koelmiddelleidingen, hoe beter. Maak de aansluitleidingen altijd zo kort mogelijk. Minimale toegestane leidin-
glengte per ruimte is 3m.)
Leidingen naar elk van de binneneenheden
Totale lengte van leidingen tussen alle eenheden
Niveauverschil:
Max. 15m
Niveauverschil:
Max. 7,5m
Als de buiteneenheid hoger is geplaatst dan de
binneneenheden.
5
Minstens 100
1200
of minder
Zijaanzicht
Binneneenheid
Buiteneenheid
Muren aan twee kanten
Minstens
100
Minstens 50
Bovenaanzicht
Muren aan drie kanten
Minstens 150
Minstens 300
Minstens 50
Bovenaanzicht
RUIMTE A, B: max. 15m
max. 30m
Niveauverschil:
Max. 15m
Niveauverschil:
Max. 7,5m
Binneneenheid
Als de buiteneenheid anders geplaatst is.
(Als deze lager is dan één of meer
binneneenheden.)
Minstens 150
Minstens 50
eenheid: mm
Buiteneenheid
■Nederlands
