Helix 4000 Q4 15°
Installatie
Verwijder alle verpakkingsmaterialen van de Helix 4000 Q4. Controleer of alle schuimplastic en
opvulmaterialen verwijderd zijn. Sluit alle kabels aan.
Steek de stekker niet in het stopcontact tot het gehele systeem goed is opgesteld en aangesloten.
Haal altijd de stekker uit het stopcontact voordat u het apparaat schoonmaakt of reparaties uitvoert.
Schade als gevolg van het niet naleven van deze instructie valt niet onder de garantie.
Instellingen en gebruik
Volg de onderstaande aanwijzingen aangezien deze betrekking hebben op de besturingsstand van uw
voorkeur.
Voordat u de stekker in het stopcontact steekt, moet u altijd controleren of de netspanning overeenkomt
met de specificaties van het product. Gebruik een product dat bedoeld is voor 120 V niet op een
netspanning van 230 V, of omgekeerd.
Besturingsstanden
Er zijn 6 standen:
Eén Helix 4000 Q4 (automatisch afspelen + ingebouwde programma's)
01) Bevestig het apparaat aan een stevige truss. Laat minstens 0,5 meter vrij aan alle kanten voor een
goede luchtcirculatie.
02) Gebruik altijd een veiligheidskabel (bestelnummer 70140 / 70141).
03) Steek de stekker van de voedingskabel in een passend stopcontact.
04) Als de Helix 4000 Q4 niet is aangesloten via een DMX-kabel werkt deze als standaloneapparaat.
05) Zie pagina's 20 en 21 voor meer informatie.
Eén Helix 4000 Q4 (handmatige stand)
01) Bevestig het apparaat aan een stevige truss. Laat minstens 0,5 meter vrij aan alle kanten voor een
goede luchtcirculatie.
02) Gebruik altijd een veiligheidskabel (bestelnummer 70140 / 70141).
03) Steek de stekker van de voedingskabel in een passend stopcontact.
04) Als de Helix 4000 Q4 niet is aangesloten via een DMX-kabel werkt deze als standaloneapparaat.
05) Zie pagina 20 voor meer informatie over de functies in de handmatige stand.
Meerdere Helix 4000 Q4's (master-slavebesturing)
01) Bevestig het apparaat aan een stevige truss. Laat minstens 0,5 meter vrij aan alle kanten voor een
goede luchtcirculatie.
02) Gebruik altijd een veiligheidskabel (bestelnummer 70140 / 70141).
03) Steek de stekker van de voedingskabel in een passend stopcontact.

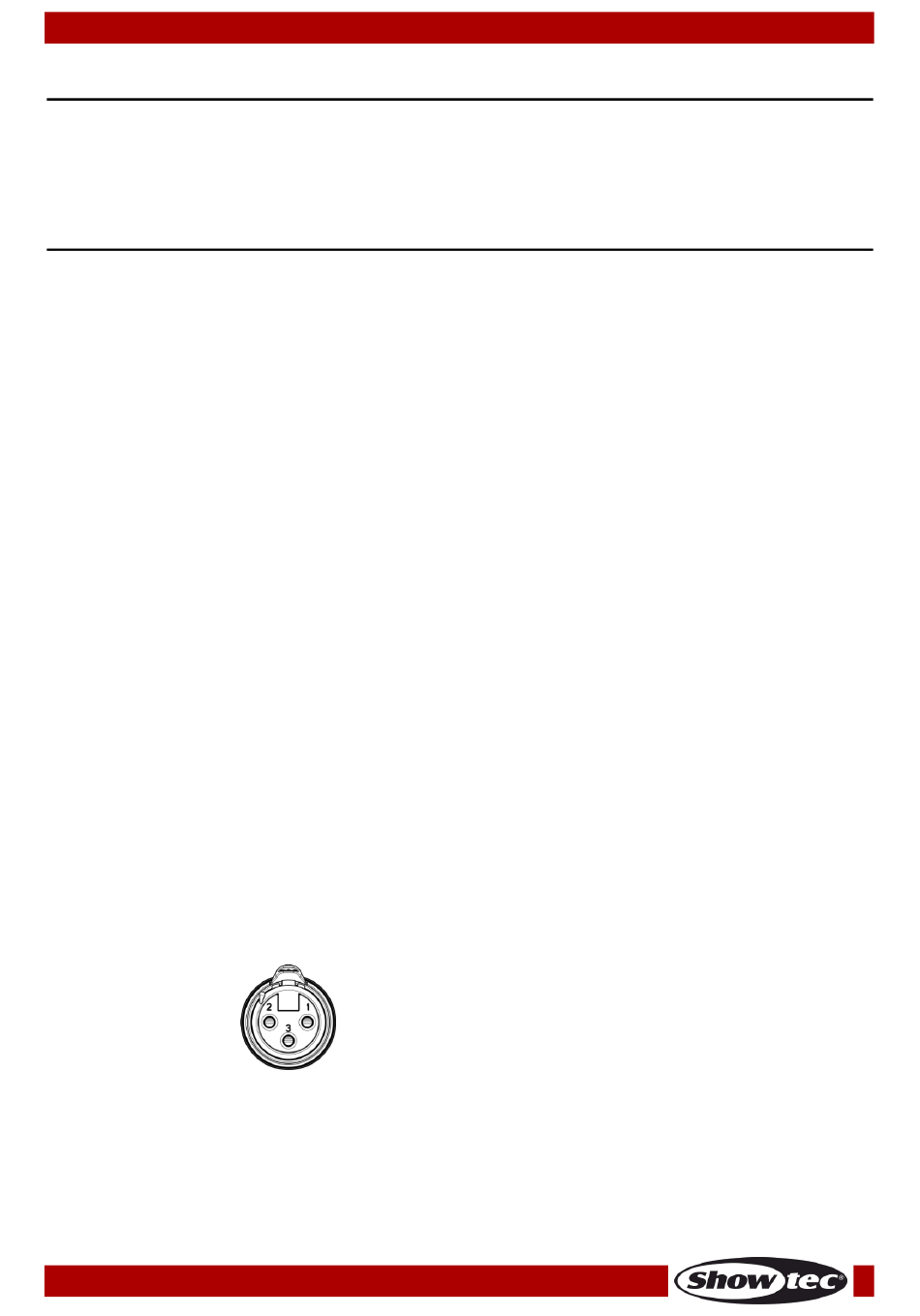

04) Gebruik een 3-polige XLR-kabel om de Helix 4000 Q4's aan te sluiten.
De pennen:
05) Koppel de apparaten zoals getoond in (Afb. 3) op pagina 11. Sluit een DMX-signaalkabel van de
'DMX out' van het eerste apparaat aan op de aansluiting 'DMX in' van het tweede apparaat.
Herhaal dit proces voor het koppelen van het tweede en derde apparaat. U kunt dezelfde functies
gebruiken op het masterapparaat, zoals beschreven op pagina's 20 en 21. Dit betekent dat u op het
master-apparaat de door u gewenste stand instelt en alle slaves reageren hetzelfde als het
masterapparaat.
Bestelcode: 43720
Automatisch afspelen
Ingebouwde programma's
Handmatige stand
Master/slave
DMX512 (4, 6 of 8 kanalen)
Besturing via Wireless DMX
01) Aarde
02) Signaal (-)
03) Signaal (+)
10
