Helix 4000 Q4 15°

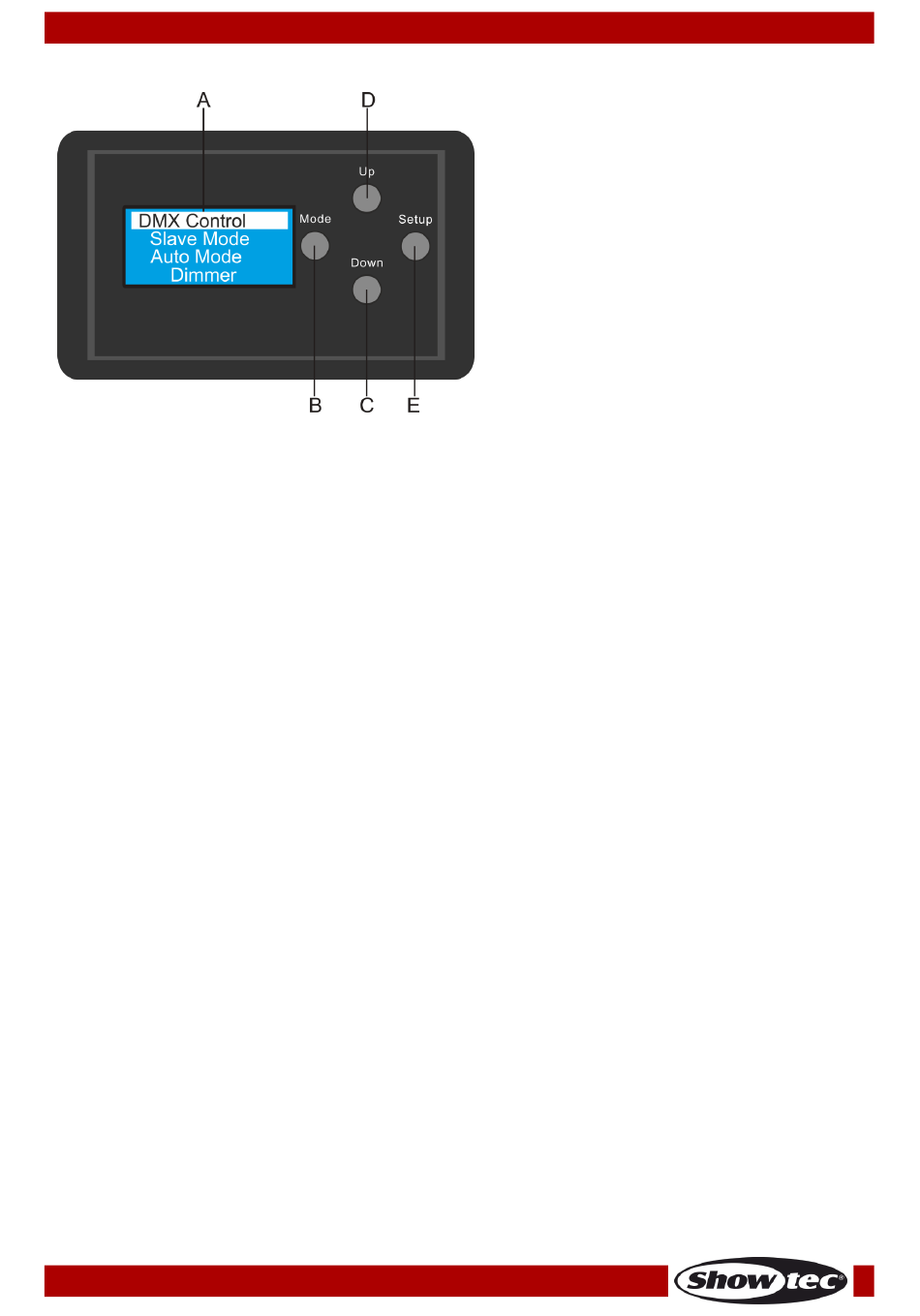

Bedieningspaneel
DMX-besturingsstand
De fixtures worden individueel aangestuurd via een datalink en aangesloten op de controller. De fixtures
reageren op het DMX-signaal uit de controller. (Als u het DMX-adres selecteert en opslaat, geeft de
controller de volgende keer het opgeslagen DMX-adres weer.)
DMX-adrestoewijzing
Met het bedieningspaneel op de achterkant van het apparaat kunt u het DMX-fixtureadres toewijzen. Dit
is het eerste kanaal waarmee de Helix 4000 Q4 zal reageren op de controller.
Merk op dat het apparaat over 8 kanalen beschikt als u de controller gebruikt.
Zorg ervoor dat u de DMX-adressen goed instelt als u meerdere Helix 4000 Q4's gebruikt.
Het DMX-adres van de eerste Helix 4000 Q4 dient daarom 1 (001) te zijn, het DMX-adres van de tweede
Helix 4000 Q4 moet 1+8=9 (009) zijn, het DMX-adres van de derde Helix 4000 Q4 9+8=17 (017), enz.
Voorkom overlappende kanalen, om elke Helix 4000 Q4 correct aan te kunnen sturen. Als er twee of
meer Helix 4000 Q4's hetzelfde adres hebben, zullen deze hetzelfde werken.
Besturing:
Nadat u een adres hebt toegewezen aan alle Helix 4000 Q4-fixtures, kunt u deze gebruiken via uw
verlichtingscontroller.
Let op: Na het inschakelen detecteert de Helix 4000 Q4 automatisch of er DMX 512-data worden
ontvangen. De oorzaak van het probleem is mogelijk:
De XLR-kabel van de controller is niet aangesloten op de ingang van de Helix 4000 Q4.
De controller is uitgeschakeld of defect, de kabel of de aansluiting is defect of de signaalkabels in
de invoerstekker zijn omgewisseld.
Let op: U moet een XLR-eindplug (met 120 Ohm) in de laatste fixture plaatsen voor een goede
datatransmissie over de DMX-datalink.
Bestelcode: 43720
A. Lcd-display
B. Mode-knop
C. Omlaag
D. Omhoog
E. Setup-knop
Afb. 06
16
