Fan Coil-actor FCA 2
6.9.2 Gedrag van de P-regelaar
Max. 4l/Min.
21l
P-band (Xp)
17l
15l

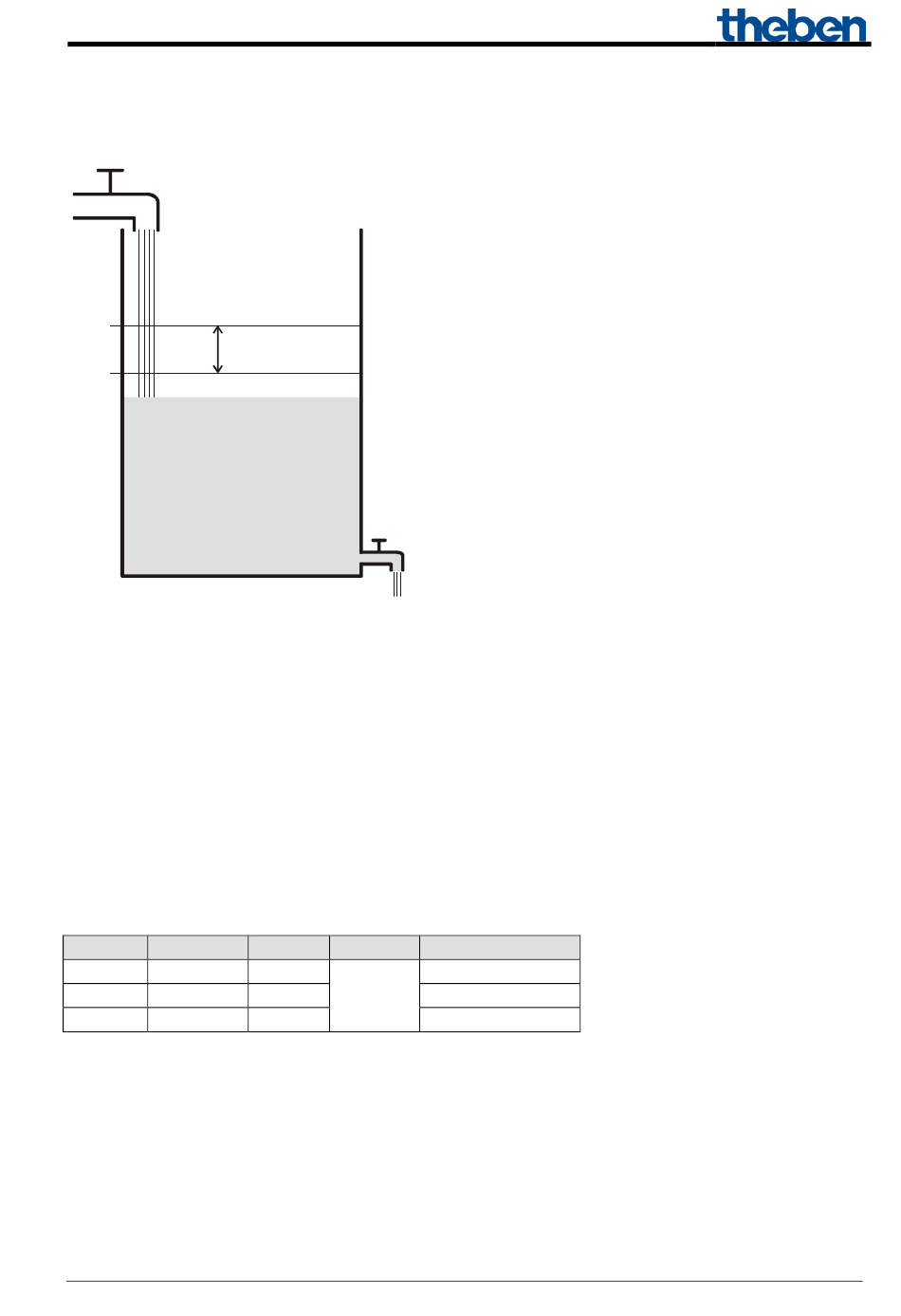

Afbeelding 21
Als de vulhoeveelheid 15 l is, bedraagt de regelafwijking 21 l – 15 l = 6 l
Omdat onze werkelijke waarde onder de bandbreedte ligt, zal de regelaar de aanvoer met 100%
d.w.z. met 4 l/minuut regelen.
De aanvoerhoeveelheid (= stelgrootte) wordt berekend aan de hand van de regelafwijking
(gewenste waarde – werkelijke waarde) en de bandbreedte.
stelgrootte = (regelafwijking/bandbreedte) x 100
Aan de hand van de volgende tabellen worden de reactie en daardoor ook de grenzen van de P-
regelaar duidelijk.
Tabel 71
Vulstand Stelgrootte Aanvoer Verliezen Toename vulstand
15 l
100%
19 l
50%
20 l
25%
In de laatste regel kan men zien dat de vulstand niet meer kan toenemen omdat de aanvoer net
zoveel water laat toestromen als er door verliezen kan wegstromen.
Het gevolg is een blijvende regelafwijking van 1 l; de gewenste waarde kan nooit worden bereikt.
Als de verliezen 1 l hoger zouden zijn, dan zou de blijvende regelafwijking met dezelfde waarde
stijgen en de vulstand zou de 19 l-markeirng nooit overschrijden.
In een ruimte zou dit betekenen dat de regelafwijking met dalende buitentemperatuur toeneemt.
Stand: mrt-20 (wijzigingen voorbehouden)
Gewenst
Werkelijk
Verliezen
4 l/min
2 l/min
1 l/min
1 l/min
1l/Min
3 l/min
1 l/min
0 l/min
