4 - CENTRAL DE COMANDO
A PD14 está equipada com um monitor o qual permite, para
além de uma fácil programação, a constante monitorização do
estado das entradas; além disso, a estrutura dos menus permite
uma simples regulação dos tempos de trabalho e das lógicas de
funcionamento.
Na observância das normas europeias em matéria de segurança
eléctrica e compatibilidade electromagnética (EN 60335-1,
EN 50081-1 e EN 50082-1), o PD14 é caracterizado pelo total
isolamento eléctrico do circuito de baixa tensão (incluindo os
motores) a partir da tensão de rede.
Outras características:
• Alimentação protegida contra curto-circuitos no quadro
eléctrico, motores e acessórios ligados.
• Ajuste da potência, regulando a corrente.
• Detecção de obstáculos através do controlo da corrente no
motor (amperimétrico e codificador).
• Aprendizagem automática da posição de fim de curso.
• Teste dos dispositivos de segurança (fotocélulas e badas) antes
de cada abertura.
• Desactivação das entradas de segurança através do menu
de configuração: não é necessário ligar em ponte os bornes
relativos à segurança que não foi instalada, basta desactivar a
função do respectivo menu.
• Possibilidade de funcionamento na ausência de tensão de rede
através paquete baterias opcional (código 161212)
• Saída em baixa tensão utilizável para uma luz-piloto ou luz de
sinalização de 24V.
• Relé auxiliar com lógica programável para luzes de cortesia,
luzes de sinalização ou outras utilizações.
• Função ENERGY SAVING
• Funcionamento sincronizado de dois motores utilizando o
módulo opcional SYNCRO
m
A instalação do quadro eléctrico, dos dispositivos de
segurança e dos acessórios deve ser feita com a alimentação
desligada.
4.1 - ALIMENTAÇÃO
A central deve ser alimentada por uma linha eléctrica de
230V-50Hz (120V - 50/60Hz para os modelos de 120V), protegida
com disjuntor magnetotérmico diferencial, de acordo com as
normas em vigor.
Ligar os cabos de alimentação aos terminais L e N.
Ligar o cabo de terra ao terminal

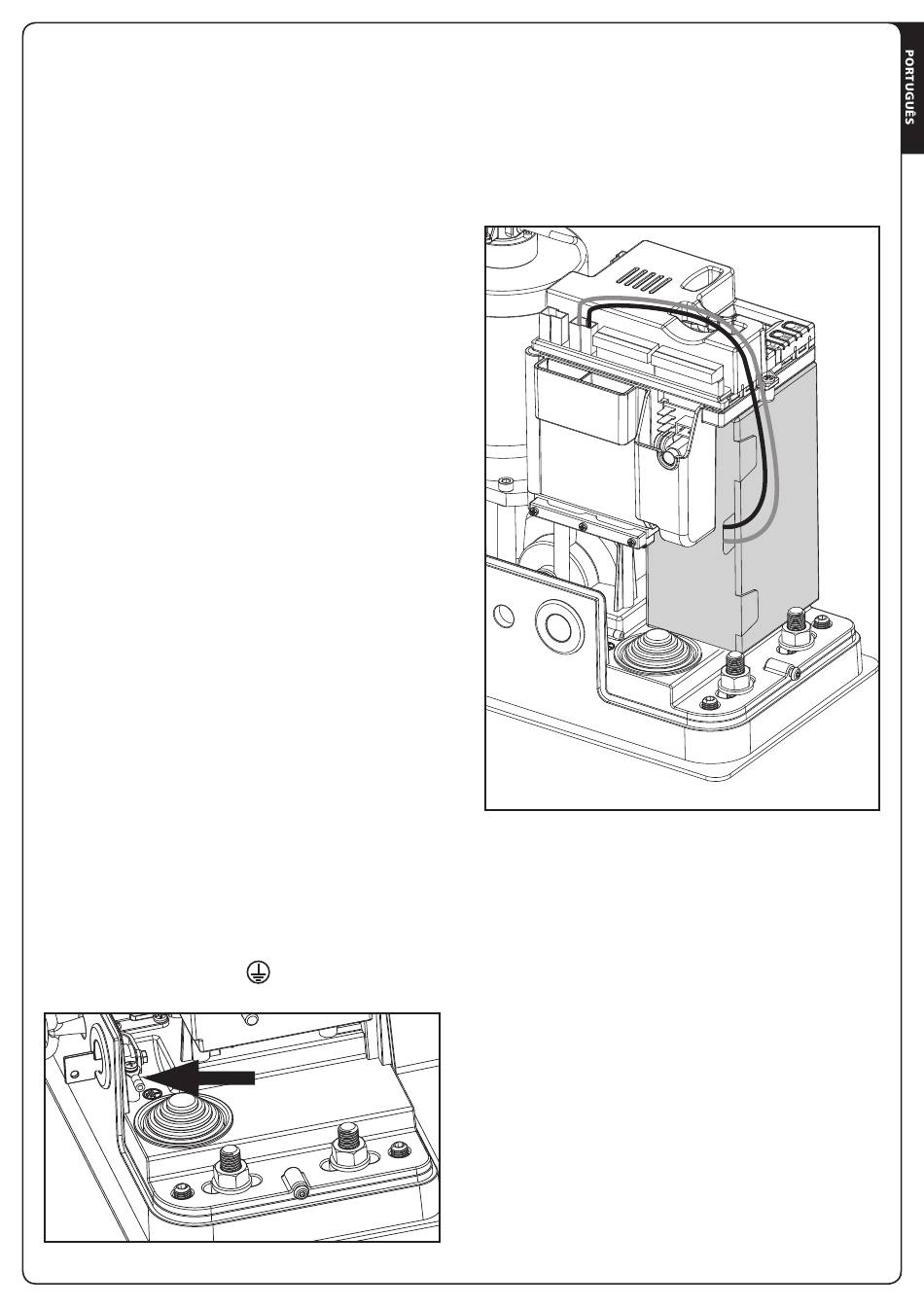

4.2 - ALIMENTAÇÃO A BATERIA
No caso de falta de energia o dispositivo pode ser alimentado pelo
grupo de baterias (acessório código 161212).
O grupo de baterias deve ser alojado na respectiva sede, como
representado na figura.
Ligar a ficha do grupo de baterias nos terminais BATTERY da
central.
- 9 -
