9 - MENU DE INSTALAÇÃO (SEt)
Este menu permite efectuar as movimentações do portão
necessárias durante a fase de instalação.
O procedimento de reconhecimento automático permite a
memorização dos limites do curso, baseando-se nos dados
obtidos pelo codificador.
O procedimento de movimentação manual permite o
accionamento do portão em modo de Homem Morto em casos
particulares, como a fase de instalação/manutenção ou uma
eventual avaria das fotocélulas ou perfis.
m
ATENÇÃO: Antes de começar, certificar-se de que os
batentes mecânicos estão instalados correctamente.

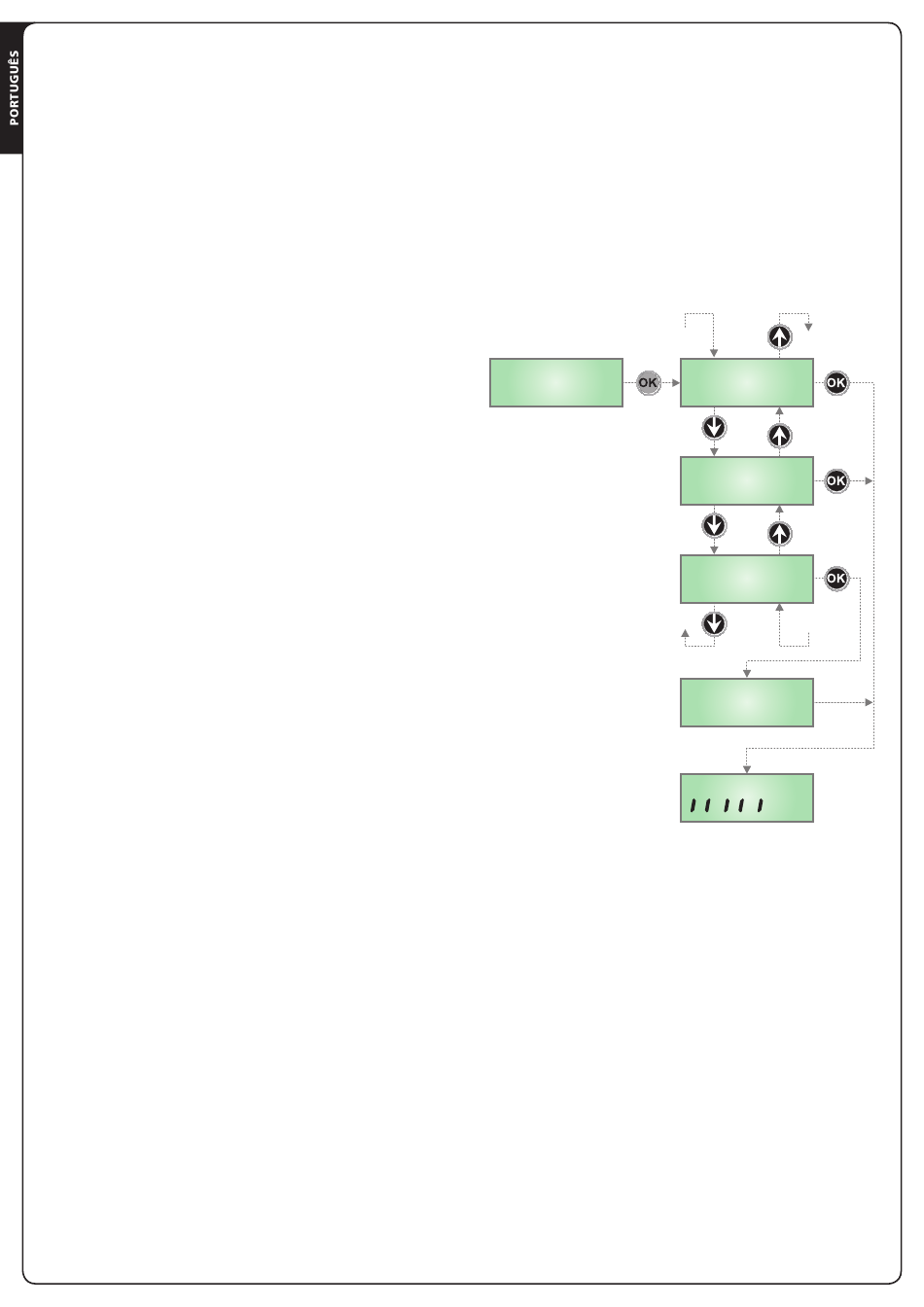

1. Mantenha premida a tecla OK até que o monitor mostre
-SEt
2. Aliviar a tecla OK: o monitor apresenta
apenas se desejar sair deste menu)
h
i
3. Com as teclas
e
, selecione o menu
movimentação manual ou
de reconhecimento automático dos limites do curso.
4. Prima a tecla OK para iniciar o procedimento de escolha.
9.1 - RECONHECIMENTO AUTOMÁTICO DOS
LIMITES DO CURSO
m
ATENÇÃO: para executar o procedimento de
auto-aprendizagem, é necessário desabilitar a interface
i.Adi
ADI através do menu
segurança que sejam controlados através do módulo ADI
durante a fase de auto-aprendizagem, estes não serão
activados.
ATENÇÃO: durante a fase de auto-calibragem dos tempos, o
motor move-se a uma velocidade reduzida.
5. O visor apresenta o painel de controlo e inicia o procedimento
de reconhecimento automático:
5.1 Se o portão não estiver no fim de curso de fecho, o
motor se ativa em fecho com velocidade reduzida até
atingir o fim de curso
5.2 O portão é activado em modo de abertura até atingir o
fim de curso de abertura.
5.3 O portão é activado em modo de fecho até atingir o fim
de curso de fecho.
7. Se o sensor de obstáculos foi habilitado, no display será
visualizado o valor sugerido para o sensor de obstáculos.
Se não for executada nenhuma operação durante 20 segundos
a central sai da fase de programação sem gravar o valor
sugerido.
8. O valor sugerido pode ser modificado com as teclas
premindo a tecla OK é confirmado o valor visualizado e o
SEnS
monitor apresenta
i
9. Manter premida a tecla
até que o monitor apresente
depois premir a tecla OK, seleccionar o título
tecla OK para sair da programação memorizando o valor dos
sensores.
m
ATENÇÃO: Se se deixar que a central saia da
programação por time out (1 minuto) o sensor de
obstáculos voltam ao valor que estava programado antes
de executar a auto-aquisição (segundo os valores pré-
definidos o sensor è desactivado). As posições de fim de
curso em abertura e fecho, pelo contrário, ficam sempre
memorizados.
ESC
(premir a tecla OK
Mov
para activar a
APPr
para iniciar o procedimento
. Caso existam dispositivos de
h
e
FinE
Si
e premir a
9.2 - MOVIMENTAÇÃO MANUAL
m
ATENÇÃO: quando este procedimento é activado, os
sistemas de segurança não estão ativos.
5. O visor apresenta
6. Mantenha premida a tecla
abertura ou a tecla
7. Liberte a tecla para parar o portão.
8. Para sair deste menu, prima OK.
NOTA: se o motor não for movimentado durante mais de
um minuto, o procedimento termina automaticamente.
-SEt
i
,
,
- 16 -
MAn
h
para mover o portão em modo de
i
para o fecho.
ESC
APPr
Mov
MAn
