Pomp installeren
3
2
1
Inbouw- en bedieningsvoorschriften Wilo-Atmos PICO

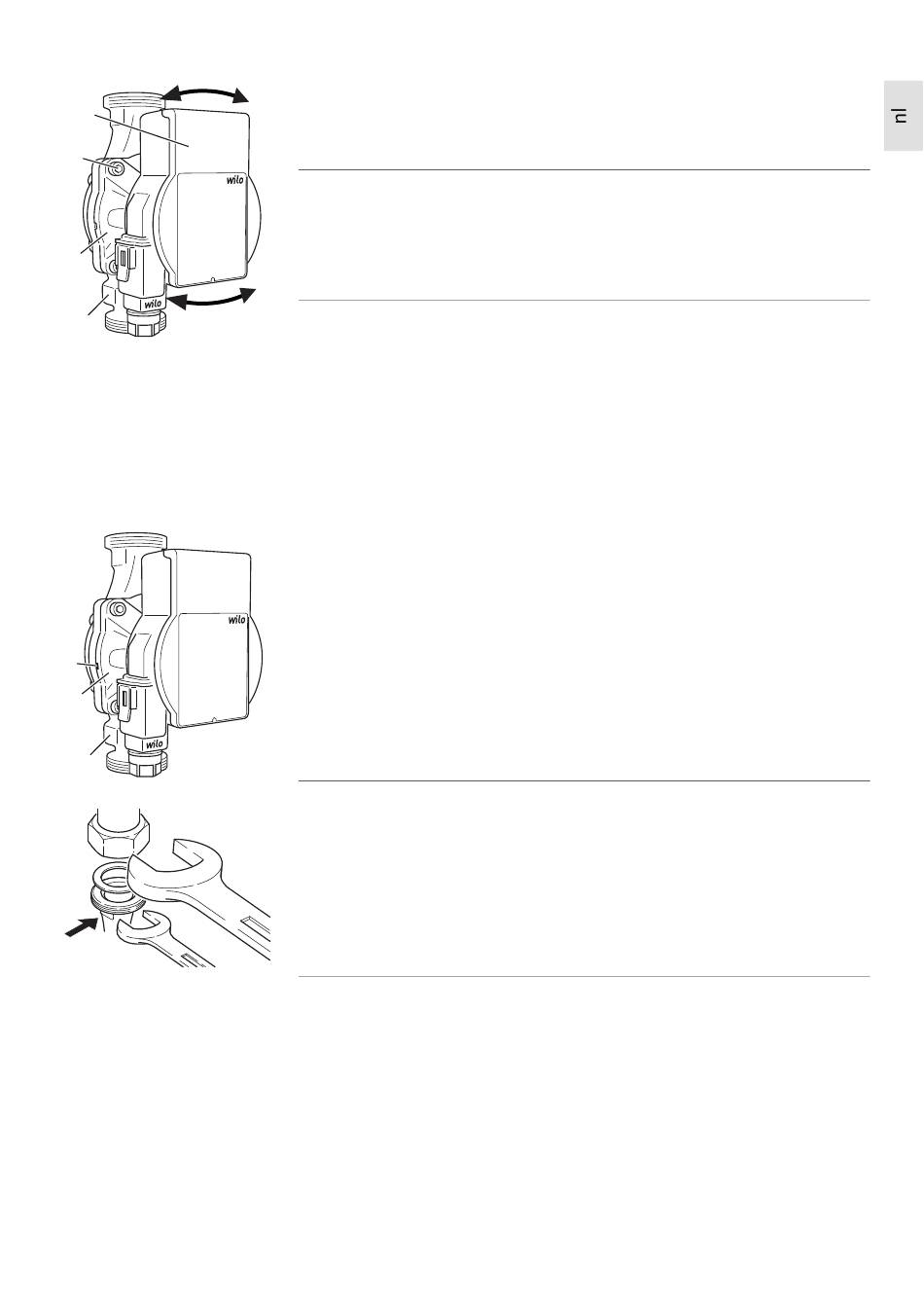

• Houd motorkop (2+6) vast en schroef 4 schroeven
van de behuizing (5) eruit.
VOORZICHTIG!
Schade aan de binnenste afdichting leidt tot lekkage.
• Motorkop (2+6) voorzichtig draaien zonder deze uit
de pompbehuizing (1) te trekken
• Motorkop (2+6) voorzichtig draaien.
• Toegestane inbouwpositie (Fig. 2) en richtingspijl
op het pomphuis (1) in acht nemen.
• Draai de 4 schroeven van de behuizing (5) vast
(4–7,5 Nm).
Bij de installatie op het volgende letten:
• Richtingspijl op het pomphuis (1) in acht nemen.
• Mechanisch spanningsvrij met horizontaal liggende
natlopermotor (2) installeren.
• Afdichtingen aan de schroefdraadaansluitingen plaatsen.
• Leidingkoppelingen erop schroeven.
• De pomp met een steeksleutel tegen verdraaiing
beveiligen en met de leidingen dicht schroeven.
• Indien nodig warmte-isolatieschaal weer aanbrengen.
VOORZICHTIG!
Indien warmte niet goed wordt afgevoerd en er zich
condenswater vormt, kunnen de regelmodule en de
natlopermotor beschadigd raken.
• Natlopermotor (2) niet isoleren voor warmtebehoud.
• Alle openingen voor de condensaatafvoer (3) vrij laten.
