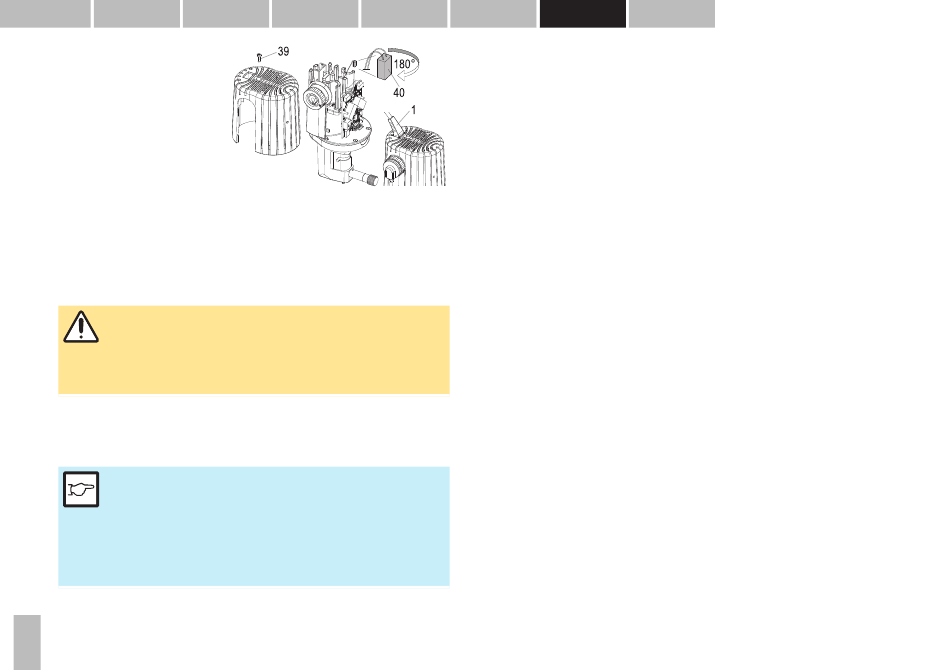

39. Bevestigingsschroef
40. Tweepolige
stekkeraansluiting
Wanneer de middelste led rood
brandt tijdens bedrijf, is de
tweepolige stekkeraansluiting
(40) verkeerd aangesloten.
• Koppel het apparaat los van de netstroom.
• Verwijder het deksel van het belichtingsbovendeel door de bevestigingsschroef
(39) los te draaien.
• Draai de tweepolige stekkeraansluiting (40) 180°.
• Bevestig het deksel van het belichtingsbovendeel met de bevestigingsschroef
(39).
• Sluit het apparaat weer aan op de netstroom.
WAARSCHUWING!
• Houd magnetisch gevoelige opslagmedia (bijv. creditcards) uit de
buurt van de magneten aan de Release Module RM02.
• Alleen door Haag-Streit toegelaten externe medische voedingen die
aan EN 60601-1 voldoen, mogen worden gebruikt.

4.4.1 Stapsgewijze bekabeling

• Release Module RM02 via de kruisslede van de spleetlamp plaatsen. Vier
magneten dienen als fixatie.
AANWIJZING!
• Op de USB-aansluitingen (59) en (61) mogen geen vreemde USB-
apparaten worden aangesloten.
• Bij BQ 900 spleetlampen met een productiedatum vóór 1998 is de
afdekplaat met schroeven gemonteerd op de kruisdrager. De beide
achterste schroeven moeten vóór plaatsing van de RM02 worden
verwijderd.
10
ITALIANO
ESPAÑOL
PORTUGUÊS
• Steek de stekker van de camerakabel (50) in de bus (59).
• Druk de camerakabel in de kabelhouders (49).
• Computerkabel USB 3.0 (47), apparaatvoedingskabel (46) en hoofdsteunkabel /
• Steek de stekker van de voedingskabel (46) in de bus (60).
• Steek de stekker van de computerkabel USB 3.0 (47) in de bus (61).
• De gevlochten slang stevig aantrekken en aan beide einden een kabelbinder
• De hoofdsteunkabel (42) met het tegenstuk (41) aan de hoofdsteun bevestigen.
• Tafelblad monteren en de spleetlamp op de tafel zetten.
• De computerkabel USB 3.0 (47) op de pc aansluiten.
• Netsnoer (16) op de voedingsadapter (15) aansluiten.
• Sluit de stekker van de voedingseenheid aan op de netstroom.
• De hoofdsteunkabel (1) bij de lampkop inpluggen.
41. Aansluitstekker hoofdsteun
42. Stekker hoofdsteun / LED-
43. Kabelbinder
44. Gevlochten slang
45. Kabel hoofdsteun / LED-belichting
46. Voedingsadapterkabel
47. USB 3.0-computerkabel
48. Camera (niet afgebeeld)
49. Uitsparing aan de microscooparm
50. Stekker camerakabel
51. Release Module RM02
52. RM02 bedrijfsindicatie-led
NEDERLANDS
SVENSKA
LED-belichting / RM02 (45) door de gevlochten slang (44) voeren.
(43) aanbrengen.
belichting / RM02
/ RM02
© HAAG‑STREIT AG, 3098 Koeniz, Switzerland ‑ HS‑Doc. no. 1500.7220551‑04070 – 2021 – 08
53. Aan/Uit-toets
54. Draaiknop, achtergrondverlichting
55. Draaiknop spleetbelichting
56. Keuzetoets A
57. Keuzetoets B
58. Activeringstoets RM02
59. Bus camerakabel
60. Bus voor voedingsadapterstekker
61. Bus computerkabel USB 3.0 micro
B
62. Schoefdraadbout
63. Stekkerbezetting
64. Kabelafdekking
