De luchtmotor repareren
Zet de luchtmotor weer in elkaar
LET OP: Start voor een gemakkelijk montage met
de bovenkap (210) omgedraaid op de werkbank
en zet de luchtmotor omgedraaid in elkaar.

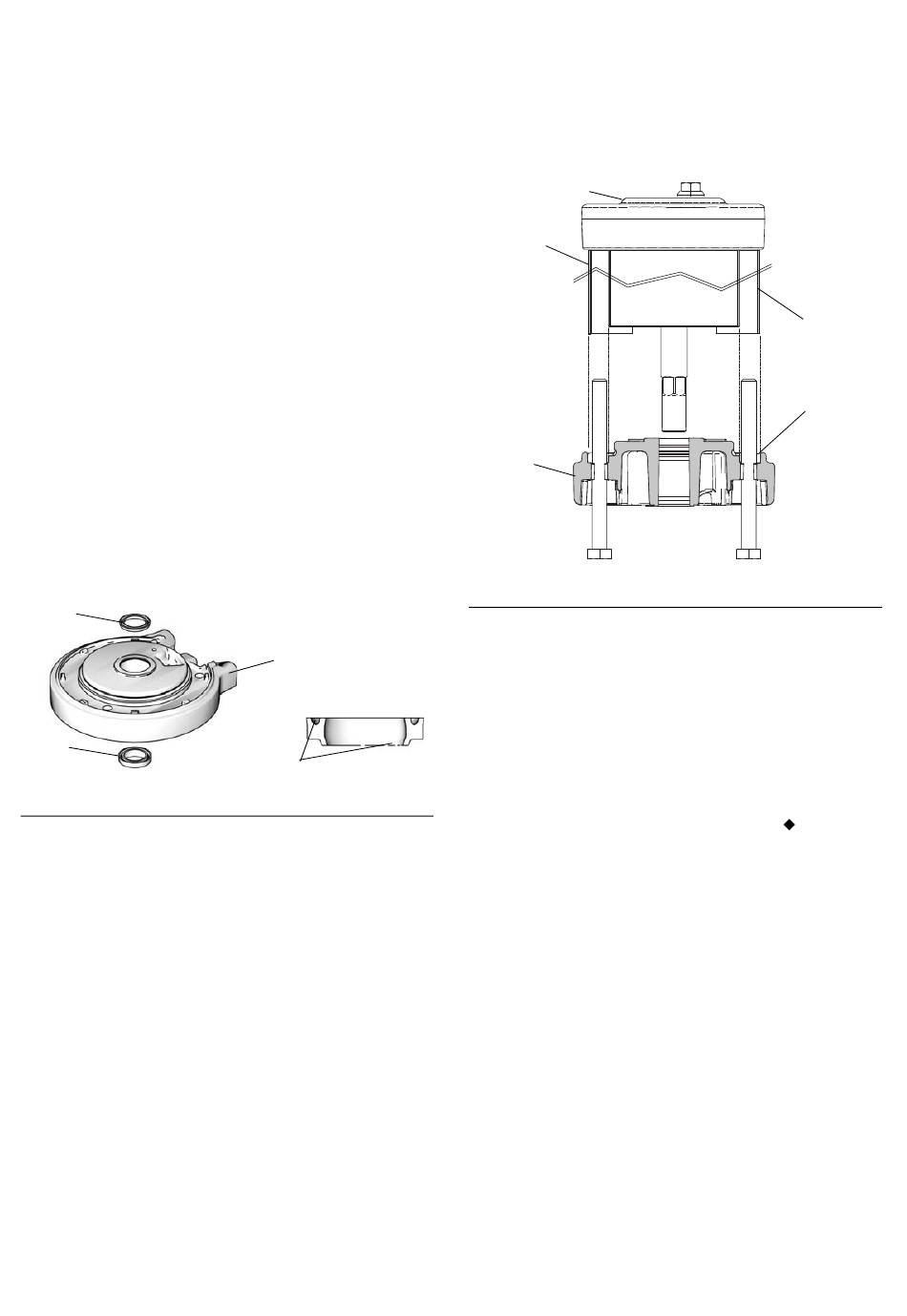

1. Zie A
. 13 op pagina 20. Smeer en installeer
FB
de O-ring (202) op de bovenkap (210).
2. Smeer de binnenkant van de cilinder (205). Laat
de cilinder op de bovenkap zakken (210).
3. Smeer en plaats de O-ring (204) rond de zuiger
(219).
4. Schuif de zuiger (219) omlaag in de cilinder (205).
Let op dat de O-ring (202) goed blijft zitten.
5. Installeer het scherm (206) om de cilinder (205)
en in de groef op de bovenkap (210).
6. Zie A
. 9. Smeer en installeer de nieuwe
FB
U-kapafdichting met flens (207) in de bodem
van het lager in de bodemkap (201). De U-pakking
moet omhoog wijzen en de flens omlaag. Smeer
en installeer nieuwe U-kapafdichting (207) boven
in het lager. De lipjes moeten omhoog gericht zijn.
Lippen wijzen omhoog
207
207
A
. 9: Plaatsing U-kappen van luchtmotor
FB
7. Smeer en installeer de O-ring (202) op de
bodemkap (201).
16
201
ti12755a
U-cup wijst
omhoog.
ti15486a
De flens wijs omlaag.
8. Zie A
. 10. Plaats voorzichtig de bodemkap (201)
FB
op de cilinder (205). Schuif de stang door het lager.
De verschillende vlakken van de boven- en
bodemkappen moeten zijn uitgericht. Zorg ervoor
dat het scherm (206) op de bodem- en bovenkappen
in de groef zit.
210
206
201
A
. 10: Het scherm uitlijnen in groeven
FB
op de kappen
9. Plaats de trekbouten (211) handvast.
10. Breng twee pakkingen (208) aan op het spruitstuk
(220). Installeer het spruitstuk (214). Draai de bouten
aan tot 10,7-11,9 N•m (95-105 in-lb).
LET OP: Het spruitstuk kan worden omgekeerd
voor eenvoudige plaatsing van de geluiddemper
of de externe uitlaat.
11. Richt de pakking van de luchtklep (208 ) uit op
het spruitstuk en plaats vervolgens de luchtklep.
12. Zet de trekbouten (211) half vast. Werk in een
kruiselings patroon. Controleer of het scherm
op beide kappen in de groef blijft. Draai de bouten
patroonsgewijs vast tot 15-18 N•m (11-13 ft-lb).
13. Smeer en installeer de geleidingskleppen (213)
in de boven- en bodemkap. Aandraaien tot
10,7-11,9 N•m (95-105 in-lb).
14. Breng de geluiddemper weer aan.
groef
groef
ti14544a
334902A
