2.3.1
Bediening van de combinatie lastscheidingsschakelaar –
aardingsschakelaar

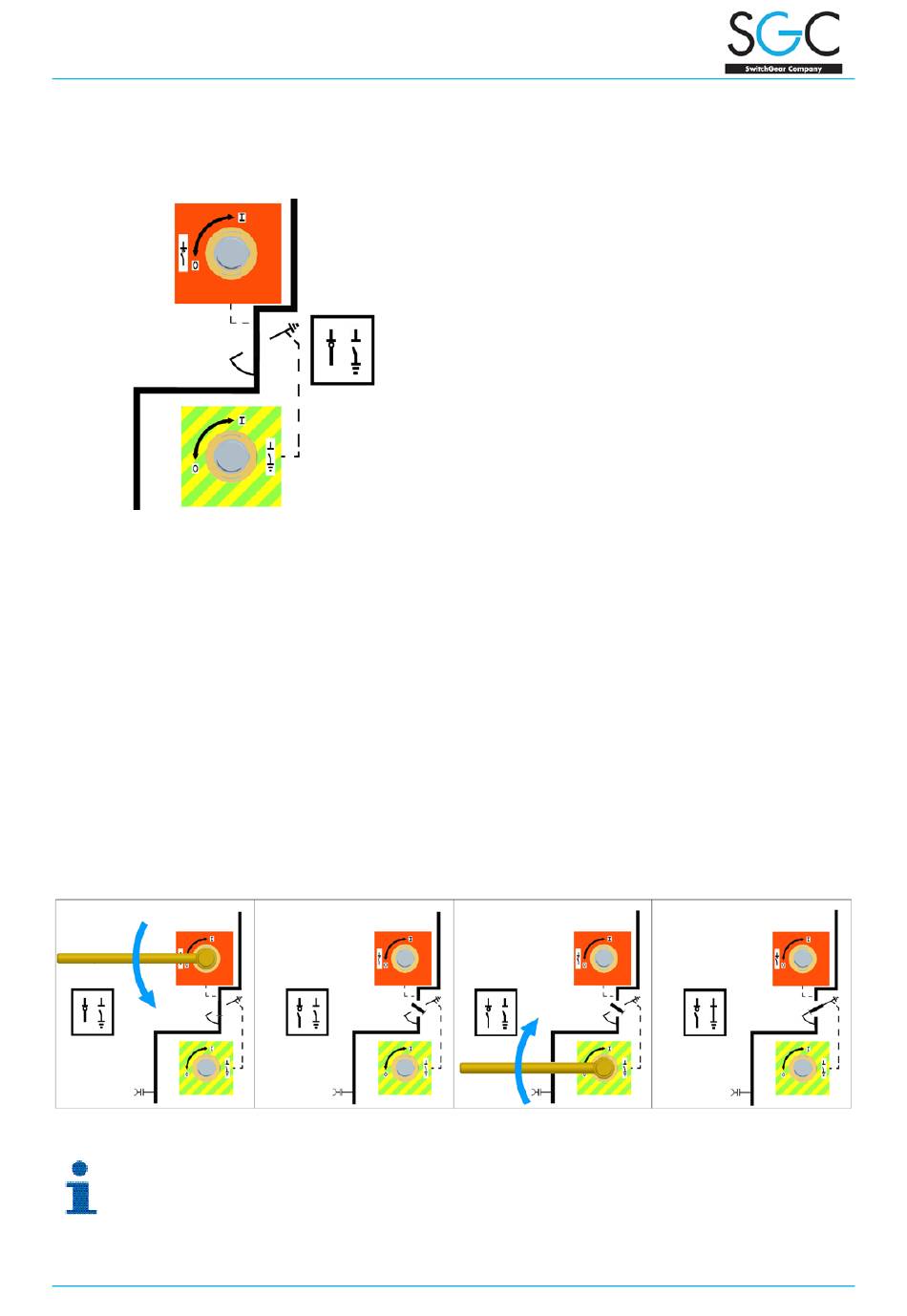

Figuur 5: Lastscheidingsschakelaar gesloten
aardingsschakelaar open
2.3.1.1 Openen van de lastscheidingsschakelaar en sluiten van de
aardingsschakelaar
•
Plaats de bedieningshandgreep op de bedieningsas van de lastscheidings-
schakelaar.
•
Draai de bedieningsas linksom (1) tot de lastscheidingsschakelaar hoorbaar opent.
De indicator op het synoptisch schema bevindt zich niet langer in verticale positie,
de aardingsschakelaar wordt automatisch ontgrendeld (2).
•
Plaats de bedieningshandgreep op de bedieningsas van de aardingsschakelaar.
•
Draai de bedieningsas rechtsom (3) tot de aardingsschakelaar hoorbaar sluit. De
indicator op het synoptisch schema komt in aardingspositie (4).
Indien noodzakelijk, kan de deur nu worden geopend.
Figuur 6: Openen lastscheidingsschakelaar, sluiten aardingsschakelaar
Linksom draaien = schakelaar openen
Rechtsom draaien = schakelaar sluiten
DW645112
Tijdens normaal bedrijf is de stand als
volgt:
lastscheidingsschakelaar GESLOTEN
−
aardingsschakelaar OPEN
−
De indicator op het synoptisch schema
staat verticaal, Figuur 5.
In deze stand is de aardingsschakelaar
automatisch vergrendeld. Het is niet
mogelijk de aardingsschakelaar te sluiten.
2-3
