2.3.3
Bediening van de combinatie lastscheidingsschakelaar – smeltveiligheid

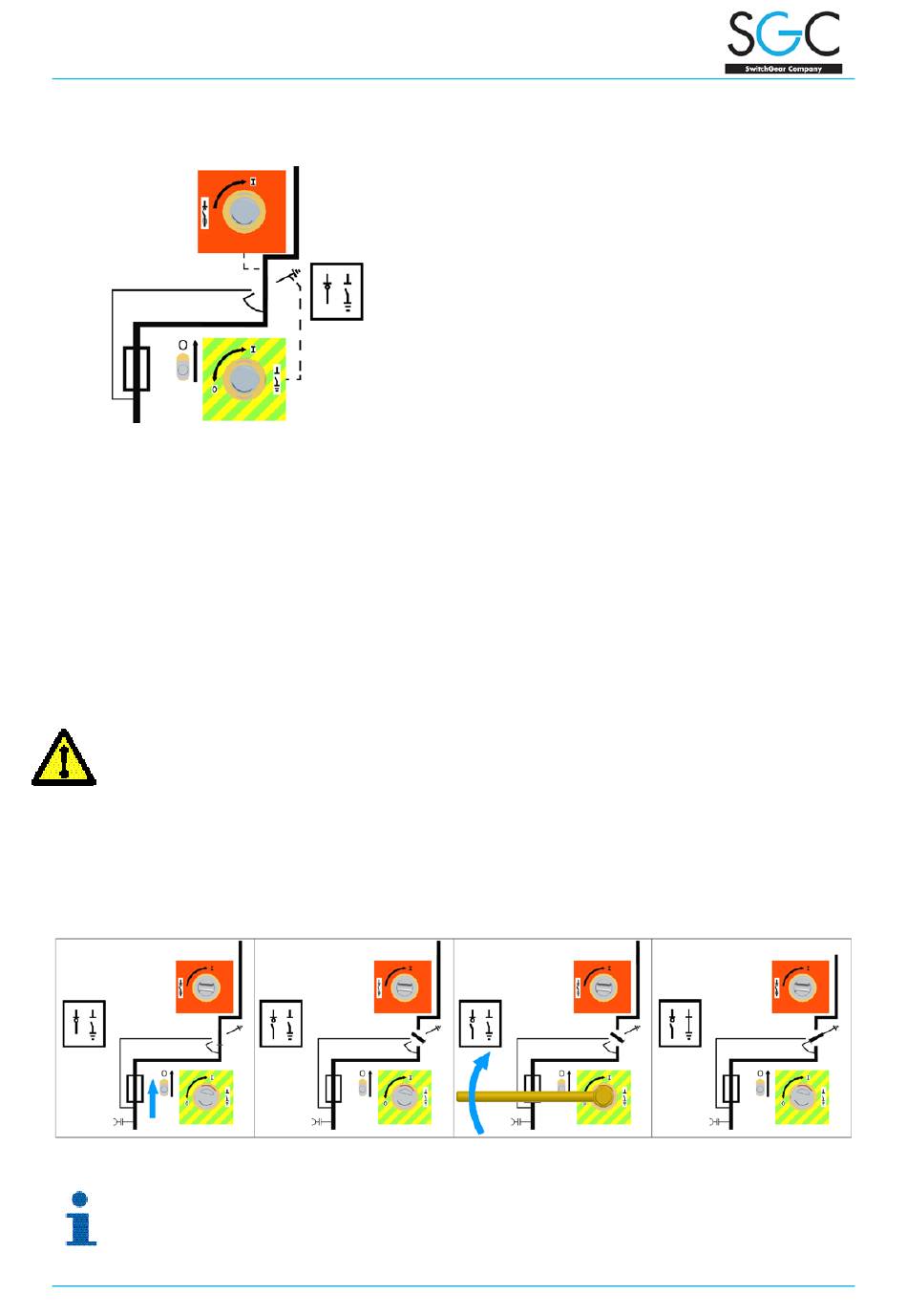

Figuur 9: Combinatie lastscheidings-schakelaar -
smeltveiligheid gesloten
aardingsschakelaar open
2.3.3.1 Openen van de lastscheidingsschakelaar en sluiten van de
aardingsschakelaar
•
Maak
een
lastscheidingsschakelaar hoorbaar opent. De indicator op het synoptisch schema
bevindt zich niet langer in verticale positie, de aardingsschakelaar wordt
automatisch ontgrendeld (2).
Controleer aan de hand van de capacitieve spanningsindicatoren of er (met de
lastscheidingsschakelaar in de stand OPEN) nog spanning op de kabels aanwezig
is. De capacitieve spanningsindicatoren moeten UIT zijn.
Indien noodzakelijk, kan de deur nu worden geopend.
•
Plaats de bedieningshandgreep op de bedieningsas van de aardingsschakelaar.
•
Draai de bedieningsas rechtsom (3) tot de aardingsschakelaar hoorbaar sluit. De
indicator op het synoptisch schema komt in aardingspositie (4).
Indien noodzakelijk, kan de deur nu worden geopend.
Figuur 10: Openen combinatie lastscheidingsschakelaar-smeltveiligheid, sluiten aardingsschakelaar
Linksom draaien = schakelaar openen
Rechtsom draaien = schakelaar sluiten
DW645112
opwaartse
beweging
Tijdens normaal bedrijf is de stand als volgt:
lastscheidingsschakelaar GESLOTEN
−
aardingsschakelaar OPEN
−
De indicator op het synoptisch schema
staat verticaal, Figuur 5.
In deze stand is de aardingsschakelaar
automatisch
vergrendeld.
mogelijk de aardingsschakelaar te sluiten.
met
de
bedieningsknop
Het
is
niet
(1)
tot
de
2-5
