2 Montage
Optionele luchtkoeling
10

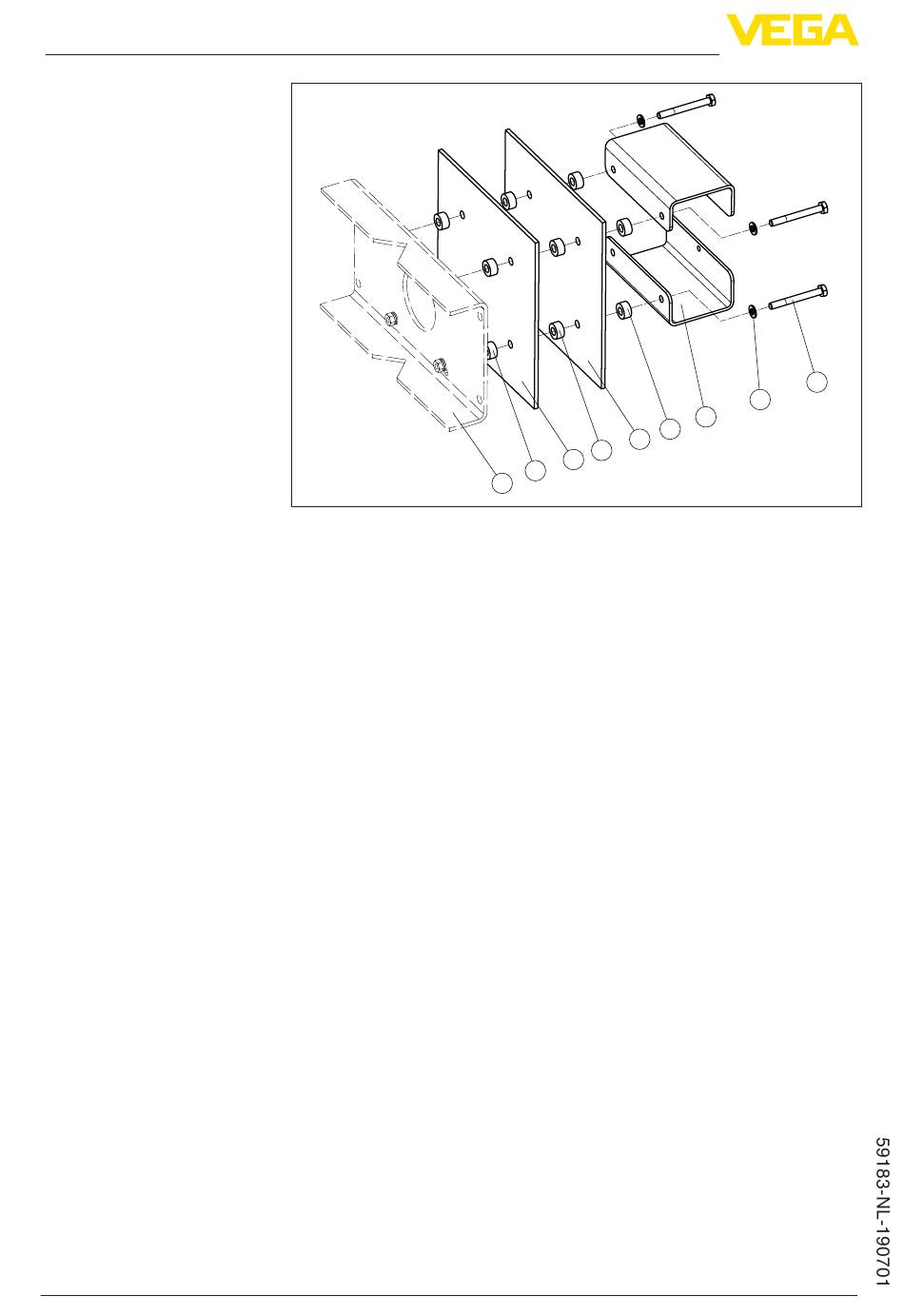

Fig. 7: Montage van de hittebeschermingsplaten (sensorzijde)
1
Zeskantbout M10 x 90 (4 stuks) resp.
2
Vulring M10 resp.
/
" (4 stuks)
3
8
14 Klem, zijde stralingsbronhouder (MINITRAC)
15 Montageplaat PTB4 (2 stuks)
20 Hittebeschermingsplaat (2 stuks)
21 Kunststof ring (12 stuks)
2.3
Luchtkoeling
Buizen of tanks met hete producten zorgen door hittestraling voor
hoge temperaturen aan de sensor.
Ter bescherming tegen stralingswarmte kan op de kleminrichting als
optie een luchtkoeling worden gebruikt.
De luchtkoeling beschermt de sensor betrouwbaar tegen hitte tot een
omgevingstemperatuur van de buis van 120 °C (248 °F).
Voor de sensorzijde moet daarvoor een speciale klem (4) worden
gebruikt. Daarom moet de luchtkoeling al bij de bestelling worden
opgegeven. Montage naderhand is niet mogelijk.
Houd de volgende montage-instructies aan:
→
Monteer de luchtkoeling conform de volgende afbeelding:
Kleminrichting PTB1 • Voor leidingen met ø 50 ... 200 mm
21
20
21
20
21
14
/
" x 3½ (4 stuks)
3
8
1
2
15
