2 Montage
16
1
2

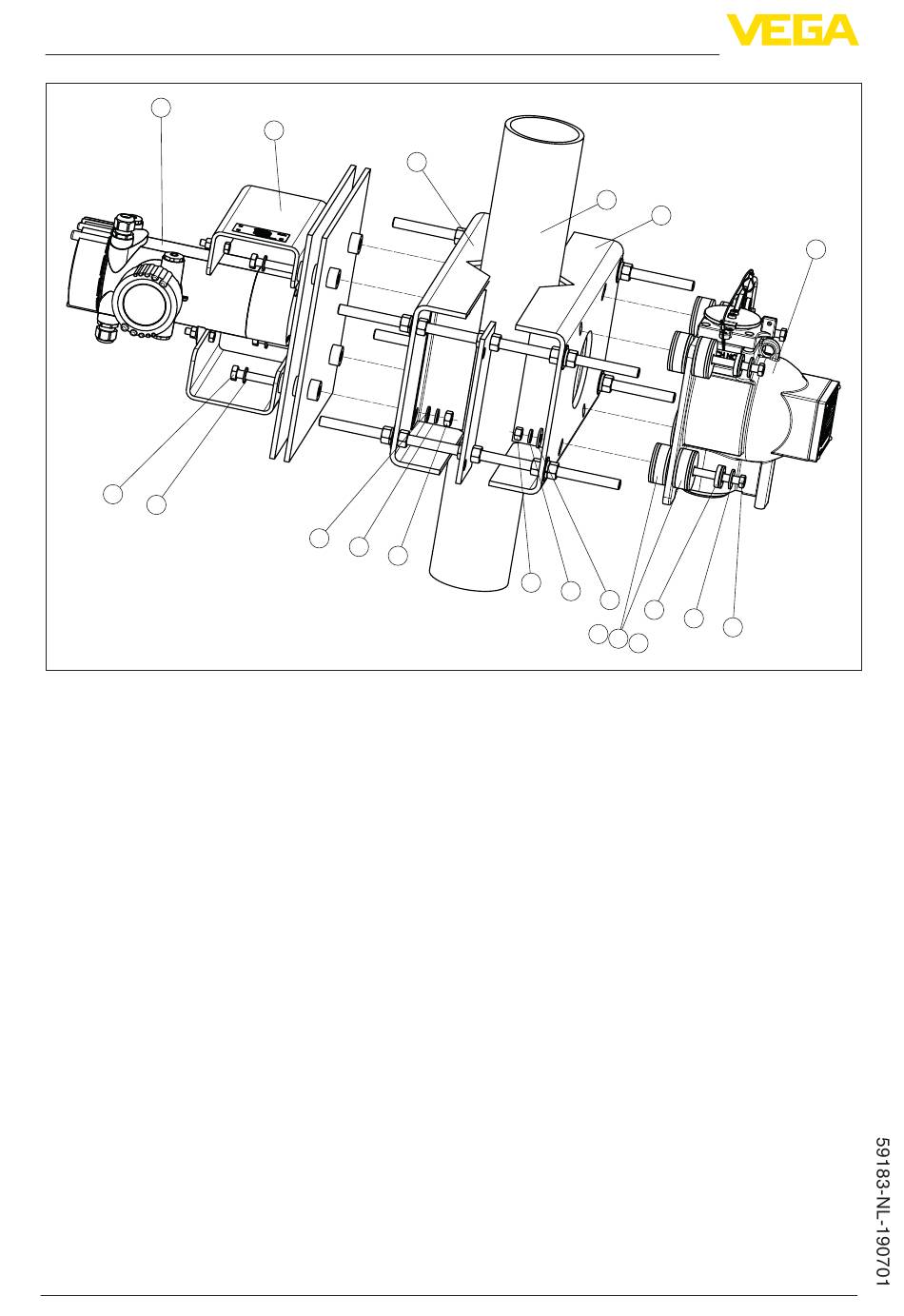

Fig. 5: Kleminrichting met hittebeschermingsset
1
Zeskantbout M10 x 90 (4 stuks) resp.
2
Veerring M10 resp.
3
Vulring voor M10 resp.
4
Borgring voor M10 resp.
5
Zeskantmoer M10 (4 stuks) resp.
6
Zeskantmoer M10 (4 stuks) resp.
7
Borgring voor M10 resp.
8
Isolatieblok (8 stuks), opbouw zie volgende afbeelding
9
Gewelfde vulringen (4 stuks)
10 Vulring voor M10 resp.
11 Bout M10 x 90 (4 stuks)
12 Stralingsbronhouder
13 Pijp
14 Klem, verschillende boorplannen
15 Montageplaat PTB4 (2 stuks)
16 Niveausensor MINITRAC
17 Aandrukring, staal (4 stuks)
18 Isolatiering, zacht keramiek, wit
19 Keramische ring, hard keramiek, bruin
8
15
3
4
/
" x 3½ (2 stuks)
3
8
/
" (4 stuks)
3
8
/
" (8 stuks)
3
8
/
" (4 stuks)
3
8
/
" (2 stuks)
3
8
/
" (2 stuks)
3
8
/
" (4 stuks)
3
8
/
" (4 stuks)
3
8
14
5
6
Kleminrichting PTB1 • Voor leidingen met ø 50 ... 200 mm
13
14
7
8
9
10
11
17
18 19
12
