Het onderste deel van de behuizing is voorzien van 4 montage gaten ten behoeve van
bolkopschroeven met een diameter van 4mm. In het onderste deel van de behuizing is
de PCB gemonteerd op een glasvezelversterkte montageplaat.
Gaten voor montage
van de behuizing
6.3 Montage
Houdt bij de montage rekening met onderstaande aanwijzingen:
Voer zo mogelijk voor montage van de AB ontvanger alle benodigde instellingen uit.
Monteer de module met vier bolkop schroeven met een diameter van 4 mm op een
vlakke ondergrond.
LET OP
Hoewel de constructie van de behuizing enige bescherming voor de
PCB biedt, dient de montage van de behuizing met PCB met de nodige
zorg te gebeuren. Door bijvoorbeeld een uitschietende
schroevendraaier of schroefmachine kan de PCB onherstelbaar
beschadigd raken.
Maak een klein rond gaatje in de kabeldoorvoer, zodanig dat bij het doorsteken van
de kabel de doorvoer strak om de kabel trekt.
Monteer een vieraderige kabel op connector K1. Gebruik hiervoor een geschikte
platte schroevendraaier (0,4x2,5mm). Maak gebruik van voor de toepassing
geschikte zwakstroom met getwiste aderparen. In de meeste gevallen zal een
standaard UTP kabel voldoen.
LET OP
Bescherm de kabel zo nodig buiten de behuizing tegen
weersinvloeden en mechanische belasting.
Sluit het ander einde van de kabel op de daarvoor bedoelde connector van de
controller aan.
Test de werking van de AB ontvanger.
Monteer het deksel van de behuizing.

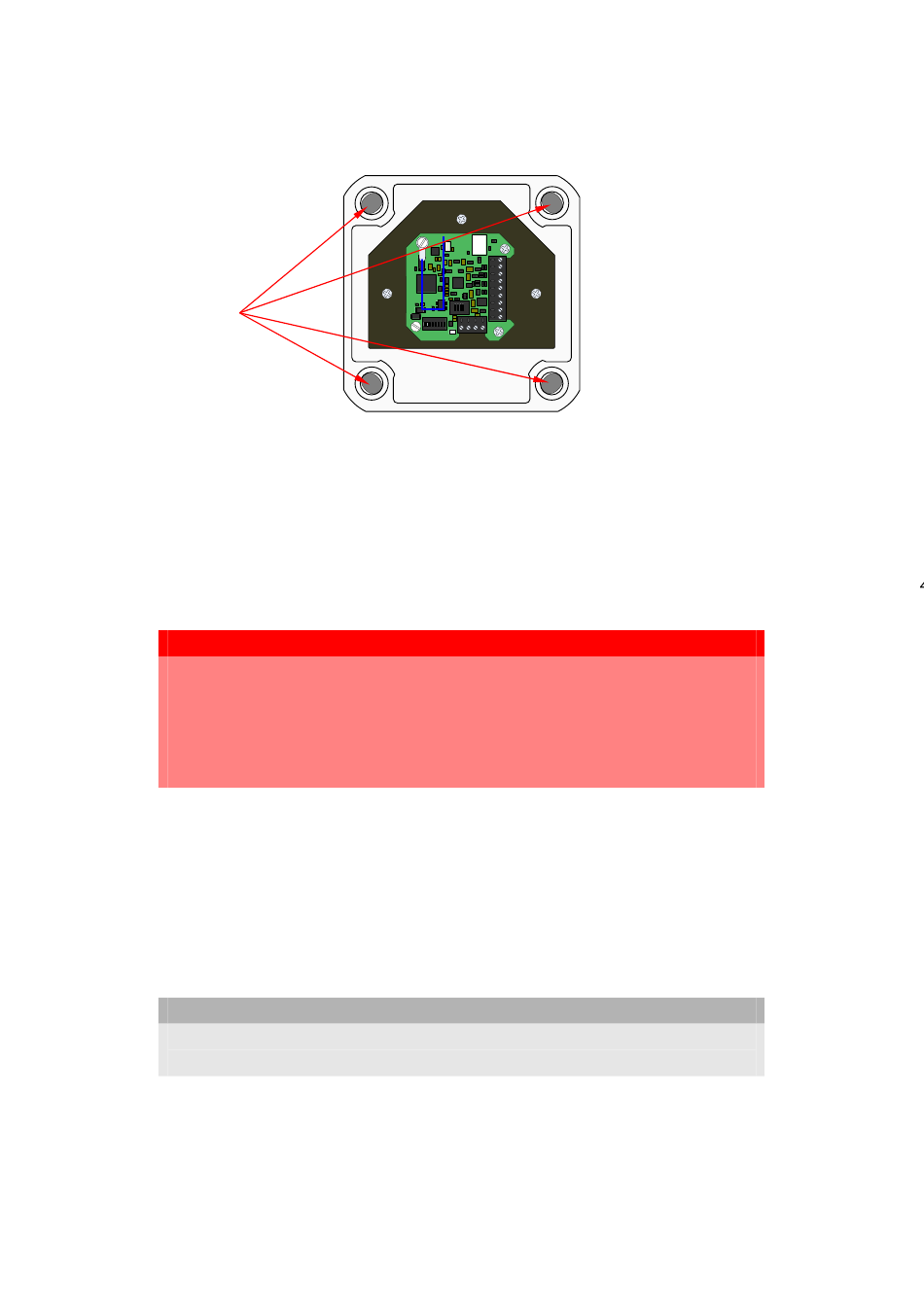

figuur 3: Onderste deel van behuizing met PCB
