4. Opbouw AB ontvanger
De AB ontvanger bestaat uit een PCB welke is ondergebracht in een kunststof behuizing.
De PCB bevat de volgende belangrijke onderdelen:
Een microcontroller welke verantwoordelijk is voor de communicatie en sturing via
de RS485 interface, tranceiver, enz.
Een tranceiver voor ontvangst van de Radaris Evolution afstandsbedieningen.
Aansluitklemmen voeding en RS485 interface.
DIP-switches voor instellingen.
Een LED voor terugkoppeling naar de installateur.
4.1 De AB Ontvanger PCB
Onderstaand is de PCB van de AB ontvanger weergegeven. Daarbij zijn alle relevante
onderdelen aangegeven en benoemd.
4.1.1 Connector K5 (RS485 & voeding)
Op K1 zijn alle aansluitingen voor de AB ontvanger aanwezig. De tweedraad RS485
interface is beschikbaar op pen 1 en 2 en de voedingsspanning wordt via pen 3 en 4
aangesloten. De functie van de aansluitpennen van K1 is weergegeven in onderstaande
tabel.
Nr. Naam Functie
1
D+
2
D –
3
GND
4
+12V
Antenne
DIP Switches
Status LED

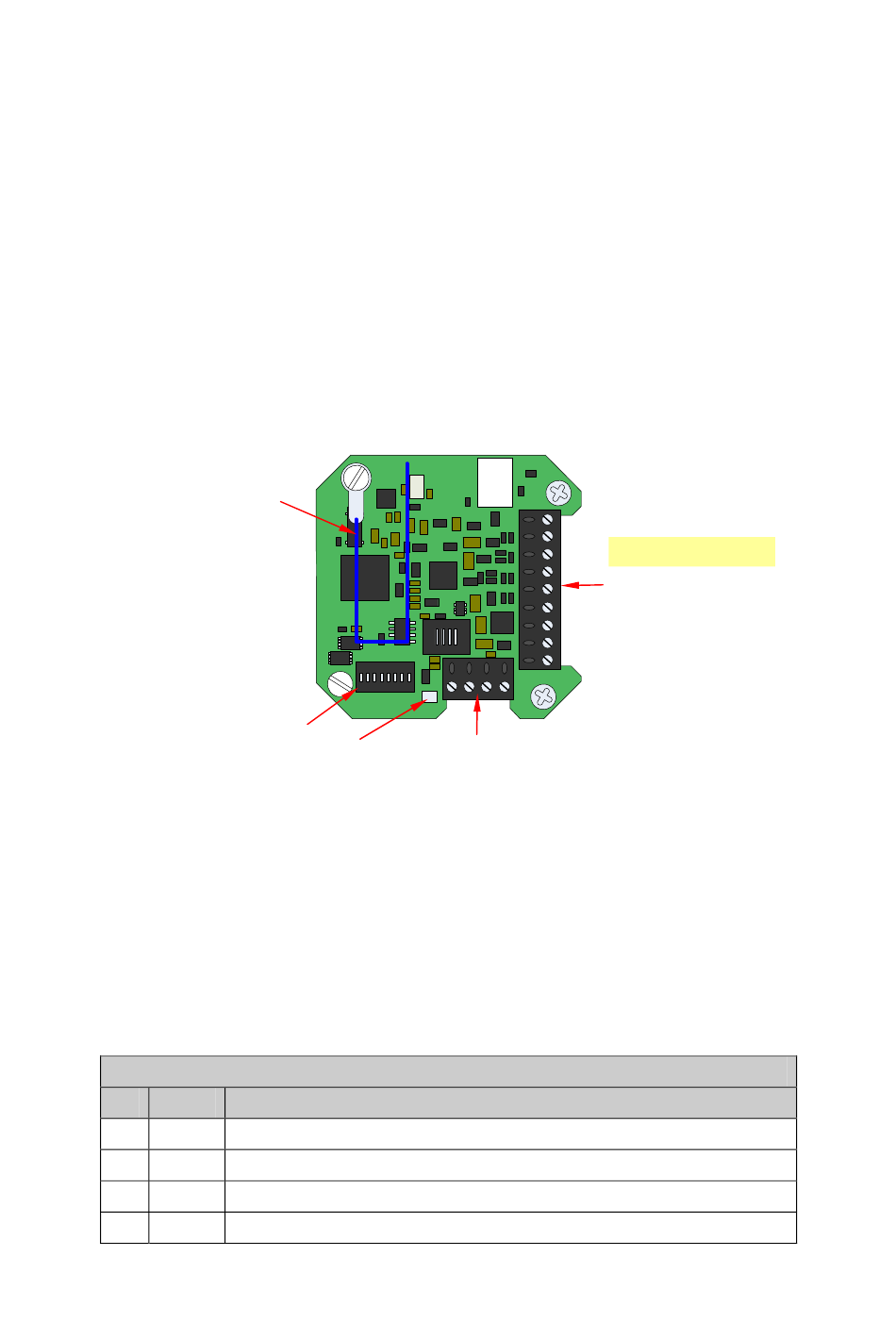

figuur 1: AB Ontvanger PCB
RS485 data +
RS485 data –
Massa
12VDC voeding voor RF Module
1 2 3 4
Connector K1:
RS485 interface en voeding
Connector K1
Niet aansluiten!!
Aansluitingen mogelijk
voor toekomstig gebruik.
