Voorbeeld van de configuratie van een toevoerrelaisplaat
Figuur 24
* L1 (220 V wisselspanning) draad of aansluitklem voor aanslui-
ting externe vloeistoftoevoer.
** L2 gemeenschappelijke draad (220 V wisselspanning) of aan-
sluitklem voor aansluiting externe vloeistoftoevoer.
Het toevoerrelaisbord is zo geconfigureerd dat er GEEN wissel-
spanningsuitgang naar de betreffende aansluitpunten is. Het is
een 'dry contact closure' van het relais. De aangelegde spanning
moet via de jumperconfiguratie worden toegevoerd. Zie Figuur
24 .
Primaire 220V-aansluiting externe vloeistoftoevoer
BELANGRIJK: Bij het programmeren van een toevoers-
tap besturen toevoer 1, 2 en 3 NIET de in Figuur 25
weergegeven relais. Programmeren van toevoer 1, 2 en
3 activeert ALLEEN water in compartiment A, B of C.
Programmering van toevoer 4 activeert relais 1. Pro-
grammeren van toevoer 5 op de WE-8 activeert toe-
voerrelais 2, etc. Programmeren van toevoer 4-9 op de
WE-8 activeert respectievelijk toevoerrelais 1-6 op de
plaat. Zie Tabel 24 .
Supply
Supply
Supply
Relay
Relay
Relay
1
2
3
1
2
3
4
5
Pump
Pump
Pump
1
2
3

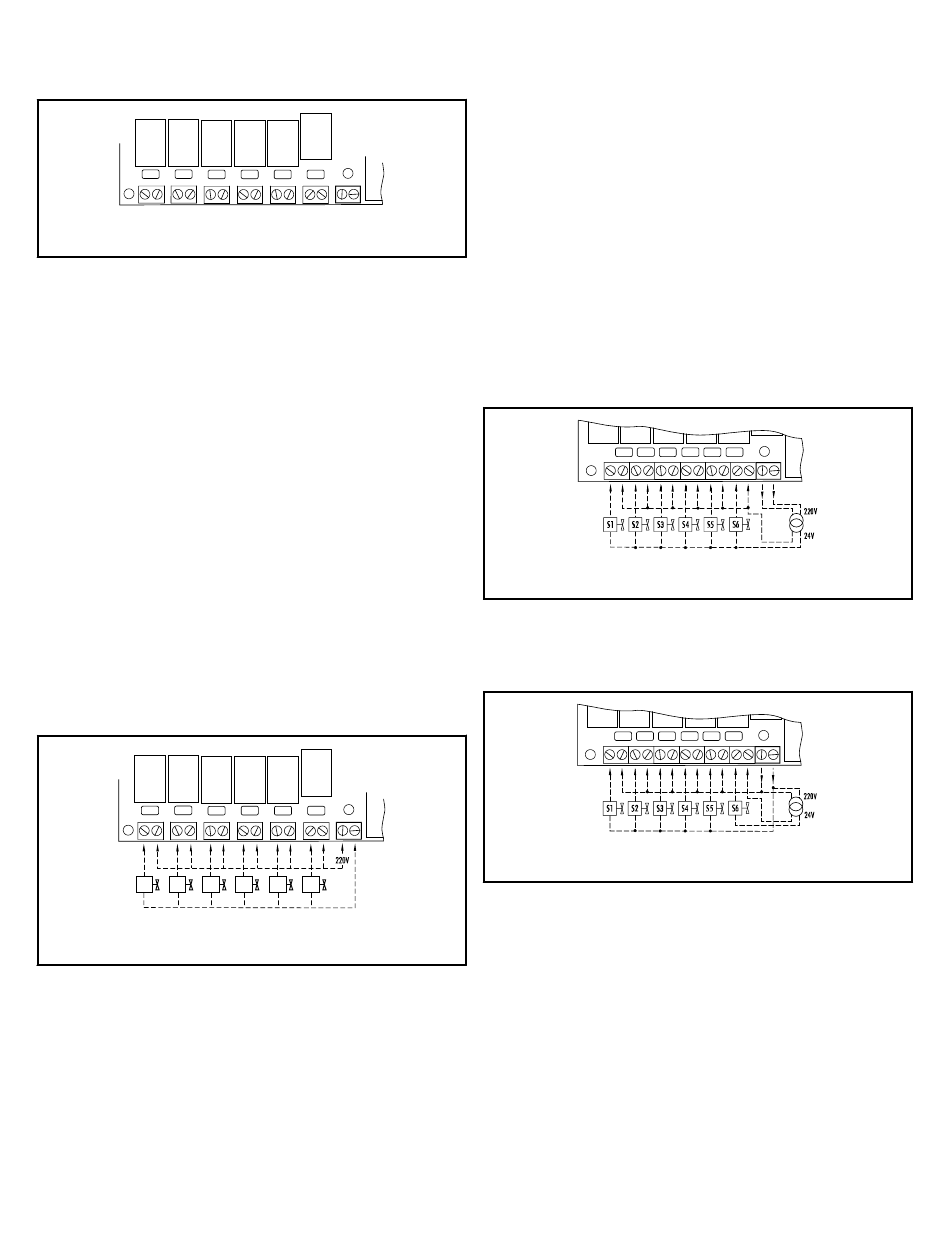

Elektrische aansluiting van de vloeistoftoevoerpompen
Figuur 25
* L1 (220 V wisselspanning) draad of aansluitklem voor aanslui-
ting externe vloeistoftoevoer.
** L2 gemeenschappelijke draad (220 V wisselspanning) of aan-
sluitklem voor aansluiting externe vloeistoftoevoer.
Toevoerrelais 1 bestuurt aansluitklem 1 en 2.Figuur 25 toont de
jumperdraad van aansluitklem 13 (L1 220 V wisselspanning)
naar alle even pennen (m.a.w. 2, 4, 6...). Dit legt L1 (220 V wis-
62
Supply
Supply
Supply
Relay
Relay
Relay
6
4
5
13* 14**
6
7
8
9
10
11 12
CFS7N_SVG
Supply
Supply
Supply
Relay
Relay
Relay
6
4
5
6
7
8
9
10
11 12
13* 14**
Pump
Pump
Pump
4
5
6
CFS8N_SVG
©
Copyright, Alliance Laundry Systems LLC - DO NOT COPY or TRANSMIT
selspanning) aan op aansluitklem 2. Wanneer toevoer 4 op de
WE-8 is geprogrammeerd, sluit dat toevoerrelais 1 en legt het L1
(220 V wisselspanning) aan via pen 2 naar pen 1. Dit signaal
wordt gebruikt van de aansluitklem naar de eerste pomp van de
chemicaliëntoevoerleverancier.
BELANGRIJK: Toevoer 4 op de WE-8 moet geprogram-
meerd zijn om een signaal op aansluitklem 1 te verkrij-
gen. De chemicaliënleverancier gebruikt altijd aansluit-
klem 14 als gemeenschappelijke aansluitklem voor alle
pompen. Dit geldt voor de rest van het 220V wissel-
spanningcircuit voor elk pompsignaal. Voor de rest van
de relais bestuurt toevoerrelais 2 aansluitklem 3 en 4;
bestuurt toevoerrelais 3 aansluitklem 5 en 6; etc.
BELANGRIJK: De WE-8 moet worden geprogrammeerd
voor toevoer 4-9 om respectievelijk de toevoerrelais
1-6 te activeren.
Voorbeeld: Pompen 24 V
Figuur 26
De 220V kan tot andere waarden getransformeerd worden voor
aandrijving van andere soorten toevoerpompen.
Voorbeeld: 5 Pompen 22 V en 1 Pomp 24 V
Figuur 27
Er kunnen pompen met verschillende waarden voor de bedrijfs-
spanning gecombineerd worden.
CFSD518N_SVG
CFS495N_SVG
Part No. D1341DUR8
