Met externe 24 V DC

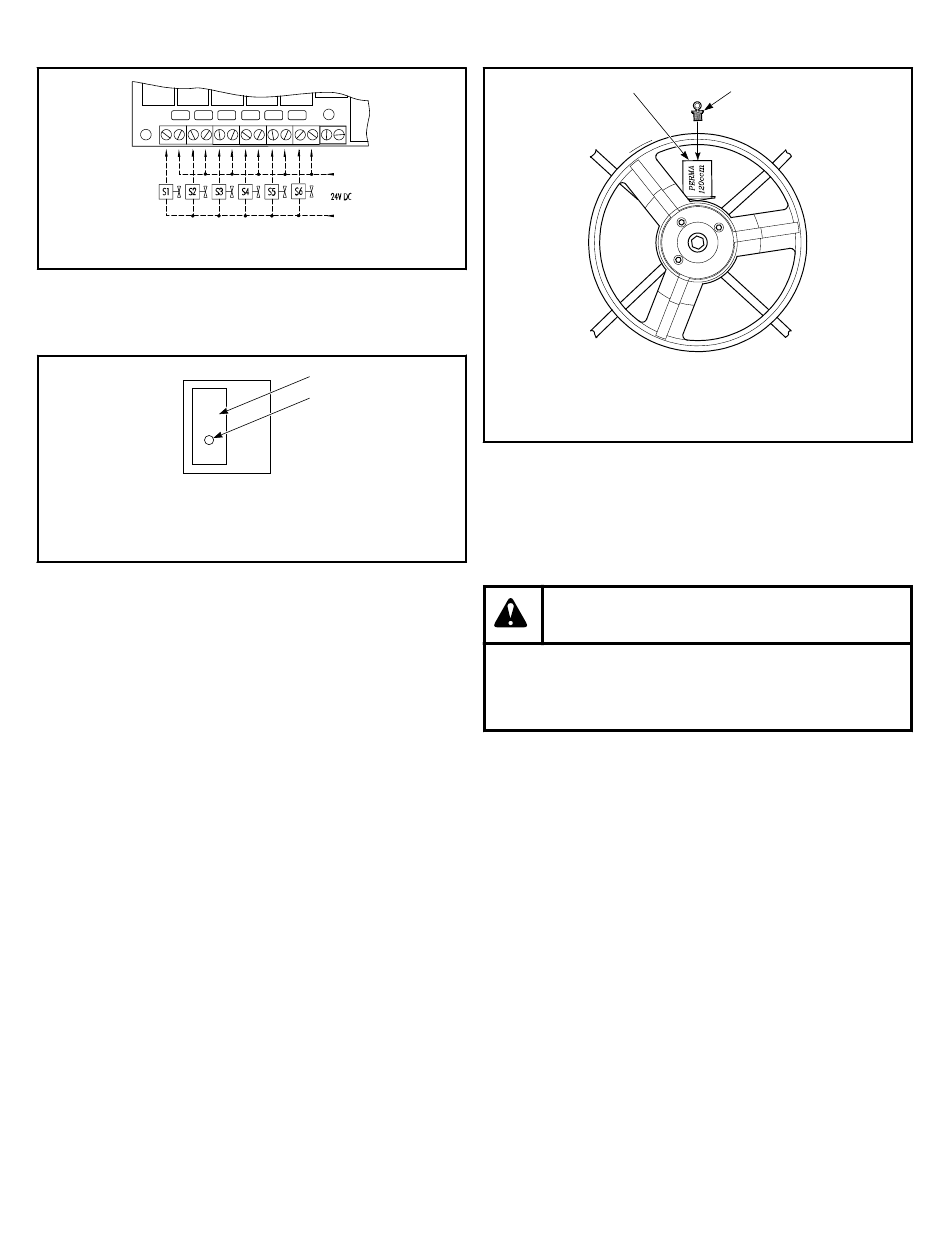

Figuur 28
Onbalansschakelaar
1. Venster
2. Sonde
Figuur 29
De onbalansschakelaar is rechtsboven op de achterkant van het
bedieningspaneel gemonteerd. De sonde van de schakelaar wordt
omgeven door een venster dat op het bewegende deel van de ma-
chine is gemonteerd.
Wanneer de balans van de machine verstoord raakt door overvul-
len of ongelijkmatige verdeling van de was, onderbreekt de onba-
lansschakelaar deze actie om beschadiging van de machine te
voorkomen.
BELANGRIJK: Voor een goede werking moet de sonde
horizontaal en verticaal worden gecentreerd op 1/3 van
de onderkant van het kantelvenster (wanneer de trom-
mel van de machine leeg is).
Automatische smeerinrichting
Alleen voor 305 l (75 lb) en 400 l (90 lb) modellen
Part No. D1341DUR8
CFS496N_SVG
1
2
CFS501N_SVG
©
Copyright, Alliance Laundry Systems LLC - DO NOT COPY or TRANSMIT
1
1. Smeerinrichting
2. Bout
Figuur 30
Het lagerhuis van de machine heeft een smeerinrichting (zie Fi-
guur 30 ) die het lager een jaar lang automatisch smeert. Bij leve-
ring van de machine is deze smeerinrichting ingeschakeld. Bij
vervanging plaatst u de bijbehorende schroef (zie Figuur 30 ) in
de opening van de smeerinrichting om deze te activeren.
WAARSCHUWING
Negeren van deze aanwijzing zal de lagers beschadi-
gen en doet de garantie vervallen!
Testen van de bediening
Na het voltooien van de installatie moet de machine worden
schoongemaakt. Vervolgens moet een test van de werking van de
ongevulde machine worden verricht:
1. Controleer of de voedingsspanning en -fase overeenkomen
met de vereisten van de machine.
2. Open de handmatige afsluiters naar de machine.
3. Druk op de noodstopknop.
4. Schakel de stroom naar de machine in.
5. Laat de noodstopknop los.
6. Controleer de deurbeveiliging alvorens de machine te starten:
a. Probeer de machine in te schakelen met een open deur. De
machine mag niet starten.
b. Sluit de deur zonder deze te vergrendelen en probeer de
machine in te schakelen. De machine mag niet starten.
c. Probeer de deur te openen terwijl de cyclus wordt uitge-
voerd. De deur zou niet mogen openen.
Installeren
2
CFS502N_SVG
W492
63
