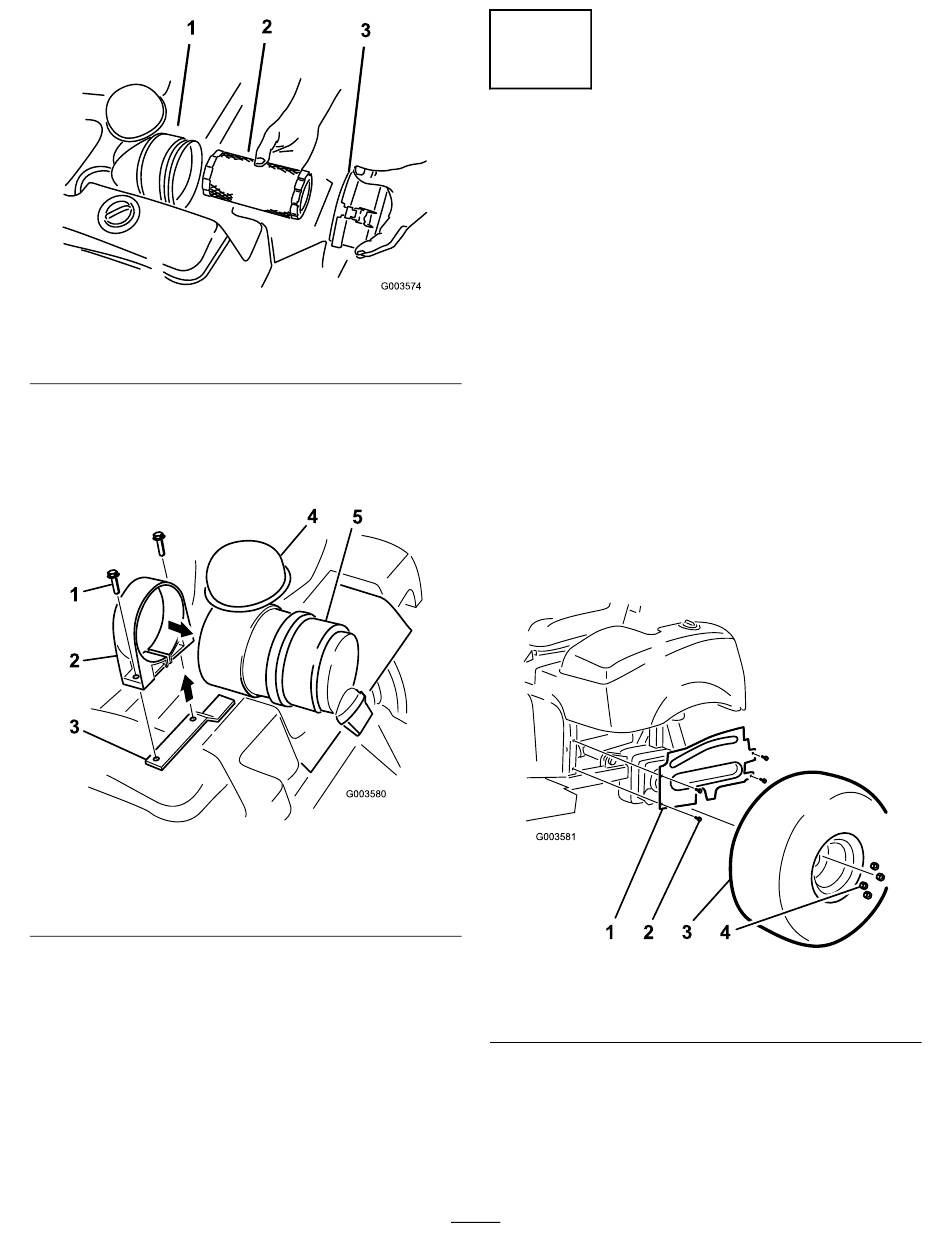

1. Luchtfilterbus
2. Luchtfilter
5. Verwijder de slang van de luchtfilterbus.
6. Open de band van het luchtfilter en trek deze over
het uiteinde van de bus waar u het filter weggenomen
hebt (Figuur 2).
1
2
3
1. Bout
2. Band van luchtfilter
3. Frame van de machine
7. Bedek de slang of steek er een vod in zodat er geen
vuil in valt tijdens de installatie van deze set.
8. Verwijder de tegenovergestelde bout waarmee de
band van het luchtfilter is bevestigd aan het frame
van de maaier.
Opmerking: Bewaar de bout.
Figuur 1
3. Busdeksel
4
5
G003580
Figuur 2
4. Dop
5. Luchtfilterbus
3
Het hydraulische reservoir en
de schermen verwijderen
Geen onderdelen vereist
Procedure
1. Laat de hydraulische tank leeglopen; raadpleeg de
Gebruikershandleiding van de machine.
2. Til de achterkant van de machine van de grond en
ondersteun deze met blokken.
Opmerking: Raadpleeg het hoofdstuk De machine
opkrikken in de Gebruikershandleiding.
3. Verwijder het linkerachterwiel.
4. Verwijder de 4 flenskopschroeven waarmee het
scherm van het linkerwiel aan het frame is bevestigd
(Figuur 3).
Opmerking: Verwijder en bewaar het scherm en
het bevestigingsmateriaal.
1. Scherm van linkerwiel
2. Flenskopschroeven
5. Verwijder de 2 flenskopschroeven waarmee het
scherm links vooraan aan het frame is bevestigd
(Figuur 4).
Opmerking: Verwijder en bewaar het scherm en
het bevestigingsmateriaal.
2
Figuur 3
3. Band
4. Moer
