1
G018781
3
1. Slang
2. T-fitting
3. Hydraulische dop
5. Maak de nieuwe kleine voorgevormde slang vast aan
de nieuwe T-fitting en de kleine hydraulische buis.
Gebruik hiervoor de klemmen die u eerder hebt
verwijderd (Figuur 7).
6. Monteer de hydraulische dop op de opening in de
hydraulische leiding (Figuur 7).
7. Monteer de nieuwe hydraulische slang losjes op de
koppeling en de T-fitting (Figuur 7).
5
De hydraulische tank
monteren
Geen onderdelen vereist
Procedure
1. Monteer de bestaande slangen terug op de
hydraulische tank.
2. Monteer de hydraulische tank op het frame en draai
de zijbeugels die u eerder losgezet hebt weer vast.

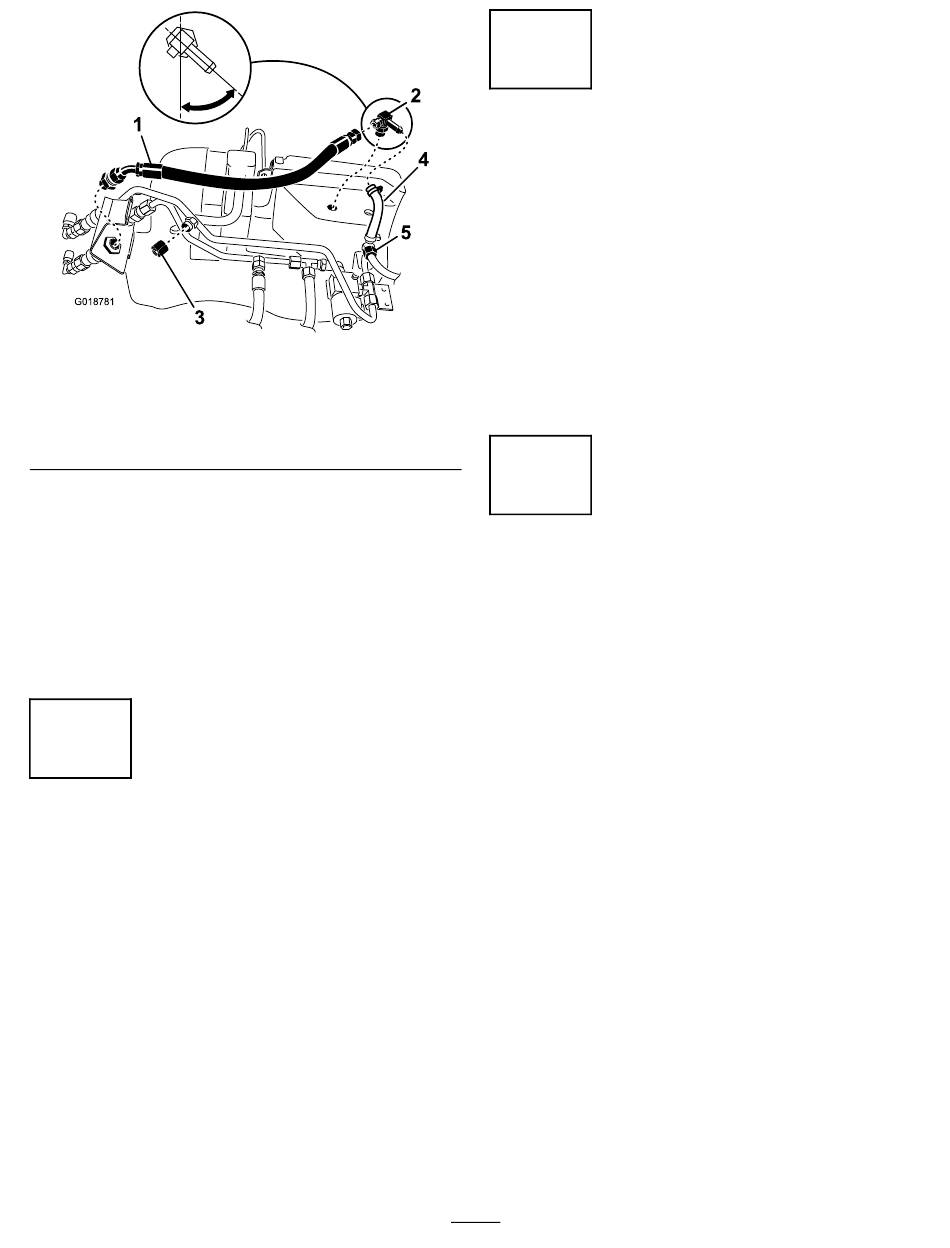

Figuur 7
4. Kleine voorgevormde
slang
5. Kleine hydraulische buis
6
2
Alle aansluitingen vastzetten
4
Geen onderdelen vereist
Procedure
5
Opmerking: Zorg ervoor dat alle slangen en
hydraulische leidingen weg gericht zijn van scherpe,
warme en bewegende onderdelen en niet tegen deze
onderdelen kunnen schuren.
1. Als u alle hydraulische leidingen en slangen
aangebracht hebt, maakt u alle koppelingen vast.
2. Gebruik een contrasleutel op alle fittings van de tank.
7
Plaats de schermen en het
wiel terug
Geen onderdelen vereist
Procedure
1. Monteer het scherm links vooraan op het frame.
2. Monteer het voorste scherm op het frame met 4
flenskopschroeven.
3. Monteer de 4 flenskopschroeven waarmee het
scherm van het linkerwiel aan het frame is bevestigd.
4. Monteer het linkerachterwiel.
5. Laat de machine neer op de grond.
6. Monteer het scherm van de trekhaak achteraan.
7. Monteer het luchtfilter.
8. Vul het reservoir met de juiste hydraulische vloeistof
tot het peil tot het versmallende gedeelte van de
peilstok reikt.
Opmerking: Niet te vol vullen.
4
