2.4 Installation technique
2.4.1 Composants
Toutes les filtrations suivent la norme d'installation NF C15-100
stipulant que tout appareil électrique situé à moins de 3 ,50m
du bassin et librement
accessible doit être alimenté en très basse tension 12V .
Tout appareil électrique alimenté en 220 V doit être situé au
moins à 3,50m du bord du bassin . Demandez l'avis du fabricant
pour toute modification d'un ou plusieurs éléments du système
de filtration . Suivez les instructions du mode d'emploi de l'unité
de filtration .
Le débit de la pompe
CRISTAL�FLO™ FILTRATION SYSTEM
type
Volume water
OBLONG 6,2x3,9 / H120
OBLONG 6,2x3,9 / H133
OBLONG 6,2x3,9 / H146
OBLONG 8,1x4,6 / H133
OBLONG 8,1x4,6 / H146
7
10
8
9
6
2
4
5
3
debiet
KW
18,84 m
8 m³/h
0,37
3
21,22 m
8 m³/h
0,37
3
23,60 m
8 m³/h
0,37
3
34,54 m
3
12 m³/h
0,55
38,42 m
12 m³/h
0,55
3
Le groupe monobloc-filtre assure le traitement de l'eau . Le
groupe intègre le filtre, la pompe et la vanne à six-voies . Les
composants essentiels de l'unité de filtration sont : le filtre, la
pompe, la vanne à six-voies, le bouchon de vidange, le câble
réseau*, la ligne de connexion .
la pompe ne peut pas se trouver à une hauteur supérieure
à 4 m par rapport à l'entrée du filtre et doit se trouver dans
un endroit sec.
Vérifiez la pompe annuellement afin de garantir le bon fonc-
tionnement .
Ø filter
Optie bijhorende
elektr. koffer
450 mm
34002
code
450 mm
34002
code
450 mm
34002
code
550 mm
34003
code
550 mm
34003
code
13
1 .
2 .
3 .
4 .
5 .
6 .
7 .
8 .
9 .
10 .
11 .
12 .
13 .
11
12
1

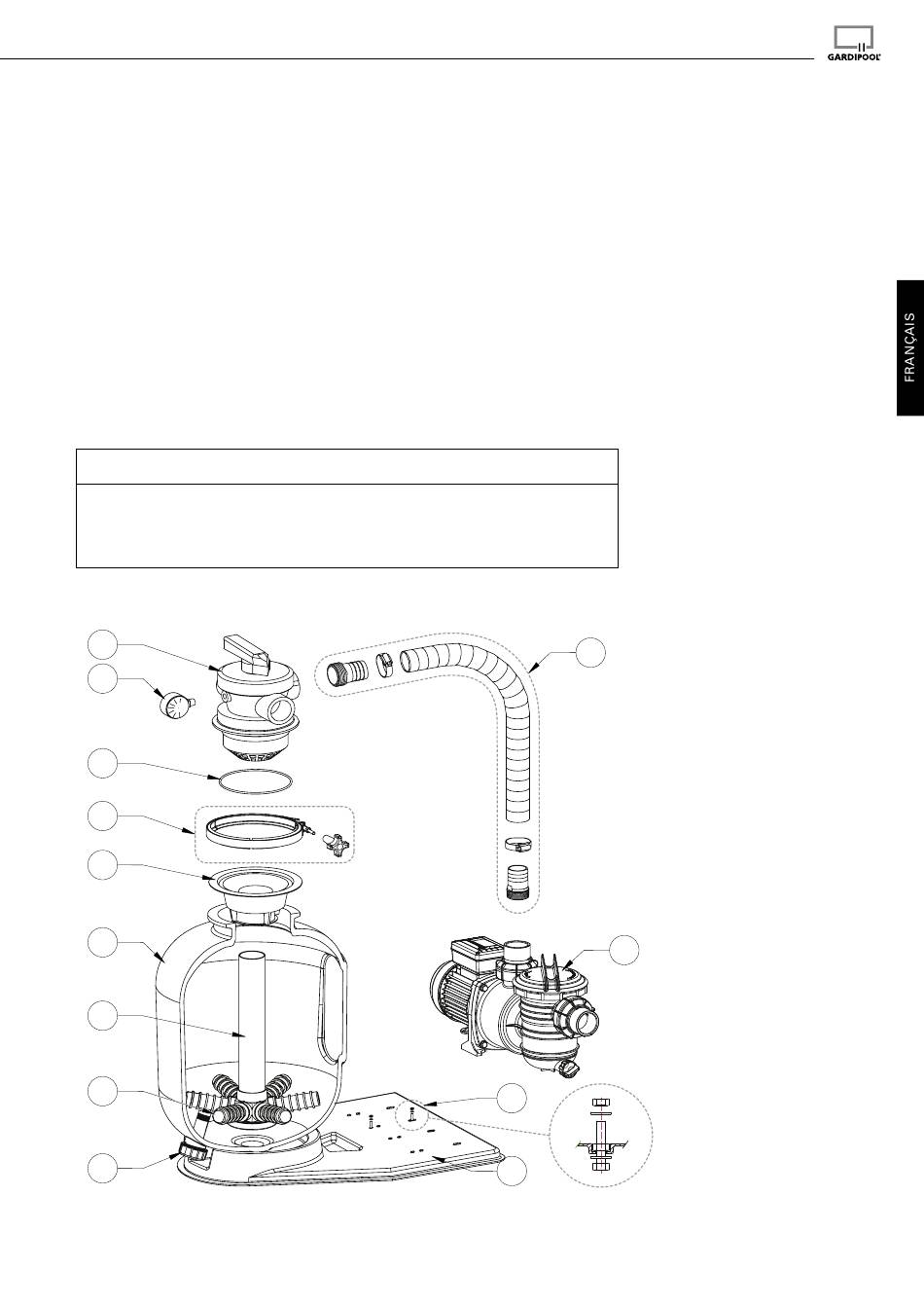

Plaque de base
Cuve de filtration
Bouchon de vidange
Tuyaux
Crépines
Guide de sable
Volet à 6 voies
Caoutchouc
Bande de serrage en métal
Manomètre
Pompe
Vis+écrou fixation pompe
Tuyaux
33
