ZÓ WERKT DE MASS COMBI
3.3.4
Generator / mains support functie (instelbaar)
Wanneer de aangesloten belasting blijft toenemen, zal de
externe stroomvoorziening nog steeds overbelast kunnen
raken. Dit probleem kan echter worden opgelost door
toepassing van de Generator / mains support functie.
Wanneer de totale aangesloten belasting groter is dan
feitelijk door de externe stroomvoorziening geleverd kan
worden, bestaat de mogelijkheid dat de omvormer het
tekort aan elektrische energie aanvult uit de accu's. De
uitgang van de omvormer wordt hierbij automatisch
parallel geschakeld aan de externe stroomvoorziening en
levert hierdoor extra energie aan de AC uitgangen
"POWER" en "SHORT BREAK".
AC INPUT
6A
Max. 6A-AC
GENERATOR /
MAINS SUPPORT
FUNCTIE

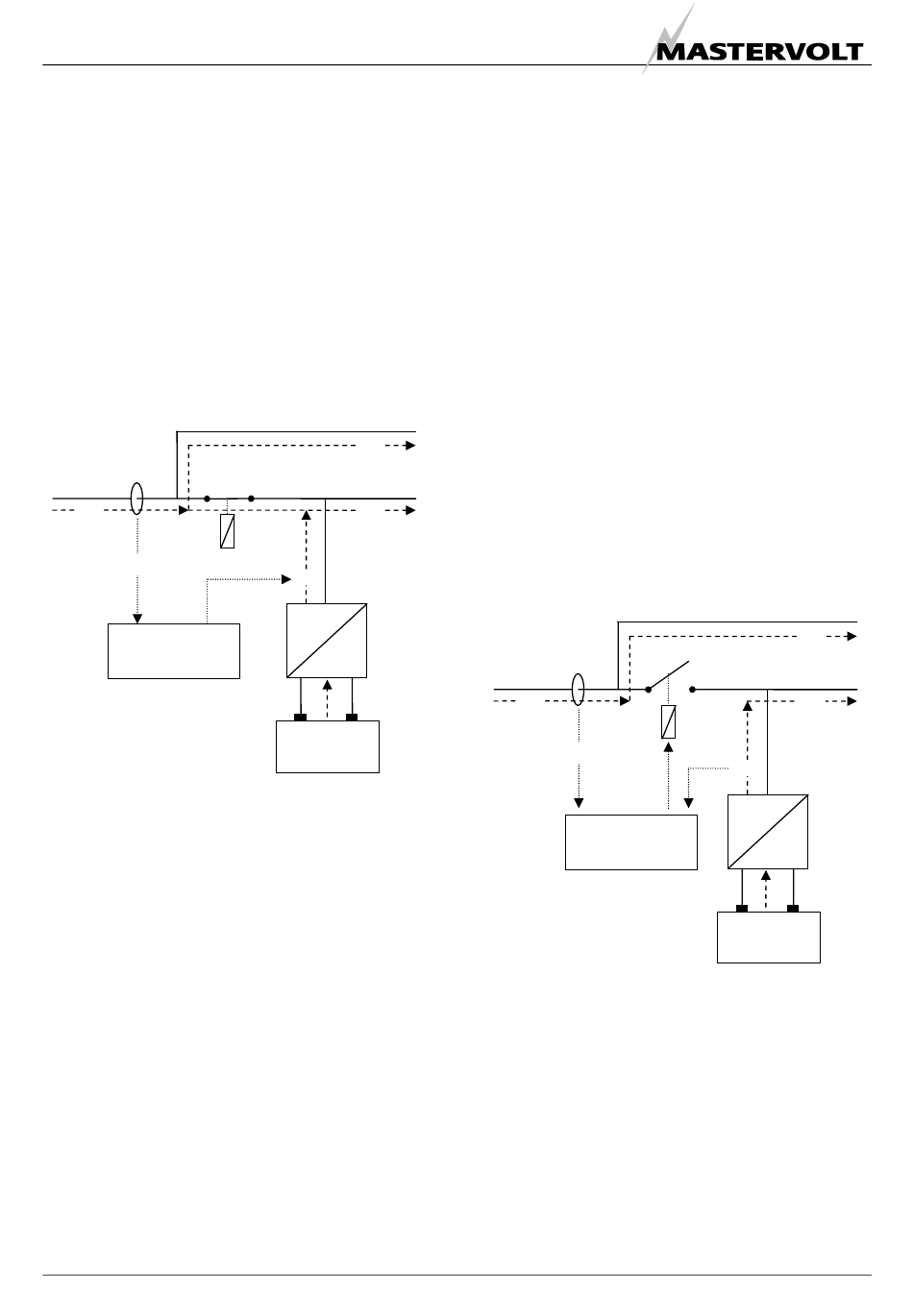

Figuur 8: Generator / mains
support functie
Zie figuur 8.
De maximale beschikbare capaciteit van de externe
stroomvoorziening bedraagt nog steeds 6 Ampère. Dit is
onvoldoende om de totale aangesloten belasting (4 + 5A =
9A) te voeden.
Indien
de
Generator
/
ingeschakeld, zal de omvormer de resterende 9 – 6 = 3A
leveren. Hierdoor zal het tekort aan capaciteit van de
externe stroomvoorziening worden gecompenseerd door
de energie uit de accu's.
Wanneer de aangesloten belasting op een later tijdstip
weer gezakt is onder het niveau van de Power sharing
functie, zal de acculader van de Mass Combi weer
inschakelen en zullen de accu's weer geleden worden.
Mocht de externe stroomvoorziening om wat voor reden
dan ook uitvallen, dan wordt het contact van het
omschakelrelais onmiddellijk geopend. Hierdoor wordt
voorkómen dat er een gevaarlijke spanning komt te staan
op de pennen van de stekker van het snoer naar de
externe stroomvoorziening.
52
AC OUTPUT
"POWER"
4A
AC OUTPUT
"SHORT BREAK"
5A
3A
AC
DC
Circa
55A-DC
@12V
ACCU'S
mains
support
functie
3.3.5
Power support functie (instelbaar)
Zoals hiervoor is beschreven, kan bij ingeschakelde
Generator / mains support functie de uitgang van de
omvormer parallel worden geschakeld met de externe
stroomvoorziening. Dit betekent dat energie uit de accu's
wordt toegevoegd aan de AC uitgang. Het terugleveren
van energie uit de omvormer aan het elektriciteitsnet is in
geen geval mogelijk. Denk er om dat verschillende landen
diverse eisen hanteren ten aanzien van het parallel
schakelen
van
elektriciteitsnet! Dit kan inhouden dat in bepaalde situaties
het gebruik van de Generator / mains support functie niet
toegestaan is. Raadpleeg daarom de plaatselijk van
toepassing zijnde wetgeving en richtlijnen. Maak geen
gebruik van de Generator / mains support function indien
dit niet toegestaan is!
Zelfs wanneer het gebruik van de Generator / mains
support functie niet is toegestaan, biedt de Mass Combi de
mogelijkheid om een grotere belasting aan te sluiten dan
er door de externe stroomvoorziening geleverd kan
worden. Dit wordt mogelijk gemaakt door de toepassing
van de zogenaamde Power support functie.
AC INPUT
4A
Max. 6A-AC
is
Figuur 9:
Power support functie
Zie figuur 9
De maximale beschikbare capaciteit van de externe
stroomvoorziening bedraagt nog steeds 6 Ampère. Dit is
onvoldoende om de totale aangesloten belasting (4 + 5A =
9A) te voeden.
Indien de Power support functie is ingeschakeld zal het
contact van het omschakelrelais geopend worden. Bij
geopend contact zal de externe stroomvoorziening nog
slechts 4 Ampère aan alleen de "POWER" uitgang te
hoeven leveren. De omvormer zal nu 5 Ampère leveren
aan de belasting die is aangesloten op de "SHORT
BREAK" uitgang.
Juni 2007 / Mass Combi 12/1200-60 & 24/1200-35 / NL
energiebronnen
aan
het
"SHORT BREAK"
5A
AC
POWER
SUPPORT
FUNCTIE
ACCU'S
openbare
AC OUTPUT
"POWER"
4A
AC OUTPUT
5A
DC
Circa
90A-DC
@12V
