ZÓ WERKT DE MASS COMBI
3.4
AFSTANDSBEDIENINGSPANELEN
Er zijn drie verschillende afstandsbedieningspanelen
leverbaar voor de Mass Combi. De bedieningspanelen
Inverter Charger Control (ICC) en AC Power Control
(APC) zijn speciaal voor de Mass Combi ontwikkeld. Het
Mass Inverter Charger Control bedieningspaneel is een
universeel paneel. Het is echter niet mogelijk om de drie
bedieningspanelen gezamenlijk te gebruiken. Mastervolt
beveelt de combinatie van het ICC-paneel en het APC-
paneel aan of gebruik te maken van enkel het MICC
bedieningspaneel
De afstandsbedieningspanelen worden via een modulaire
communicatiekabel, voorzien van twee RJ 12 connectors,
aangesloten op de Mass Combi. De maximale lengte van
deze communicatiekabel bedraagt 15 meter. Ze zijn
leverbaar ik onderstaande lengtes:
Art. Nr.
Omschrijving
6502001030
Modulaire communicatiekabel, 6m
6502100100
Modulaire communicatiekabel, 10m
6502100150
Modulaire communicatiekabel, 15m
3.4.1
Bedieningspaneel "Remote ICC"

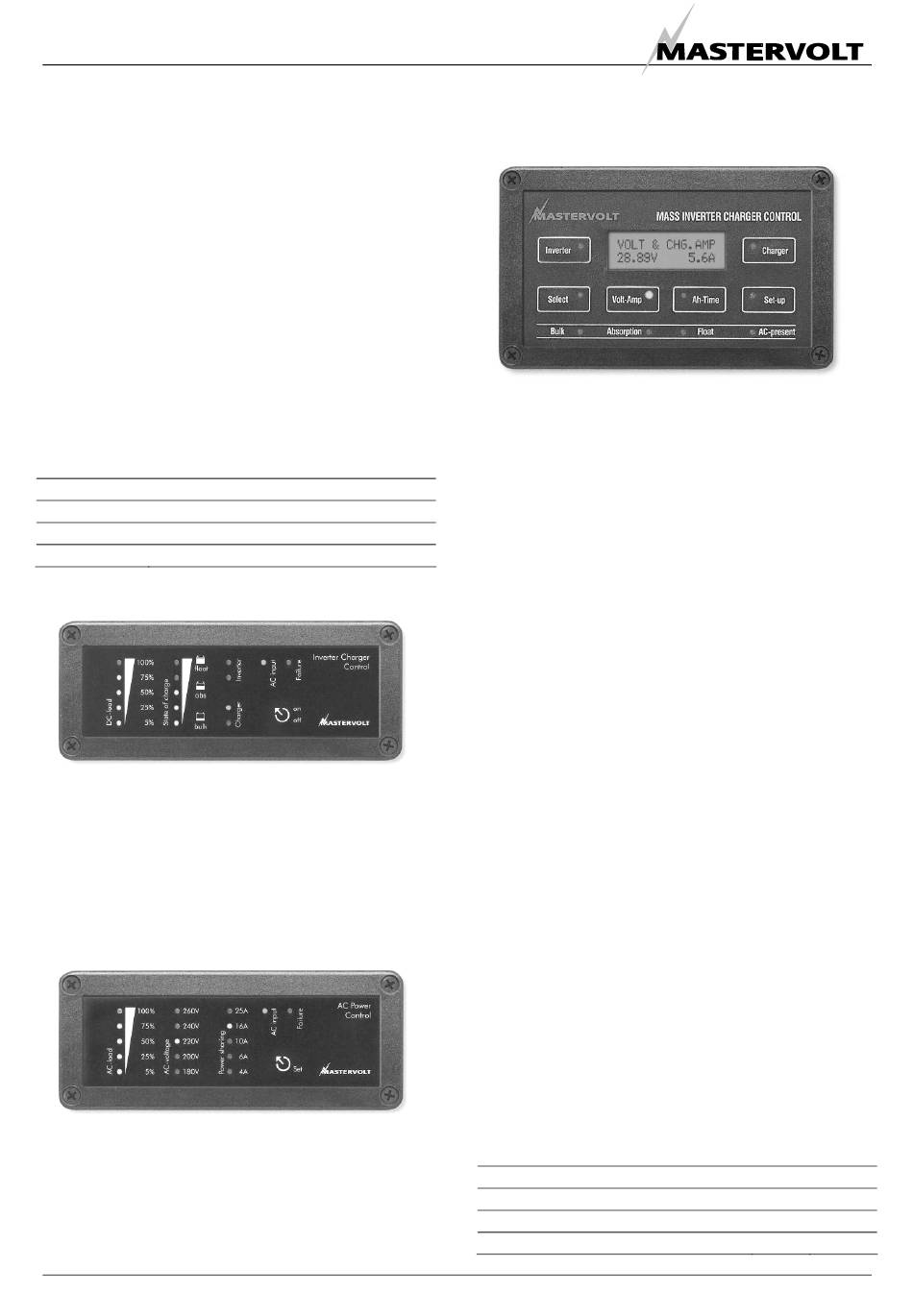

Figuur 10: Bedieningspaneel "Remote ICC"
Het optionele ICC bedieningspaneel (art. nr. 70405000)
heeft dezelfde mogelijkheden als het bedieningspaneel op
de Mass Combi zelf. Echter met dit bedieningspaneel is
het mogelijk dat u de Mass Combi van een afstand kunt
bedienen.
3.4.2
Bedieningspaneel "Remote APC"
Figuur 11: Bedieningspaneel "Remote APC"
Het APC bedieningspaneel biedt extra mogelijkheden
zoals het op afstand instellen van de waarde voor Power
Sharing en de weergave van de op de AC uitgang
54
aangesloten belasting Het APC bedieningspaneel is
optioneel (art. No 70405010).
3.4.3
Masterlink MICC paneel
Figuur 12: Masterlink MICC paneel
Het Masterlink MICC bedieningspaneel (art. No 70403105)
is een digital gestuurd panel dat extra mogelijkheden biedt
ten opzichte van de bedieningspanelen ICC en APC. Het
bedieningspaneel maakt het mogelijk om de Mass Combi
op afstand aan- of uit te schakelen en geeft de exacte
ladingstoestand van uw accu's weer m.b.v. een shunt
weerstand (standaard meegeleverd bij de Masterlink
MICC). Wanneer de accu het "low voltage set point" of de
ondergrens van de ladingstoestand bereikt, kan de
alarmfunctie geactiveerd worden. Dit kan bijvoorbeeld
worden aangewend om een generator te starten.
Enkele weergavefuncties van dit paneel zijn spanning,
stroom, verbruikte Ah, resterende tijd, en resterende
capaciteit als percentage van de beschikbare capaciteit.
Daarnaast biedt dit paneel de mogelijkheid voor weergave
van historische gegevens op een duidelijk leesbaar LCD-
scherm. Een inbouwdoos wordt standaard meegeleverd.
Deze
inbouwdoos
vereenvoudigt
beschermt de elektronica. Dit paneel kan geïntegreerd
worden in een Mastervision paneel, Mastervolt's modulaire
systeem van bedieningspanelen.
3.5
ALARMCONTACTEN
De Mass Combi is uitgerust met een geïntegreerde
alarmfunctie. Met de contacten van dit alarm, waar geen
spanning op staat, kan andere externe apparatuur worden
bediend
(zie
paragraaf
schakelstroom van het contact is 1A. Standaard zal het
contact schakelen als de DC spanning buiten het
werkgebied valt voor een periode van tenminste 30s; zie
tabel 3. Andere schakelfuncties kunnen met behulp van de
MasterAdjust software geprogrammeerd worden (zie
paragraaf 3.6)
Nominale spanning:
Alarm inschakelen bij onderspanning:
Alarm uitschakelen bij onderspanning:
Alarm inschakelen bij overspanning:
Juni 2007 / Mass Combi 12/1200-60 & 24/1200-35 / NL
de
installatie
en
5.8.2)..
De
maximale
12V
24V
10.0V
20.0V
11.0V
22.0V
16.0V
32.0V
