verwijderen van de troffelarm
1. Elke troffelarm is met een zeskantige kopbout op de
spinplaat bevestigd (met smeernippel). Verwijder de
zeskantige kopbout/smeernippel van de spinplaat.
(Afbeelding 32)
2. Verwijder de troffelarm van de spinplaat.
SPINPLAAT
SMEERNIPPEL

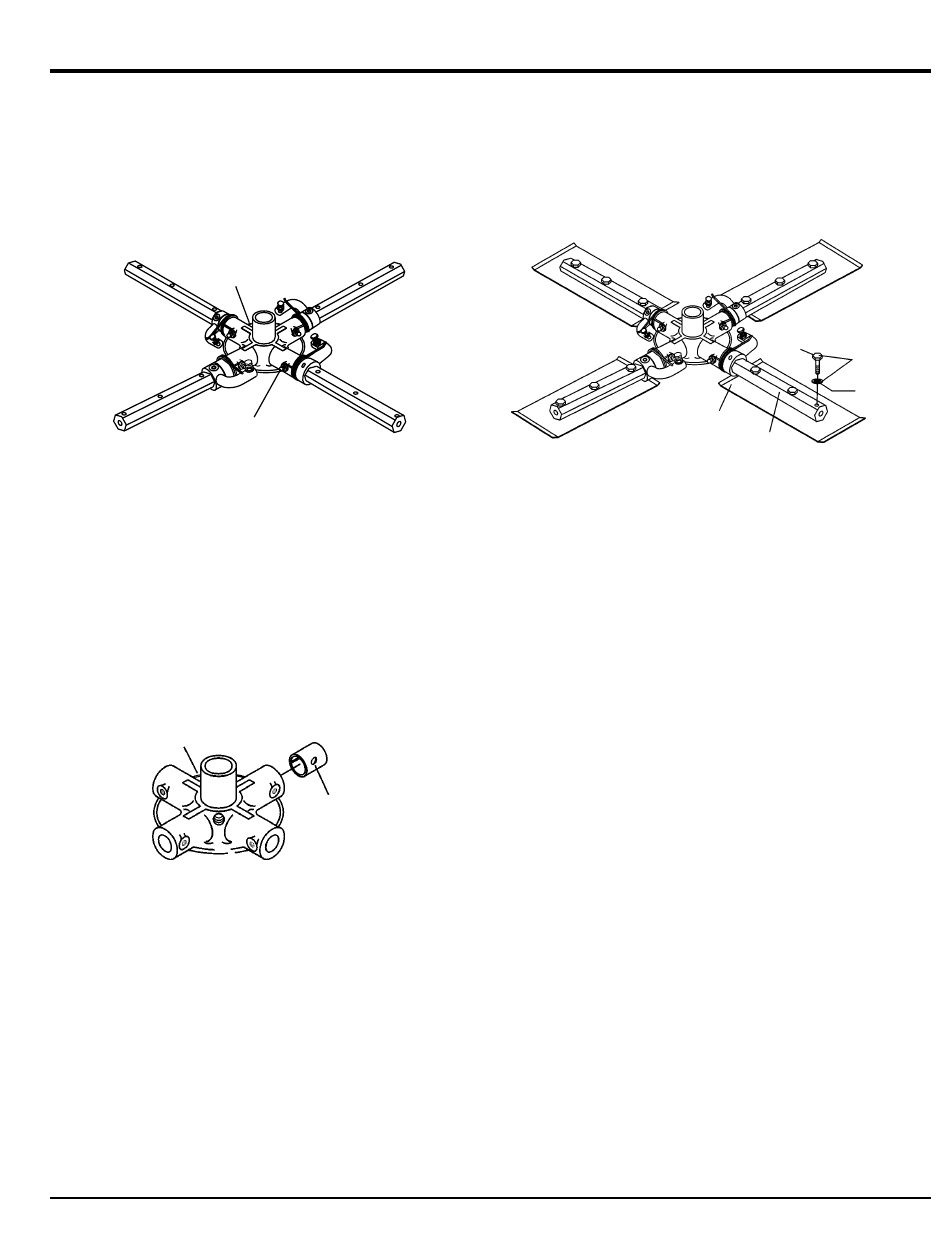

Afbeelding 32. Smeernippel verwijderen
3. Als de inzetstukken van de troffelarm (bronzen draagbus)
uit de troffelarm komen, dan verwijdert u de draagbus
uit de troffelarm en legt u deze op een veilige plek. Als
de draagbus in de spinplaat blijft, dient u de draagbus
voorzichtig te verwijderen.
4. Onderzoek de bronzen troffelarmdraagbussen (Afbeel-
ding 33) en reinig deze indien nodig. Vervang de draag-
bussen als deze vervormd of versleten zijn.
SPINPLAAT
Afbeelding 33. Bronzen draagbussen
JTnS20H/SW20H-SERiE DUBBELE KRaCHTTROFFELMaCHinE • BEDiEningSHanDLEiDing: REviSiEnUMMER 4 (10/15/13) - pagina 33
BRONZEN
DRAAGBUS
verwijderen van de troffelblad
1. Verwijder de troffelbladen van de troffelarm door de drie
zeskantige kopbouten (Afbeelding 34) van de troffelarm
te verwijderen. Plaats de bladen terzijde.
Afbeelding 34. Troffelbladen
2. Verwijder met een metaalborstel enige afzetting van beton
van alle zes zijden van de troffelarm. Herhaal dit voor de
overige drie armen.
onderhoud
ZESKANTIGE KOPBOUT
VERWIJDEREN
BORGRING
BLAD
ARM
