3.2.5

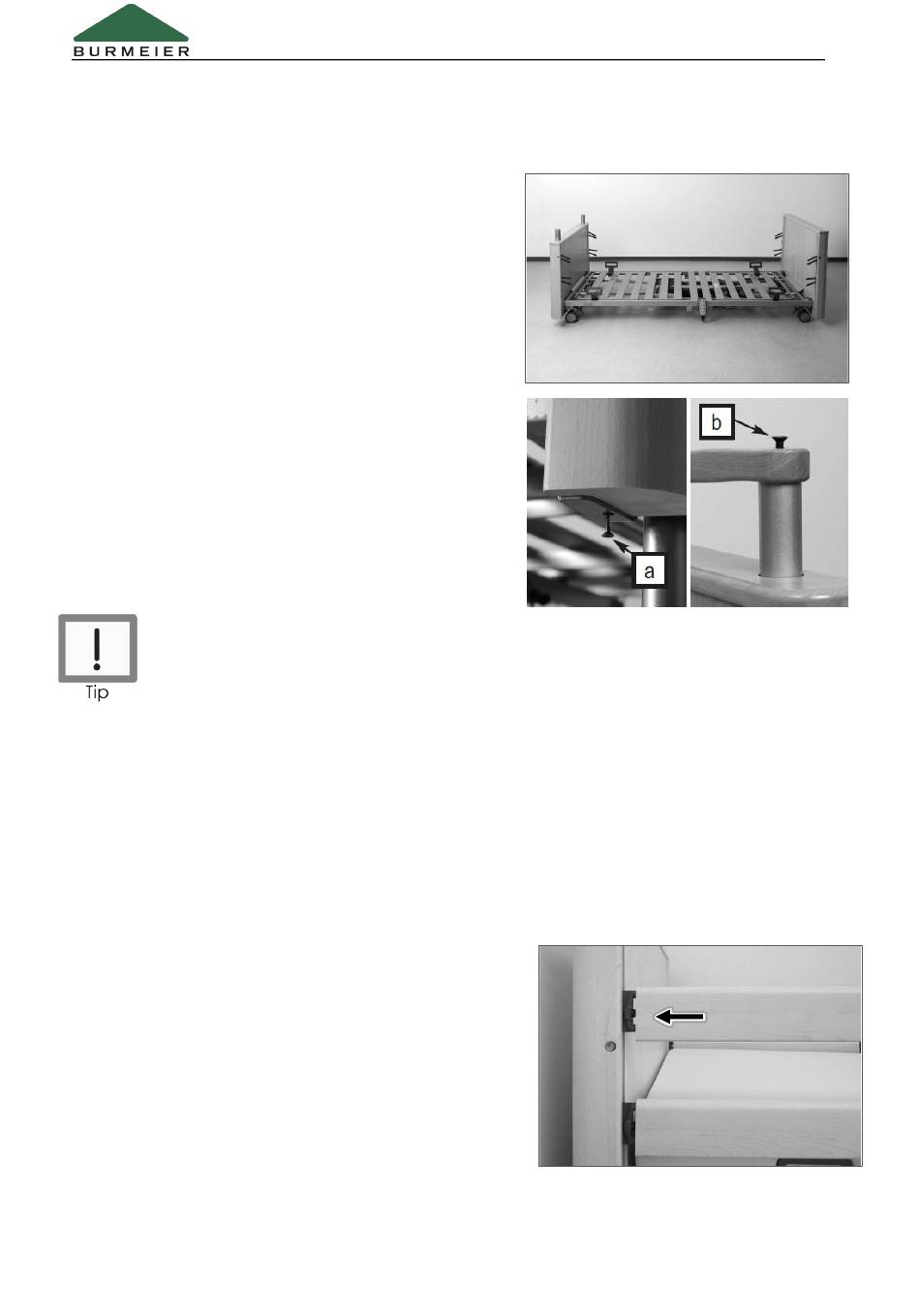

Montage van de houten ombouw
Plaats vervolgens de houten ombouw van het
hoofdeinde [12] en het voeteneinde [3] op het
onderstel van het hoofd- en voeteneinde [11] +
[2].
Steek de houten ombouw zo ver mogelijk in.
Schroef beide houten ombouwen [3] + [12] aan
beide zijden vast op het onderstel [2] + [11] met de
kruiskopschroeven M 6 x 30 mm [a].
Schroef het blokje op het voeteneinde vast met
de schroef [b].
Deze werkstappen mogen alleen tijdens de eerste montage worden
uitgevoerd. Voor verdere montage / demontage moet de houten
ombouw op het onderstel blijven.
3.2.6
Montage van het doorlopende zijhek (standaard)
Op alle vier hoeken van het bed bevindt zich in de houten ombouw [3] + [12] een
verzonken geleiderail voor de zijsteunbalken [8].
In elke zit een kunststof schuiver met 4 kunststof pennen. De kunststof pennen grijpen
in de langwerpige gaten, aan de voorkant van de 4 zijsteunbalken.
De zijsteunbalken kunnen indien nodig omhoog of
omlaag worden gezet.
Begin aan het hoofdeinde:
Steek de zijsteunbalken op de houders.
De zijsteunbalken zijn aan één smalle zijde afgeplat
en aan de andere kant afgerond. De ronde kant
moet bij beide latten omhoog wijzen.
Pagina 20
Gebruiksaanwijzing verpleegbed Inovia / Inovia 100
