Gebruiksaanwijzing verpleegbed Inovia / Inovia 100
3.3
Elektrische aansluiting
Zorg er bij het aansluiten van de componenten altijd voor dat de
stekkers zo ver mogelijk in de besturingseenheid worden gestoken.
Alleen zo is de absolute afdichting en de correcte werking
gegarandeerd.
Breng de stekkerafdekstrip altijd aan op de besturingseenheid.
Leg de kabels van de motor en de handschakelaar onder het
ligvlakframe zodat er geen lussen ontstaan en de kabels niet
bekneld raken door de bewegende delen. Gebruik de kabelgeleiders
die op het onderstel zijn bevestigd.
Speciale zorg is nodig bij het leggen van de verbindingskabel van de
voedingseenheid. Deze mag niet bekneld raken tussen bewegende
delen of onder de wielen komen als u het bed verplaatst!
Zorg ervoor dat geen kabels beschadigd worden, er geen lussen
gevormd worden en de kabels niet bekneld raken door bewegende
delen.
Speciale zorg is nodig bij het leggen van de toevoerleiding. Zorg
ervoor dat deze niet beschadigd raakt en geen lussen vormt! De
toevoerleiding mag niet onder de wielen komen wanneer u het bed
verplaatst!
3.3.1

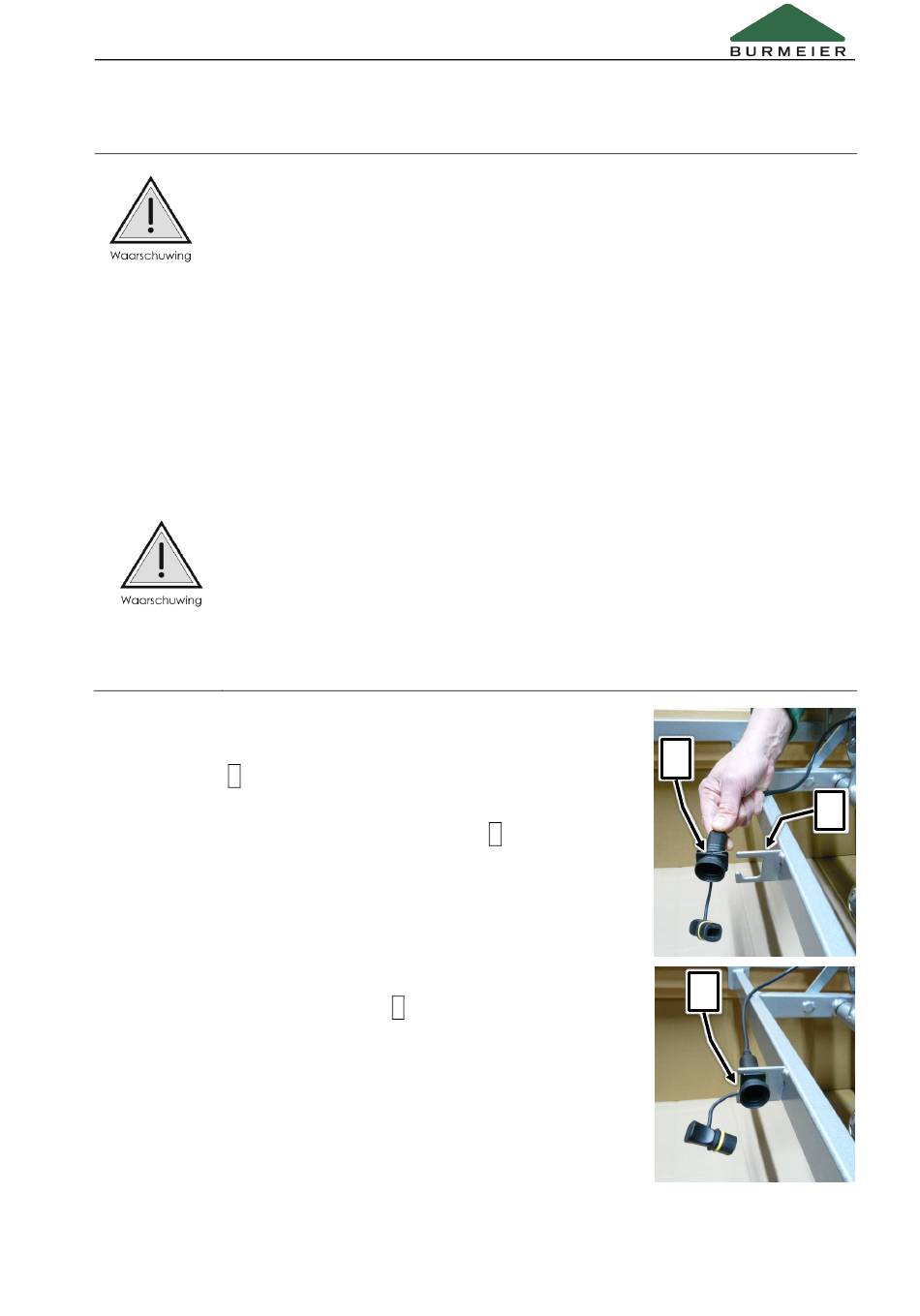

Aansluitbus monteren
De aansluitbus 1 bevindt zich aan het einde van de kabel vanaf
de besturing.
Bevestig de aansluitbus aan de trekontlasting 2 onder het
ligvlak ter hoogte van de rugsteun:
Steek de aansluitbus met zijn smalle kant in het open lipje
van de trekontlasting.
Het lipje moet in de rondlopende groef van de aansluitbus
grijpen.
Draai de aansluitbus naar links 3
totdat deze horizontaal staat en vastgeklemd zit.
Let op: Er is meer kracht nodig voor het inschroeven!
1
2
3
