7.3
7.3.1
!
34
Voor onderhoud en reparatie is het meestal niet nodig de hele pomp tussen de leidingen
weg te nemen. Er kan dan worden volstaan met het uitnemen van het geïntegreerde
pomp/motor-gedeelte, de Back Pull Out unit. Volg hiertoe de instructies in paragraaf

7.3.1 "Demontage van de Back-Pull-Out unit".

Demontage

Demontage van de Back-Pull-Out unit
De demontage mag NOOIT begonnen worden met het losdraaien van de
motorbevestigingsbouten (0850) en moeren (0900), omdat dan onherstelbare
schade kan ontstaan aan de mechanische asafdichting en de waaier!
1 Maak de bevestigingsmoeren (0810) van het lantaarnstuk los, zie figuur 6. Indien de
pomp zich nog in het leidingwerk bevindt, begin dan aan de onderzijde en werk langs
twee zijden naar boven, zie figuur 7.
2 Trek de motor met het complete lantaarnstuk uit het pomphuis. De Back Pull Out-unit
van grote pompen heeft een groot gewicht. Ondersteun hem met bijvoorbeeld een
balk, of hang hem met een strop in een takel.!
0850
0810 0800
0100

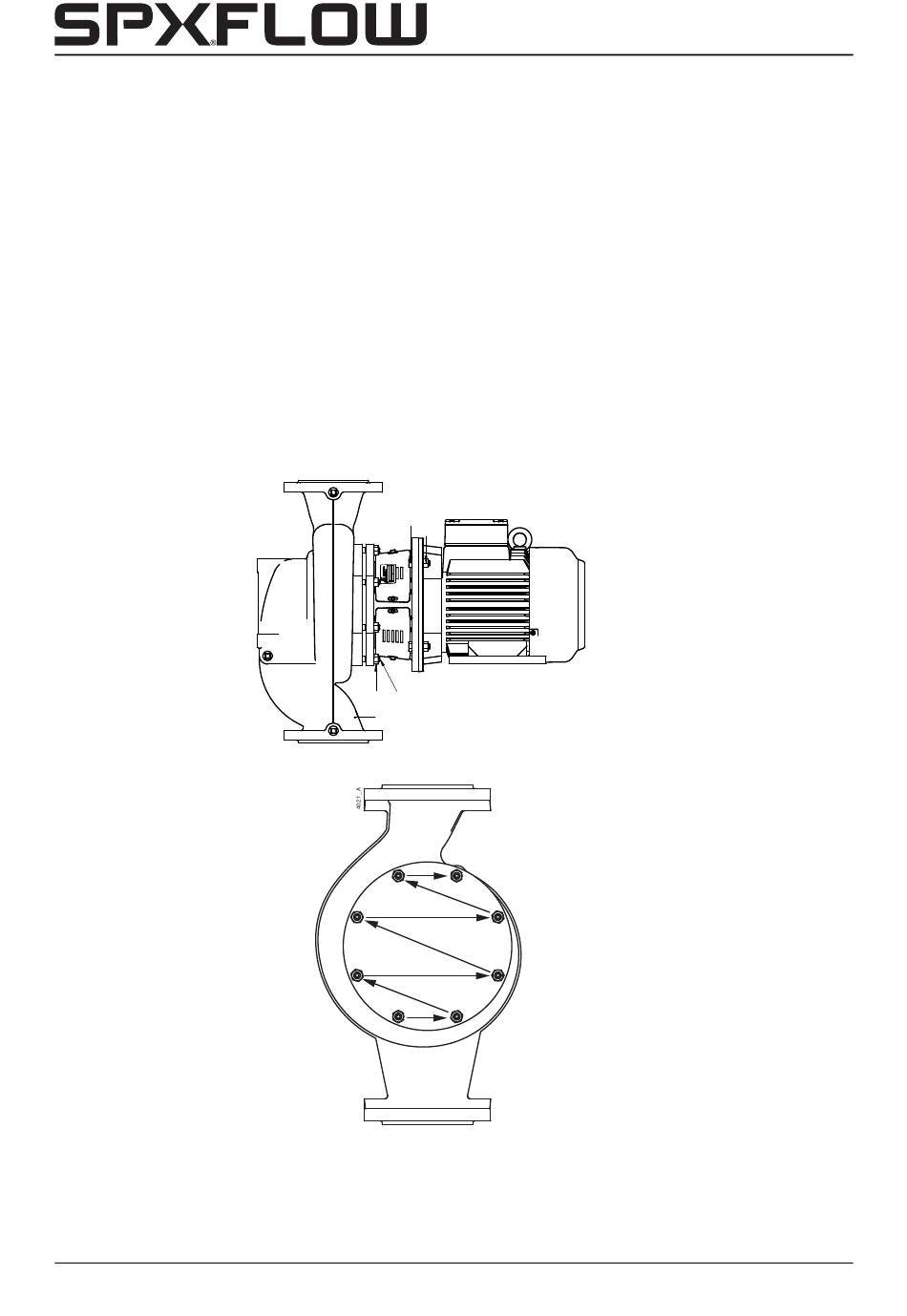

Figure 6:
Demontage van de Back-Pull-Out unit.
Figure 7:
Volgorde losdraaien bevestigingsmoeren lantaarnstuk.
Demontage en montage
0900
CLB/NL (1901) 6.6
